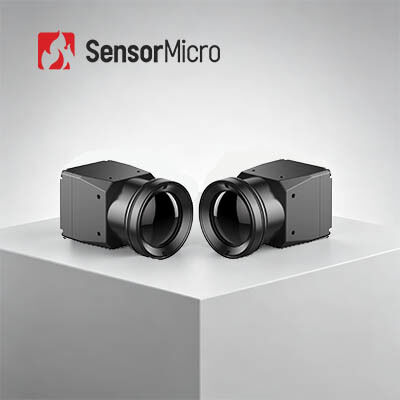

Noyau non refroidi de caméra de sécurité à imagerie thermique LWIR 640x512 12μm avec plage spectrale 8-14μm

  • Uncooled LWIR 640x512 12μm Thermal Imaging Security Camera Core with 8-14μm Spectral Range
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle MICO612
Quantité de commande min 1 pièce
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 12μm NETD <30mK
Objectif de la caméra Plusieurs disponibles Fréquence d'images 25 Hz/30 Hz/50 Hz
Vidéo numérique USB/MIPI Gamme spectrale 8 ~ 14 μm LW
Mettre en évidence

Le noyau de la caméra de sécurité d'imagerie thermique

,

Caméra de sécurité d'imagerie thermique 17uM

,

Caméra de sécurité thermique 640x512
Laisser un message
Description de produit
Noyau non refroidi LWIR 640x512 12μm de caméra de sécurité de formation d'images thermiques
Présentation du produit

Module de caméra thermique non refroidi LWIR 640 × 512/12 μm pour la sécurité et la surveillance

Le cœur de la caméra infrarouge ultra-compacte MICO612 intègre un détecteur infrarouge de résolution grand public de 640 × 512, plusieurs options de lentilles optiques, une carte de traitement d'image et un cadre structurel robuste. Il transmet la vidéo analogique ou numérique aux plates-formes backend pour une intégration transparente. Avec sa gamme plus large, le MICO612 répond aux diverses exigences des clients.

Principales caractéristiques
  • Compatibilité grand public, rentable :Équipé d'un détecteur infrarouge au niveau de la tranche de 640 × 512/12 μm développé par nos soins pour une large adoption. Intégré à une puce ASIC dédiée pour une efficacité énergétique élevée.
  • Conception SWaP optimisée :Dimension en coupe : seulement 22,2 × 22,2 × 27,2 mm (hors objectif). Poids : seulement 30,3 ± 2 g. Faible consommation d'énergie : 680 mW.
  • Développement facile et intégration rapide :Sortie vidéo analogique ou numérique native prenant en charge les normes CVBS/USB/MIPI : aucun développement supplémentaire n'est requis. Montage facile avec un minimum d'effort de conception structurelle.
Spécifications du produit
Modèle MICO612
Détecteur IR Matériel sensible :VOX
Résolution:640×512
Taille des pixels :12µm
NETD :≤30mK/F1.0/25℃
Réponse spectrale :8~14μm
Lentille optique Mise au point/F# :4.8/F1.0 | 9,1 mm/F1,0 | 13mm/F1.0
Champ de vision :91°(H)×73°(V) | 47,7°(H)×38,2°(V) | 33°(H)×26°(V)
Plage de détection (8 pixels) :99 m (personne de 5'11") | 360 m (véhicule 4 m × 3 m)
Taper:Athermique à mise au point fixe | Étanchéité/revêtement de la première lentille : IP67
Traitement d'images Vidéo analogique :PAL (par défaut) / NTSC
Vidéo numérique :USB/MIPI
Fréquence d'images :25 Hz/30 Hz/50 Hz
Heure de démarrage :≤6s
Algorithme d’images NUC/RDC/DNS/DDE/SFFC
Pseudo-couleur 11 types - personnalisables
Interface électrique Interface externe standard :3 broches (A1251-WV-S-3P) | 9 broches (A1251-WV-S-9P) | 26 broches (DF56C-26S-0.3V-51)
Interface vidéo :CVBS | USB | MIPI
Alimentation :C.C : 5 V ~ 24 V
Consommation d'énergie constante ≤680mW@5V, 23±3℃
Mécanique Taille:22,2 mm × 22,2 mm × 27,2 mm (L × L × H) |Poids:30,3 ± 2 g
Adaptabilité environnementale Température de fonctionnement :-40 ℃ ~ + 70 ℃
Température de stockage :-45 ℃ ~ + 85 ℃
Humidité:5 % ~ 95 %, sans condensation
Vibration:Vibration aléatoire, 5,35 g, 3 axes
Impact:Demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions
Attestation :RoHS2.0/Portée
Applications industrielles

Le module de caméra thermique MICO612 peut être intégré aux caméras de sécurité avec surveillance de la température pour les applications à courte et ultra distance, y compris les systèmes de caméra PTZ, de caméra Box et de caméra Speed ​​Dome.

Notre approche de service
Préventes
Analyse des besoins
Évaluation du scénario
Sélection de produits
Solutions personnalisées
Déploiement
Livraison rapide
Intégration et tests du système
Formation technique
Guide de candidature
Foire aux questions
Comment fonctionne un module thermique ?
Un module thermique fonctionne selon le processus suivant :
  1. Détection infrarouge :Le module thermique contient un détecteur infrarouge qui détecte le rayonnement électromagnétique dans la plage infrarouge.
  2. Optique:Le rayonnement infrarouge est focalisé sur le détecteur via un système optique, qui peut comprendre une lentille ou un réseau de miroirs.
  3. Amplification des signaux :Le signal détecté est amplifié et numérisé par l'électronique interne.
  4. Traitement des images :Le signal numérisé est traité pour produire une image thermique, impliquant une réduction du bruit, une amélioration du contraste, une cartographie des couleurs et éventuellement une mesure de la température.
  5. Afficher:L'image thermique est affichée sur un écran, soit à l'intérieur du module, soit sur un périphérique externe.

Le fonctionnement dépend du type de détecteur infrarouge. Les détecteurs non refroidis utilisent des effets thermiques où les changements de température dus au rayonnement absorbé sont détectés et convertis en signaux numériques. Les détecteurs refroidis utilisent différents mécanismes comme les effets photoélectriques ou thermoélectriques.

Les modules thermiques servent à diverses applications, notamment l'imagerie thermique médicale, industrielle et de sécurité, et sont intégrés dans des appareils tels que des caméras thermiques portables, des caméras de surveillance et des oscilloscopes thermiques.
