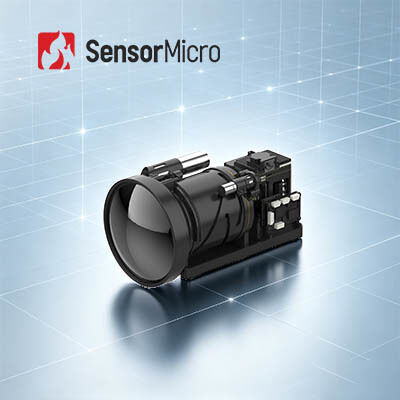

Module MWIR refroidi HOT 640x512 avec pixels de 15 µm pour intégration dans des caméras thermiques de sécurité

  • 640x512 Resolution 15μm Pixel Size HOT MWIR Cooled Module for Thermal Security Camera Integration
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC615HMG
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 15μm Détecteur IR NETD (23℃) 20 mK(F4)
Gamme spectrale 3,7 ~ 4,8 μm Taille 71×55×84mm
Alimentation 12 V ± 1 V Consommation d'énergie constante (23 ℃) ≤7W
Mettre en évidence

640x512 MWIR a refroidi le module

,

MCT MWIR a refroidi le module
Laisser un message
Description de produit
Module refroidi HOT MWIR 640x512 / 15µm pour intégration rapide dans une caméra thermique de sécurité
Présentation du produit

Le cœur de caméra infrarouge GAVIN GC615HMG intègre un détecteur infrarouge refroidi HOT MWIR 640×512/15µm avec des algorithmes de traitement d'image de nouvelle génération. La technologie HOT permet une imagerie stable de haute qualité tout en offrant une taille compacte, une conception légère et une faible consommation d'énergie pour des performances SWaP optimisées.

Grâce à une large compatibilité avec plusieurs interfaces vidéo numériques et à un développement secondaire facile, ce module convient aux appareils portables, aux charges utiles mobiles et aux applications de surveillance de longue durée nécessitant une taille compacte, une efficacité énergétique et des capacités de détection à longue portée.

Caractéristiques principales
  • FPA grand public, imagerie claire - Développé avec un détecteur infrarouge refroidi HOT MWIR grand format 640×512/15µm pour une excellente polyvalence
  • Traitement d'image avancé - Équipé d'algorithmes de nouvelle génération, y compris DRC, réduction du bruit 2D/3D et amélioration des bords pour des images plus claires
  • Technologie HOT pour l'optimisation SWaP - Prend en charge le fonctionnement à haute température jusqu'à 150K avec un temps de refroidissement ≤ 3min30s
  • Conception compacte - Taille : 71×55×84 mm, poids : 350g, consommation électrique : 7W
  • Prise en charge riche des interfaces - Interfaces CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibre optique
  • Sortie flexible - Options de sortie d'image RAW/YUV
Spécifications techniques
Modèle Cœur de caméra infrarouge refroidi HOT MWIR GAVIN GC615HMG
Performance
Résolution 640×512
Taille des pixels 15µm
Réponse spectrale 3.7µm±0.2µm～4.8µm±0.2µm
NETD du détecteur IR (23℃) 20mK(F4)
Traitement d'image
Fréquence d'images 50Hz (F4) / 30Hz (F5.5)
Zoom numérique Zoom numérique continu de 1x à 8x
Orientation de l'image Retournement horizontal/vertical/diagonal
Algorithme d'image DRC, réduction du bruit d'image 2D/3D, EE
Électrique
Vidéo analogique PAL/NTSC
Vidéo numérique Standard : DVP/LVDS/USB2.0
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Synchronisation externe Standard : LV-TTL
Option : RS422/LVDS
Communication Standard : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Alimentation 12V±1V
Consommation électrique stable (23℃) ≤7W
Temps de refroidissement (23℃) ≤3min30s
Taille (mm) 71×55×84
Poids (g) ≤350
Température de fonctionnement -40℃~+71℃
Objectif optique
Options d'objectif Focale fixe : 25mm/F2
Zoom continu : 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
Applications industrielles

Le module d'imagerie thermique GAVIN GC615HMG convient aux systèmes de surveillance à longue portée et aux environnements complexes, y compris les zones peu peuplées, la surveillance 24h/24 et 7j/7 par tous les temps et les conditions météorologiques difficiles.

Nos avantages
  • Personnalisation du produit - Ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques de l'industrie
  • Support technique et formation sur site - Fournir aux clients clés une formation pratique sur la configuration et l'exploitation du système
  • Innovation conjointe - Collaborer avec les clients pour co-développer des solutions d'application infrarouge innovantes pour de nouveaux produits et marchés
Questions fréquemment posées
1. Comment fonctionne un microbolomètre à réseau de plan focal non refroidi ?

En utilisant le principe de l'effet thermique radiant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie du rayonnement infrarouge en énergie thermique grâce à un matériau absorbant les infrarouges, augmentant la température du matériau sensible. Cela provoque des changements appropriés dans les paramètres physiques spécifiques du matériau sensible, qui sont ensuite convertis en signaux électriques ou en signaux lumineux visibles grâce à des mécanismes de conversion conçus pour permettre la détection d'objets.

2. Quel est l'avantage du microbolomètre VOX non refroidi ?

Les détecteurs à plan focal infrarouge non refroidis ne nécessitent pas de dispositif Integrated Dewar Cooler Assembly (IDCA) et peuvent fonctionner à température ambiante. Ils offrent des avantages, notamment un démarrage rapide, une faible consommation d'énergie, une petite taille, un poids léger, une longue durée de vie et un faible coût. Bien que leur sensibilité puisse ne pas égaler celle des détecteurs infrarouges refroidis, des années de développement ont rendu les détecteurs non refroidis nettement plus rentables avec des perspectives d'application plus larges.
