Module de caméra thermique sans fermeture à haute définition 1280x1024 Résolution 12μm Taille de pixel

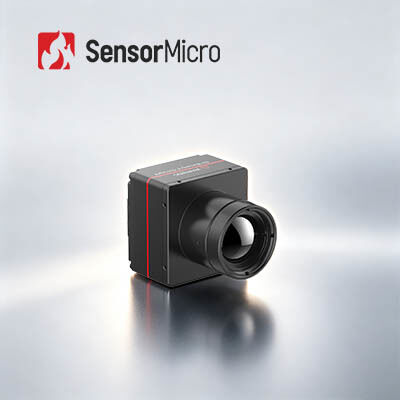

  • High Definition 1280x1024 Resolution 12μm Pixel Size Shutterless Thermal Camera Module for Outdoor Observation
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iSE1212
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024/12μm NETD ≤30mK
Gamme spectrale 8~14μm Fréquence d'images numérique 25 Hz/30 Hz/50 Hz
Tension d'alimentation 2,7 V ~ 5,3 V Consommation électrique typique 1,2 W à 25 Hz à 23 ± 3 ℃
Mettre en évidence

Module de caméra thermique industriel 12 µm

,

Module industriel thermique 1280x1024

,

Module de caméra infrarouge industriel non refroidi
Laisser un message
Description de produit
Module de caméra thermique haute définition 1280x1024/12μm pour l'observation extérieure
Vue d'ensemble du produit

L'iSE1212 est un module de caméra infrarouge non refroidi de la série iSE de SensorMicro,construit sur un détecteur infrarouge non refroidi de 1280x1024/12μm avec un circuit de traitement de signal professionnel et une plateforme de traitement d'imageIl transforme avec précision le rayonnement infrarouge cible en données de température précises.

Ce module d'imagerie thermique VOx HD LWIR 1280x1024/12μm non refroidi fournit des images thermiques ultra-clares pour diverses applications, y compris la vision industrielle, les pompiers et les secours,Surveillance de la sécurité, l'observation en plein air, la vision automatique et l'électronique grand public.

Principales caractéristiques
  • Imagerie haute définition avec visuels lisses:Imagerie thermique mégapixelle avec une performance sans décalage, un champ de vision plus large, une couverture d'angle plus large, une plage de détection plus longue et des détails améliorés
  • Opération sans obturateur pour des performances silencieuses:Aucun étalonnage de l'obturateur n'est nécessaire pendant l'utilisation, éliminant les bégaiements d'image courants dans les conceptions traditionnelles; le fonctionnement silencieux aide à éviter la détection par les cibles
  • Riche en fonctionnalités et facile à intégrer:Prend en charge les algorithmes de super-résolution, l'image dans l'image, l'OSD personnalisable, le mode veille, l'étalonnage en un clic et la compatibilité avec divers écrans Micro OLED;compatible avec une large gamme de lentilles optiques et de composants étendus pour un développement secondaire facile et une intégration flexible du système
Spécifications du produit
Modèle Le code de l'entreprise
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 1280 × 1024
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Les pixels efficaces 1280 × 1024
Taux de cadrage numérique Pour les appareils à commande numérique:
Temps de démarrage 7s
Vidéo numérique Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Pas d'obturateur Soutenue
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Direction de l' image Pour les appareils à commande numérique:
Zoom numérique 1x/2x/4x/8x
Lumière de l'image Automatique ou manuel
Contraste de l'image Automatique ou manuel
Mode de compensation Le manuel
Réticulaire Soutenue
Fonction du système
Mode veille Soutenue
Réglage des menus Personnalisable
Langue du menu Chinois / anglais
Étalonnage par décalage Soutenue
Les claviers ≥ 4 (fonctions de bouton personnalisables)
Conduite par OLED Prise en charge des signaux I2C, des ports parallèles 16 bits/24 bits, des signaux datavalid et d'autres signaux de l'écran du lecteur; Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A;Prend en charge les signaux d'affichage MIPI et peut diriger directement l'écran IBOE VX039FHP-NH4
Logiciel pour PC
Logiciels informatiques Module de commande et affichage vidéo
Électricité
Interface externe standard Le code de référence est le code BP040SB-50-0114-B-R0.
Interface de communication TTL-232/USB
Interface vidéo numérique Les données de connexion sont fournies par le système d'exploitation de l'USB.
Composants d'extension Le système de transmission de l'électronique doit être équipé d'un système de transmission de l'électronique.
Voltage d'alimentation 2.7V à 5,3V
Consommation d'énergie typique 1.2W@25Hz@23±3°C
Mécanique/Objectif
Taille du noyau nu ((mm) 38 fois 39 fois 282
Poids du noyau nu (g) 65±3... 88,5±3 Je suis désolé.
Lentilles optiques Athermique de mise au point fixe: 14mm/19mm/25mm/35mm.
Lentille motorisée: 75 mm/100 mm/150 mm
Zoom continu: 15 à 100 mm/25 à 75 mm/28 à 90 mm/30 à 180 mm/25 à 225 mm/30 à 300 mm
Composants du volet Optionnel
Niveau de protection IP67 (Objectif avant)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35g, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40g/11ms, direction de l'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Applications industrielles

Le module d'imagerie thermique iSE1212 est largement utilisé dans les domaines de la vision industrielle, de la lutte contre les incendies et du sauvetage, de la surveillance de la sécurité, de l'observation extérieure, de la vision automatique, de l'électronique grand public et des domaines connexes.

Nos avantages
  • Documentation complète:Manuels du produit, guides d'installation et références de sélection pour une mise en œuvre immédiate
  • Assistance au développement et aux essais:Services de test intégré par échantillonnage, d'évaluation des performances et de vérification des paramètres
  • Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie
  • Assistance technique à distance:Assistance 24/7 avec une réponse rapide et une résolution rapide des problèmes critiques
  • La garantie:Pièces d'origine et application stricte du procédé pour restaurer des performances optimales
Questions fréquemment posées
Q1: Est-ce que 12 μm est définitivement plus clair que 17 μm à la même résolution?
La clarté de l'image dépend d'une combinaison de densité de pixels, de qualité de l'objectif et de sensibilité du détecteur.mais une mauvaise résolution de lentille ou un montage imprécis provoquera une aberration optique et des images flouesEn revanche, 17 μm offre une sensibilité plus élevée avec des détails de couche thermique plus solides et une meilleure reconnaissance de cible faible.
Q2: Quels sont les principaux avantages de la petite hauteur des pixels?
Les principaux avantages sont la miniaturisation des puces, la conception légère des appareils et une faible consommation d'énergie.tout en fournissant des détails d'imagerie plus riches à distance dans les mêmes conditions.
Q3: Quelles sont les valeurs de base de la hauteur des pixels?
Une grande zone photosensible d'un seul pixel améliore la réception de l'énergie infrarouge, fournissant une sensibilité plus élevée à la différence de température faible, une capacité anti-interférence plus forte,et une image plus stable dans des environnements difficiles, ainsi que des processus matures et des coûts globaux plus faibles.
