Module de caméra thermique de taille de pixel 8 μm de résolution 1280x1024 avec consommation d'énergie de 1 W pour appareils portables

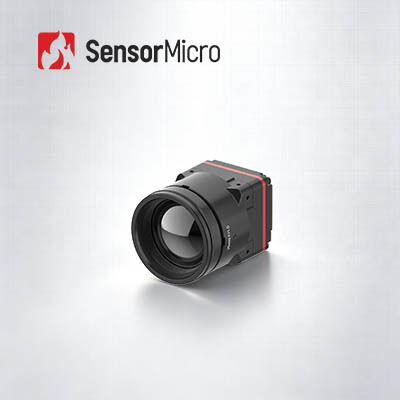

  • 1280x1024 Resolution 8μm Pixel Size Thermal Camera Module with 1W Power Consumption for Portable Devices
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL1208
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024/12μm NETD ≤30mK
Gamme spectrale 8~14μm Fréquence d'images numérique 25/30 Hz
Tension d'alimentation 4.5-5.5V Consommation électrique typique 1W
Mettre en évidence

module thermique de haute résolution de la caméra 1280x1024

,

module thermique de haute résolution de la caméra 220g
Laisser un message
Description de produit
Module caméra thermique HD 8 µm 1280x1024 pour appareils portables
Présentation du produit

Simplifiez le développement de systèmes thermiques avec le cœur de caméra infrarouge iTL1208, hautement intégrable et de 8 mégapixels, conçu pour une compatibilité universelle et un déploiement rapide. Ce cœur thermique compact prend en charge plusieurs options d'objectifs via une optique chalcogénure premium sans germanium, s'adaptant aux besoins diversifiés des applications d'imagerie thermique industrielles et civiles.

Équipé d'une interface de sortie d'image MIPI CSI standard, il fournit une sortie de données double RAW et YUV flexible pour répondre aux différentes exigences de développement système, réduisant considérablement la difficulté et le cycle d'intégration. Malgré sa taille ultra-miniature de 22,6 × 22,6 × 34,5 mm et sa conception légère de 35,7 ± 2 g, l'iTL1208 conserve une résolution complète de 1280 × 1024 mégapixels et une capacité d'imagerie thermique haute définition, avec une faible consommation d'énergie de 1 W assurant un fonctionnement stable à long terme pour les appareils mobiles et portables intégrés.

Caractéristiques principales
  • Révolution des 8 µm Mégapixels : Le premier cœur de caméra thermique 8 µm mégapixels au monde, alimenté par le détecteur infrarouge super ApexCore 1280 × 1024/8 µm, équilibrant haute résolution et intégration ultra-compacte.
  • Performances SWaP avancées : Mesure seulement 22,6 × 22,6 × 34,5 mm, pèse 35,7 ± 2 g (y compris un objectif de 12 mm) et consomme seulement 1 W, brisant la barrière de taille pour l'imagerie thermique mégapixels.
  • Optique sans germanium, intégration rapide : Optique chalcogénure sans germanium avec plusieurs options d'objectifs pour des exigences d'application diverses. Interface de sortie d'image MIPI CSI avec sortie de données RAW et YUV pour une intégration système simplifiée.
Spécifications du produit
Modèle iTL1208
Indicateurs du détecteur IR Matériau sensible : VOx
Résolution : 1280 × 1024
Taille des pixels : 8 µm
Réponse spectrale : 8 µm ~ 14 µm
NETD typique : ≤30mK
Traitement d'image Fréquence d'images numérique : 25/30Hz
Temps de démarrage : ≤6s
Vidéo numérique : RAW/YUV
Algorithme d'image : NUC/3DNR/DNS/DRC/EE
Affichage d'image : 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Logiciel PC Contrôle du module et affichage vidéo
Électrique Interface externe standard : Interface connecteur 34 broches : BP04SD-34-0065-R0
Interface de communication : TTL-232/I2C
Interface vidéo numérique : MIPI-CSI
Tension d'alimentation : 4.5-5.5V
Consommation électrique typique : 1W
Mécanique Taille (objectif inclus) :
Avec objectif 5 mm : 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de l'objectif Φ37 mm)
Avec objectif 10 mm : 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de l'objectif Φ33 mm)
Avec objectif 12 mm : 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de l'objectif Φ26,6 mm)
Avec objectif 17 mm : 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de l'objectif Φ27 mm)
Avec objectif 25 mm : 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de l'objectif Φ33 mm)
Avec objectif 35 mm : 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm)

Poids (objectif inclus) :
85,5 ± 4,5 g (avec objectif 5 mm)
70,5 ± 3,6 g (avec objectif 10 mm)
35,7 ± 2 g (avec objectif 12 mm)
40,7 ± 2,1 g (avec objectif 17 mm)
71,0 ± 3,6 g (avec objectif 25 mm)
110 ± 5,5 g (avec objectif 35 mm)
Adaptabilité environnementale Température de fonctionnement : -40℃~+70℃
Température de stockage : -45℃~+85℃
Humidité : 5%~95%, sans condensation
Vibration : 5,35 grms, vibration aléatoire, 3 axes
Choc : Demi-onde sinusoïdale, 40 g/11 ms, direction de choc 3 axes, 6 directions
Certification : ROHS2.0/REACH
Objectif optique : Mise au point fixe athermal : 5/10/12/17/25/35 mm
Applications industrielles

Le module d'imagerie thermique iTL1208 est largement utilisé dans la lutte contre les incendies de forêt, la maintenance électrique, l'inspection photovoltaïque, la surveillance de sécurité, les appareils portables, les appareils portables, et plus encore.

Service standardisé
  • Documentation complète : Manuels produit, guides d'installation et références de sélection pour une mise en œuvre transparente.
  • Assistance au développement et aux tests : Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilitées.
  • Boîte à outils développeur avancée : SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
  • Support technique à distance : Assistance 24h/24 et 7j/7 avec une réponse rapide et une résolution rapide des problèmes critiques.
  • Garantie : Pièces d'origine et respect strict des processus pour restaurer les performances optimales.
Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge ?

L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets. Elle convertit le rayonnement infrarouge invisible en images thermiques infrarouges visibles montrant la distribution de température de la surface cible. Différents objets et même différentes parties du même objet ont une capacité de rayonnement et une force de réflexion infrarouge différentes.

À quoi peut servir l'imagerie infrarouge ?

Les applications de l'imagerie infrarouge comprennent la vision nocturne, la recherche et le sauvetage, les essais non destructifs, la prévention des épidémies, la thermographie, la sécurité et la surveillance, la lutte contre les incendies, et de nombreuses autres utilisations industrielles et commerciales.

Qu'est-ce qu'un module d'imagerie thermique ?

Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'un objectif infrarouge et d'une électronique matérielle avec logiciel et algorithmes intégrés. Il représente l'unité fonctionnelle minimale d'un appareil d'imagerie thermique, conçue pour être intégrée dans des systèmes plus grands.
