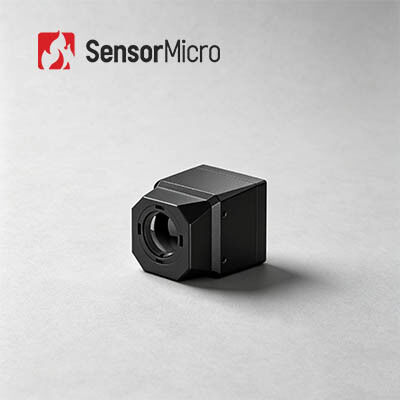

Core de caméra thermique LWIR léger avec une résolution de 256 × 192 et un module de caméra infrarouge non refroidi à hauteur de pixel de 12 μm

  • Lightweight LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch Uncooled Infrared Camera Module
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle MICO212
Quantité de commande min 1 MORCEAU
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 256x192 Consommation d'électricité constante ≤550mW@5V, 23±3℃
Gamme spectrale 8~14μm Pas de pixels 12μm
NETD ≤30mK/F1.0/25℃ Champ de vision 17,5°(H)×13,2°(V)
Mettre en évidence

Noyau thermique léger de caméra de LWIR

,

noyau thermique de caméra des détecteurs 640x512

,

Module thermique de détecteurs infrarouges non refroidis
Laisser un message
Description de produit
Noyau de caméra thermique LWIR léger avec détecteur infrarouge non refroidi de 256 × 192 / 12 μm
Module d'imagerie thermique LWIR avec détecteur infrarouge 256x192 12 μm
Le noyau de caméra infrarouge non refroidi ultra-compact MICO212 est une solution d'imagerie thermique hautement intégrée construite avec une résolution de 256 × 192,Détecteur infrarouge de 12 μm de pixel pitch et lentille optique de 10 mm dotée d'unIntégration d'une carte de traitement d'image et de composants structurels de haute résistance dans un facteur de forme ultra-petit et léger,ce noyau de caméra fournit une sortie vidéo analogique et numérique stable via CVSBAvec une faible consommation d'énergie, des performances SWaP (Taille, Poids et Puissance) optimisées et une conception rentable, il élimine le développement secondaire complexe,raccourcit les cycles d'intégration des systèmes, et réduit efficacement les seuils techniques et de coût pour divers projets d'intégration d'imagerie thermique infrarouge.
Principales caractéristiques
  • Solution rentable pour une demande à faible coût
    • Équipé d'un détecteur infrarouge non refroidi de 256 × 192 / 12 μm développé par le fabricant lui-même, offrant un avantage économique évident
    • Intégré à une puce ASIC dédiée pour une efficacité énergétique élevée
  • Conception SWaP optimisée
    • Taille ultra-compacte: seulement 22,2 × 22,2 × 28,4 mm (hors lentille)
    • Léger: seulement 16 ± 2 g
    • Faible consommation électrique: 550 mW
  • Développement facile et intégration rapide
    • Fournit une sortie vidéo analogique ou numérique native, prenant en charge les normes CVSB/USB/MIPI sans développement supplémentaire
    • Facilité de montage avec un minimum d'effort de conception
Spécifications du produit
Modèle MICO212
Détecteur IR Matériau sensible: VOx
Résolution: 256×192
Taille des pixels: 12 μm
NetD: ≤ 30mK/F1,0/25°C
Réponse spectrale: 8 à 14 μm
Lentilles optiques La mise au point/F#: 10 mm/F1.0-FF
Le point d'observation doit être situé à l'intérieur de la zone de surveillance.
Plage de détection (8 pixels): 99m (5'11 "personne de hauteur)
360 m (4 m × 3 m de véhicule)
Type: Athermique à mise au point fixe
Première étanchéité/couche de lentille: IP67/HD
Traitement des images Vidéo analogique: PAL (par défaut) / NTSC
Vidéo numérique: USB
Temps de démarrage: ≤ 6 s
L'algorithme de l'image: NUC/3D/2D/DRC/EE/SFFC
Pseudo couleur: 11 types - personnalisable
Interface électrique Interface externe standard: interface 3PIN (A1251-WV-S-3P) Une interface 9PIN (A1251-WV-S-9P)
Interface vidéo: CVBS.
L'alimentation électrique: CC: 5V~24V
Énergie Voltage d'alimentation: CC: 5V à 24V
Consommation d'énergie constante: ≤ 550 mW@5V, 23±3°C
Les appareils électroménagers Pour les véhicules à moteur à commande électrique, la valeur de l'échantillon doit être supérieure ou égale à:
Poids: < 16 ± 2 g
Adaptabilité à l'environnement Température de fonctionnement: -40°C à +70°C
Température de stockage: -45°C+85°C
Humidité: 5% à 95%, non condensant
Vibration: Vibration aléatoire, 5,35 grammes, 3 axes
Impact: demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions
Certification: ROHS2.0 ou REACH
Applications industrielles
Le module d'imagerie thermique MICO212 est appliqué dans les domaines de la thermographie, de la surveillance de la sécurité, des robots, du matériel intelligent, de l'ADAS, de la lutte contre les incendies et du sauvetage, etc.
Nos avantages
  • Portfolio de produits diversifié
  • Une expertise technique approfondie
  • Une validation rigoureuse de la fiabilité assure l'assurance qualité
  • Concentré sur l'innovation et la mise en œuvre pratique de la détection infrarouge
  • Services de soutien technique professionnel et de développement conjoint
Questions fréquemment posées
Comparaison des technologies d'imagerie thermique refroidie et non refroidie
Quand le détecteur thermique infrarouge refroidi fonctionne, son cryocooler fonctionne d'abord pour réduire la température elle-même, de sorte que le capteur a une plus grande sensibilité, une plus grande précision,une erreur plus faible et une plage de température de détection plus large lors de la détection d'une cibleEn raison de sa grande précision, de sa faible erreur et de sa grande sensibilité, la caméra thermique refroidie permet de détecter des résultats plus fiables.les capteurs thermiques infrarouges non refroidis ne peuvent pas atteindre cette norme, en particulier la non-uniformité de la matrice de plan focal infrarouge non refroidie a une grande influence sur l'erreur de mesure.
