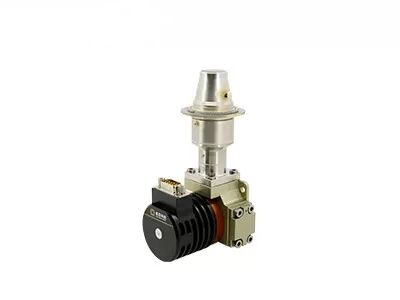

Détecteur infrarouge refroidi de 15 μm pour assemblage intégré de refroidisseur Dewar
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | C615H |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 / 15μm | NETD | 20 mK (F2/F4) |
|---|---|---|---|
| Gamme spectrale | 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm | Max. Fréquence d'images | 100Hz |
| Réponse Non-uniformité | ≤8% | Taux de pixels effectif | ≥ 99,76% |
| Mettre en évidence | Détecteurs infrarouges refroidis 30um,Détecteurs infrarouges 320x256 de super-réseau,RS058 Lwir a refroidi les détecteurs infrarouges |
||
Description de produit
Description du produit
Utilisant la technologie de supraréseau de type II et une conception de cryorefroidisseur linéaire, le détecteur infrarouge refroidi C615H HOT offre une résolution de 640×512 avec une taille de pixel de 15 μm. Fonctionnant avec le réseau de plan focal à 150 K, il maintient des performances optimales avec un excellent SWaP : poids de 235 g, consommation de 3 W et temps de refroidissement rapide de 2,5 minutes. Le cryodéwar et le cryorefroidisseur compacts prennent en charge une intégration système flexible, tandis que la MTTF ≥25 000 heures garantit un fonctionnement fiable à long terme pour les applications d'imagerie thermique nécessitant peu d'entretien.
Caractéristiques principales
Conception optimisée SWaP
- Taille du déwar : φ33 × 37,5 × 70 mm ; Cryorefroidisseur : φ26 × 55,8 mm, permettant une intégration flexible
- Poids réduit à 235 g ; consommation d'énergie stable abaissée à 3 W
Refroidissement rapide, démarrage rapide
- Temps de refroidissement aussi court que 2,5 minutes
Durée de vie prolongée, fonctionnement efficace
- MTTF ≥ 25 000 heures
Spécifications du produit
| Paramètre | Spécification |
|---|---|
| Modèle | C615H |
| Matériau sensible | T2SL |
| Résolution | 640×512 |
| Taille des pixels | 15 μm |
| Réponse spectrale | 3,7±0,2 μm ~ 4,8±0,2 μm |
| NETD typique | 20 mK (F2/F4) |
| Fréquence d'images max. | 100 Hz |
| Taux de pixels effectifs | ≥99,76 % |
| Non-uniformité de réponse | ≤8 % |
| Température de fonctionnement | -45℃ ~ +71℃ |
| Cryorefroidisseur | LS711H | RS028 |
| Temps de refroidissement (23℃) | ≤3 min | ≤2,5 min |
| Consommation électrique max. (71℃) | ≤12 W | ≤12 W |
| Consommation électrique stable (23℃) | ≤3 W | ≤3,5 W |
| Dimensions (mm) | Cryorefroidisseur : φ26×55,8 | 86×43×57 Dewar : 33×37,5×70 |
| Poids (g) | ≤235 | ≤250 |
Applications industrielles
Le détecteur infrarouge refroidi cryogéniquement C615H MWIR est largement utilisé dans de nombreux domaines tels que le CND, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, et plus encore.
Nos avantages
Approvisionnement stable
Grâce à une chaîne d'approvisionnement stable et fiable sur l'ensemble de notre écosystème, nous pouvons répondre rapidement aux demandes du marché.
Innovation continue
Avec une expertise dans la fabrication de détecteurs et une expérience dans le support de l'intégration système, nous acquérons une compréhension approfondie des exigences de performance, optimisons continuellement les conceptions et créons un cercle vertueux : Application du produit → Retour technique → Amélioration du produit.
Avantage de coût
En gérant l'ensemble de la chaîne de production et en tirant parti d'une fabrication efficace à grande échelle, nous offrons des prix compétitifs pour une large gamme d'applications.
FAQ
1. Qu'est-ce que le rayonnement infrarouge ?
Lorsque l'on parle d'imagerie thermique infrarouge, la première chose à considérer est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie du rayonnement infrarouge commence à environ 700 nm et s'étend jusqu'à environ 1 mm. Tous les objets émettent une certaine quantité de chaleur sous forme de rayonnement infrarouge, qui nous est invisible car, dans tout le spectre électromagnétique, l'œil nu ne peut voir que la "lumière visible".
2. Comment fonctionne une caméra thermique infrarouge ?
Le composant principal de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut détecter avec sensibilité la différence de température infime des objets environnants. Il collecte ensuite ces informations de rayonnement de l'objet et fournit des informations de température pour l'imagerie, en fonction de la différence de température. Plus l'objet est chaud, plus il produit de rayonnement infrarouge. Si l'intensité est trop élevée, vous pouvez la ressentir comme de la chaleur.
