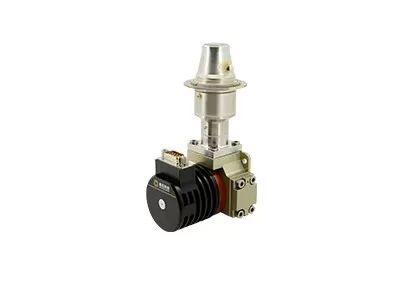

T2SL a intégré le détecteur refroidi à deux bandes de l'Assemblée plus fraîche IR de vase Dewar

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C330S MW/LW
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 320x256 Lancement de pixel 30μm
Puissance stable <9W NETD ≤20mK (MW) ; ≤25mK (LW)
Domaine spectral 3.7~4.8μm (MW) ; 7.7~9.5μm (LW) Taille 142x58.5x71mm
Surligner

T2SL a intégré une Assemblée plus fraîche de vase Dewar

,

T2SL a refroidi le détecteur d'IR

,

RoHS a intégré une Assemblée plus fraîche de vase Dewar
Laisser un message
Description de produit
Détecteur infrarouge refroidi à deux bandes de C330S



320x256 / détecteur infrarouge refroidi à deux bandes de 30µm MWIR/LWIR par infrarouge de GST



Description de produit



Le détecteur infrarouge refroidi à deux bandes de C330S est basé sur le monde de la technologie des sondes globale menant la technologie de T2SL. Il consiste un 320x256 simple/30µm FPA pour recevoir mi le rayonnement infrarouge de vague et de longue vague et l'ensemble de vase Dewar pour fournir l'environnement de travail très réduit de temp de vide pour que le FPA et un refroidisseur de cryo refroidisse la température à l'intérieur de l'ensemble de vase Dewar.



Chacun des pixels 320x256 dans la rangée peut être commuté mode entre de MWIR et de LWIR sensibilité en changeant la tension de polarisation sur le dispositif, assurant la cohérence spatiale entre les deux bandes. Des images/vidéos des deux bandes peuvent être capturées et sortie au cours d'une seule période de cadre, optimisant la cohérence temporelle entre les bandes. La fréquence de cadre des deux bandes peut être jusqu'à 100Hz pour surveiller les cibles mobiles à grande vitesse.



Caractéristiques principales


- Résolution : 320x256
- Lancement de pixel : 30µm
- Représentation à deux bandes de MW/LW
- Sensibilité élevée
- Excellente irrégularité



Spécifications produit



Modèle C330S MWIR/LWIR
Matériel T2SL
Résolution 320x256
Lancement de pixel 30μm
Domaine spectral MW : 3.7μm~4.8μm
LW : 7.7μm~9.5μm
Mode fonctionnant Instantané ; Mode d'intégration d'ITR ; Mode de Windows ; Procédé antiflou
Capacité de charge MW : 8.9Me-/3Me-
LW : 21Me-
Dynamique MW : ≥76dB
LW : ≥80dB
Nombre de sortie 2 ou 8 ; Jusqu'à 12 Mpixel/s par sortie
NETD MW≤20mK
LW≤25mK
Taux efficace de pixel ≥99.0%
Irrégularité de réponse ≤8%
Type de Cryocooler RS058
Puissance régulière <9w>
Max Power Consumption <18w>
Alimentation d'énergie C.C 24V
Temps de refroidissement <8min>
Poids ≤600g
Dimension (millimètres) 142x58.5x71
La température fonctionnante -45°C | +71°C



Applications industrielles


Le détecteur infrarouge de C330S MW/LW est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.

T2SL a intégré le détecteur refroidi à deux bandes de l'Assemblée plus fraîche IR de vase Dewar 0


Éloges des clients


T2SL a intégré le détecteur refroidi à deux bandes de l'Assemblée plus fraîche IR de vase Dewar 1


FAQ



1. Comment choisir la résolution infrarouge appropriée de détecteur ?

Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur qui doit être considéré. Si la qualité d'image n'est pas haute, vous pouvez choisir le détecteur infrarouge avec à basse résolution, tel que 120x90, 256x192, 400x300. Si vous avez besoin d'une image très claire pour quelques buts spéciaux, tels que la télésurveillance, vous pouvez choisir un détecteur infrarouge de haute résolution de 1280x1024.



2. Comment choisir la bonne pseudo couleur pour la formation d'images thermiques ?

- Le blanc gris est plus approprié à la cible avec la petite différence de la température

- Le rouge et le bleu est plus approprié à la scène où les points de problème doivent être trouvés.

- Le rouge de fer est la palette de couleurs standard de l'industrie énergétique.

Note : aucune matière que la palette que vous choisissez, la température thermique ne changera pas du tout.



3.How pour choisir un objectif de caméra thermique infrarouge approprié ?

- La lentille standard peut atteindre les cibles normales avec la distance appropriée

- Pour le téléobjectif, il convient aux cibles qui est relativement petit et doit être regardé d'une longue distance

- Pour voir plus de détail des objets à la distance étroite, lentille grande-angulaire il est meilleure.

- La macro lentille est pour voir la cible très grêle avec la distance étroite, telle que le circuit de puce.
