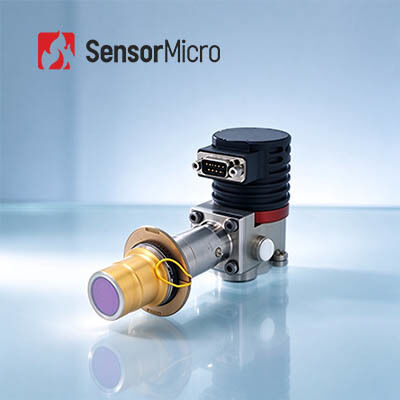

Détecteur infrarouge refroidi LWIR à supraréseau de type II 640x512 15µm Ensemble refroidisseur Dewar intégré

  • Type II Superlattice LWIR Cooled Infrared Detector 640x512 15µm Integrated Dewar Cooler Assembly
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C615S
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Matériel T2SL Technologie Infrarouge
Résolution 640x512 / 15μm NETD 22 mk ; 25 mK
Gamme spectrale 7,7 ~ 9,5 (LW) Taille 148x58,5x71mm
Mettre en évidence

LWIR a refroidi le détecteur infrarouge

,

Détecteur infrarouge refroidi par super-réseau

,

Détecteur infrarouge refroidi 640x512
Laisser un message
Description de produit
Aperçu du produit

Le détecteur infrarouge refroidi C615S LWIR présente une résolution de 640×512 avec un pas de pixel de 15 µm. Il est basé sur la technologie de super-réseau de type II (T2SL) leader mondial, qui permet une capacité de production de masse et bénéficie finalement aux utilisateurs d'un prix plus abordable sans compromettre les performances. La taille et l'interface standard de l'industrie permettent aux clients de passer à la technologie T2SL la plus avancée et d'en bénéficier sans investissement supplémentaire en R&D.

Avec une résolution de 640×512 et un pas de pixel réduit de 15 µm, le détecteur refroidi C615S LWIR offre une imagerie claire et des performances supérieures. Il intègre la technologie la plus avancée, une efficacité quantique élevée, une fréquence d'images élevée, une sensibilité élevée, un faible bruit et une excellente non-uniformité.

Sans crainte d'interférence, le détecteur à super-réseau C615S LWIR convient à la détection de cibles dans des arrière-plans complexes, tels que des navires en mer dans des scènes avec des reflets lumineux sur la surface de l'eau, des avions sur des ciels nuageux et des environnements difficiles similaires.

Caractéristiques principales
Détection à longue onde, immunité aux interférences
  • Forte capacité de pénétration dans le sable et la poussière, adaptable aux environnements complexes
  • Insensible à l'éblouissement du soleil intense ou des surfaces aquatiques
  • Capacité améliorée à détecter des objets à basse température
Technologie T2SL pour suivre les tendances de l'industrie
  • Efficacité quantique plus élevée avec une sensibilité supérieure
  • Faible bruit et excellente non-uniformité
Haute polyvalence, approvisionnement stable
  • F-number personnalisable
  • Qualité constante en production de masse
Spécifications du produit
Modèle C615S
Matériau sensible T2SL
Résolution 640×512
Taille des pixels 15 µm
Réponse spectrale 7.7 µm±0.2 µm～9.4 µm±0.3 µm
Mode de fonctionnement Snapshot ; Modes d'intégration ITR/Interlace & Binning ; Mode Windows ; Anti-blooming
Capacité de charge ITR : 12.22Me-/6.67Me-
Interlace & binning : 24.44Me-/13.33Me-
Plage dynamique ITR : ≥76dB
Interlace & binning : ≥77dB
Canal de sortie 4 ; Jusqu'à 22.5MHz par sortie
Fréquence d'images max. 220Hz
NETD typique 25mK (F2 ITR)
22mK (F2 Interlace & binning)
Taux de pixels effectifs ≥99.5%
Non-uniformité de réponse ≤8%
Cryorefroidisseur configurable RS058F
Consommation électrique stable (23℃) ≤8W
Consommation électrique max. (71℃) ≤20W
Alimentation 24V DC
Temps de refroidissement (23℃) ≤5min30s
Taille maximale (mm) 148×58.5×71
Poids (g) ≤570
Température de fonctionnement -45℃～+71℃
Applications industrielles

Le capteur IR refroidi C615S LWIR est largement utilisé dans de nombreux domaines tels que le CND (contrôle non destructif), la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, et plus encore.

Service standardisé
  • Documentation complète : Manuels produit, guides d'installation et références de sélection. Commencez sans deviner.
  • Assistance au développement et aux tests : Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres simplifiées.
  • Kit d'outils de développement avancé : SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
  • Support technique à distance : Assistance 24h/24 et 7j/7 — réponse rapide et résolution rapide des problèmes critiques.
  • Garantie : Pièces d'origine et respect strict des processus pour restaurer les performances optimales.
Questions fréquemment posées
1. Qu'est-ce qu'un détecteur MCT/HgCdTe ?

MCT, également appelé HgCdTe, fait référence au Tellurure de Mercure-Cadmium, qui est un composé chimique de Tellurure de Cadmium (CdTe) et de Tellurure de Mercure (HgTe) et un matériau courant dans les photodétecteurs. Un détecteur MCT/HgCdTe est un détecteur photoconducteur qui fonctionne dans un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.

2. Qu'est-ce qu'un détecteur T2SL ?

T2SL fait référence au Super-réseau de Type II, qui est un matériau artificiel avec des hétérojonctions périodiques à croissance alternée à l'échelle nanométrique. Il présente une grande uniformité et des propriétés optiques supérieures, telles qu'une masse électronique effective importante, un coefficient d'absorption élevé et une efficacité quantique élevée. Comparés aux détecteurs infrarouges MCT, les détecteurs infrarouges T2SL offrent une bonne uniformité de matériau, un faible coût et des performances similaires aux détecteurs infrarouges MCT dans les bandes d'ondes moyennes et longues, mais présentent de grands avantages dans la bande d'ondes très longues.
