Un noyau de caméra thermique non refroidi à l'oxyde de vanadium avec une résolution de 640x512 et une hauteur de pixel de 12 μm à une consommation d'énergie de 0,5 W

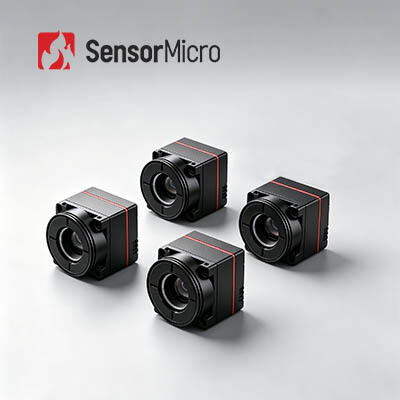

  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
Lieu d'origine Wuhan, province du Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL612 Pro
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 Fréquence d'images 25/30 Hz/50 Hz
Consommation d'énergie 0,5w NETD typique ≤40mK
Gamme spectrale 8~14μm Pas de pixels 12μm
Mettre en évidence

Noyau thermique de caméra de bourdon non refroidi

,

Caméra thermique de bourdon d'oxyde de vanadium

,

Noyau thermique de caméra de taille minuscule
Laisser un message
Description de produit
Noyau de caméra thermique non refroidi à l'oxyde de vanadium Taille minuscule 640x512/12μm 30Hz
Vue d'ensemble du produit
Le noyau de la caméra infrarouge ultra-miniature iTL612Pro est équipé d'un détecteur de niveau de gaufre de 640 × 512 / 12 μm et conçu avec un design ultra-compact.3 mm et un poids total de seulement 13.7g, il redéfinit les normes SWaP (Taille, Poids et Puissance) de l'industrie. Tout en garantissant une imagerie thermique de haute qualité et en prenant en charge une variété de configurations SDK,il permet une miniaturisation extrême des composants de base, répondant avec précision aux exigences exigeantes des systèmes infrarouges compacts en termes de charge structurelle, d'intégration des systèmes et de développement itératif.
Principales caractéristiques
  • Une légèreté inégalée et une charge minimale
    • Taille ultra-miniature: 17,3 × 17,3 × 23,4 mm (y compris l'objectif de 9,1 mm)
    • Poids ultra-léger: 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm)
    • Consommation d'énergie ultra-faible: aussi faible que 0,5 W
  • FPA traditionnel avec une image claire
    • 640x512 Résolution pour une intégration généralisée
    • Clarté d'image améliorée: plusieurs algorithmes d'image de nouvelle génération pour une meilleure qualité d'image
  • Développement facile et intégration transparente
    • Plusieurs options de lentilles disponibles pour répondre à divers scénarios d'application
    • Prend en charge plusieurs interfaces de sortie d'image: DVP8, LVDS, MIPI, USB 2.0, et BT.656
    • Sortie de données RAW/YUV/Matrix-TEMP avec commande de port série
Spécifications du produit
Modèle Pour les appareils de surveillance
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640 × 512
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 40 mK
Traitement des images
Taux de cadrage numérique 25/30 Hz et 50 Hz
Temps de démarrage ≤ 5 s
Vidéo numérique Les résultats de l'analyse sont publiés dans le rapport annuel annuel.
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image 10 ((Noir chaud/blanc chaud/pseudo couleur)
Logiciel pour PC
Module infrarouge Module de commande et affichage vidéo
Électricité
Interface externe standard Interface 30Pin_HRS: DF40C-30DP-0.4V ((51)
Interface externe MIPI Interface du connecteur 34Pin_Panasonic: AXE634124
Interface de communication TTL-232/USB2.0
Interface vidéo numérique Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de CO2.656
Voltage d'alimentation 4.2-5.5V
Consommation d'énergie typique 0.5W
Mesure de la température
Température de fonctionnement -10°C à +50°C
Plage de mesure de la température /
Précision de mesure de la température /
Mesure partielle de la température /
Le SDK /
Les appareils électroménagers
Taille (y compris la lentille) 17.3×17.3×23.4 (objectif de 9,1 mm)
17.3×17.3×30.2 (13mm)
17.3×17.3×38 (25mm)
17.3×17.3×54 (45 mm)
Poids (y compris la lentille) 13.7 ± 0,5 g (objectif de 9,1 mm)
20±0,5 g (13 mm de lentille)
27.3±0,5 g (25 mm de lentille)
Lentille de 45 mm, 51 ± 0,5 g
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration Vibration sinusoïdale, fréquence: 10HZ150HZ10HZ, valeur maximale: 0,15 mm, direction axiale: X, temps d'endurance: 8 min/axe, cycles: 2 fois
Les effets Une demi-onde sinusoïdale, 30 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Pour les appareils de surveillance de l'état de l'air:
Applications industrielles
Le module d'imagerie thermique iTL612 Pro peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges disponibles - détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en série pour assurer une livraison rapide - trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
1À propos du détecteur infrarouge d'emballage en céramique
Le processus d'emballage en céramique est similaire à celui de l'emballage métallique, qui est une technologie d'emballage à détecteur infrarouge mature.le volume et le poids du détecteur seront considérablement réduitsPour les emballages en céramique, son circuit de lecture dispose d'une fonction de température de fonctionnement auto-ajustée et ne nécessite pas de stabilisation TEC.
2. Emballage au niveau des plaquettes
L'emballage au niveau des plaquettes, également connu sous le nom d'emballage de taille de plaquette, est devenu une partie importante de la technologie d'emballage avancée dans l'industrie des semi-conducteurs.L'emballage au niveau des plaquettes (WLP) est le processus consistant à compléter l'emballage à vide élevé directement sur l'ensemble de la plaquette MEMSIl effectue la plupart ou la totalité des procédures d'emballage et d'essai directement sur la plaque de détecteur IR avant de découpler.Il s'agit d'un ensemble de puces de taille améliorée qui répond aux besoins de petites tailles, léger, portable, portatif, à bas prix et à haute efficacité de production.
