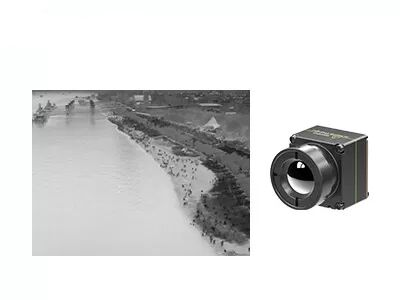

Taille minuscule 640x512 30Hz de bourdon d'oxyde de vanadium de noyau thermique non refroidi de caméra
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.7w |
---|---|---|---|
Gamme spectrale | 8~14μm | Lancement de pixel | 12μm |
NETD typique | ≤40mk | Fréquence d'images | 30Hz |
Surligner | Noyau thermique de caméra de bourdon non refroidi,Caméra thermique de bourdon d'oxyde de vanadium,Noyau thermique de caméra de taille minuscule |
Noyau infrarouge non refroidi de caméra de taille minuscule 640x512 12um pour des charges utiles d'UAV
Comme principal fabricant des détecteurs infrarouges non refroidis refroidis et des modules thermiques, la technologie globale développe une taille minuscule et un noyau infrarouge léger iTL612R de formation d'images thermiques pro, qui est la version compacte du noyau infrarouge iTL612R de caméra.
Entièrement orienté pour l'échange-c (taille-poids-et le puissance-coût), la taille et le poids du pro noyau infrarouge de caméra d'iTL612R a déjà été au premier rang dans l'industrie. C'est le meilleur choix pour les clients qui ont pour limiter des conditions sur la taille et le poids en intégrant leurs propres bourdons.
Fournissant le détecteur infrarouge niveau de la gaufrette auto-développé par 640×512/12μm, la catégorie IP67 de protection de lentille, la version de mesure de représentation et de température, et les diverses solutions de SDK, le pro module thermique d'iTL612R répond pour espacer des contraintes avec un poids plus de petite taille et plus léger, réalise la plus longue vie de batterie avec la consommation de puissance faible, surmonte des problèmes d'intégration dans le domaine d'électronique grand public, et fournit plus de solutions pour les produits compacts et portatifs.
Il est particulièrement développé pour le champ de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le secours en cas de catastrophe et la délivrance, le Forest Fire Prevention, la sécurité urbaine etc.
Conception compacte et légère
• Taille : 17mm×17mm×22mm (avec la lentille de 9.1mm)
• Poids : 13g (avec la lentille de 9.1mm)
• Puissance aussi bas que 0.7W
Image claire et radiométrie précise
• Algorithme tout neuf de processus d'image : NUC/3DNR/DNS/DRC/EE
• Appui Windows/Linux/ARM SDK
• Appui mesure régionale, de point et d'isotherme de température
Diverses interfaces pour l'intégration facile
• DVP/LVDS/USB2.0 interfaces, sortie de données d'image de RAW/YUV, contrôle de porte série
Modèle | iTL612R pro |
Représentation de détecteur d'IR | |
Matériel sensible | Oxyde de vanadium |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | ≤40mk |
À traitement d'images | |
Débit d'images | 30Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV/BT656 |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit 3D (3DNR) De-bruit (DNS) Compression de dynamique (transporteur) Amélioration de bord (EE) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Caractéristiques électriques | |
Interface externe standard | 30Pin_HOURS : DF40C-30DP-0.4V (51), (HEURES, mâle) |
La carte d'expansion d'USB | Type-c |
Interface de communication | RS232-TTL/USB2.0 |
Interface visuelle de Digital | CMOS8/USB2.0 |
Tension d'alimentation | 4.0-5.0V V VOLTS CONTINU |
Puissance typique | 0.7W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~+50°C |
Chaîne de mesure de la température | -20°C~+150°C, 0°C~550°C ; Personnalisation et expansion de soutien |
Exactitude de mesure de la température | Plus grand de ±2°C ou de ±2% (@23℃±3℃) |
Mesure régionale de la température | Valeur maximum, minimum et moyenne de soutien de la température régionale de sortie |
SDK | Appui Windows/Linux/ARM ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Taille (millimètres) | 17×17×22 (avec la lentille de 9.1mm) |
Poids | 13g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C~+70°C |
Température de stockage | -45°C~+85°C |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Certificats | ROHS2.0/REACH |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Le pro module de formation d'images thermiques d'iTL612R peut être intégré dans des charges utiles d'UAV et des dispositifs portables de sorte que soit très utilisée dans les domaines de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, Forest Fire Prevention, la sécurité urbaine etc.
1. Au sujet du détecteur infrarouge d'emballage en céramique
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Pour l'emballage en céramique, son circuit de lecture a la fonction autoréglable de température de fonctionnement et n'exige pas la stabilisation TECHNIQUE.
2. Emballage de niveau de gaufrette
l'emballage niveau de la gaufrette, également connu sous le nom d'emballage niveau de la gaufrette de taille, est allé bien à une part importante de technologie du conditionnement avancée dans l'industrie de semi-conducteur. L'emballage de niveau de gaufrette (WLP) est le processus d'accomplir l'emballage sous vide élevé directement sur la gaufrette entière de MEMS, alors traçant et coupant pour faire un détecteur infrarouge simple. Il exécute plus ou toutes les procédures d'emballage et d'essais directement sur la gaufrette de détecteur d'IR avant la coupe en dés.
C'est un paquet amélioré de taille de puce qui répond aux besoins de petite taille, de léger, de portatif, de tenu dans la main, le petit prix et l'efficacité élevée de production.
