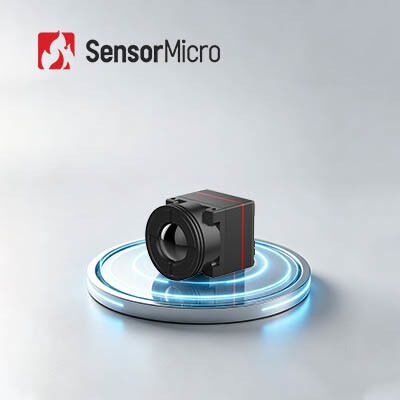

Core de caméra infrarouge non refroidi de conception compacte et légère avec une résolution de 640x512 et une hauteur de pixel de 12 μm
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL612 Pro |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 | Fréquence d'images | 25/30 Hz/50 Hz |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Consommation d'énergie | 0,5w |
| NETD typique | ≤40mK | Pas de pixels | 12μm |
| Mettre en évidence | Caméra infrarouge non refroidie visuelle de Digital,caméra non refroidie de l'infrarouge 640x512,Noyau infrarouge non refroidi 12um de caméra |
||
Description de produit
Noyau de caméra infrarouge non refroidi de conception compacte et légère 640x512 12μm
Redéfinissant les normes industrielles SWaP pour les cœurs d'imagerie thermique miniatures, le cœur de caméra infrarouge ultra-miniature iTL612Pro atteint l'équilibre parfait entre taille ultra-compacte, poids ultra-léger, faible consommation d'énergie et imagerie haute définition. Construit avec un détecteur haut de gamme de 640 × 512/12 µm et des algorithmes d'optimisation d'image améliorés, il offre des performances d'imagerie thermique de qualité professionnelle bien au-delà des produits de même taille.
Rompant avec les limites de taille et de poids des noyaux infrarouges traditionnels, sa section carrée de 17,3 mm et son corps ultraléger de 13,7 g réduisent considérablement les barrières d'assemblage du système et la charge structurelle. Associé à une consommation d'énergie ultra-faible et à des interfaces de développement hautement extensibles, il permet aux entreprises de développer des produits d'imagerie thermique infrarouge plus portables, miniaturisés et à haut rendement, couvrant de multiples domaines d'applications industrielles et commerciales.
Principales caractéristiques
Légèreté inégalée et charge minimale
- Taille ultra-miniature : 17,3 × 17,3 × 23,4 mm (y compris l'objectif de 9,1 mm)
- Ultra léger : 13,7 ± 0,5 g (objectif 9,1 mm inclus)
- Consommation d'énergie ultra-faible : seulement 0,5 W
FPA grand public avec imagerie claire
- Résolution 640 x 512 pour une intégration étendue
- Clarté d'image améliorée : plusieurs algorithmes d'image de nouvelle génération pour une qualité d'image améliorée
Développement facile et intégration transparente
- Plusieurs options de lentilles disponibles pour s'adapter à divers scénarios d'application
- Prend en charge plusieurs interfaces de sortie d'image : DVP8, LVDS, MIPI, USB 2.0 et BT.656
- Sortie de données RAW/YUV/Matrix-TEMP avec contrôle du port série
Spécifications du produit
| Modèle | iTL612Pro |
| Indicateurs de détecteurs IR | |
| Matériel sensible | VOX |
| Résolution | 640×512 |
| Taille des pixels | 12μm |
| Réponse spectrale | 8 μm ~ 14 μm |
| NETD typique | ≤40mK |
| Traitement d'images | |
| Fréquence d'images numérique | 25/30 Hz/50 Hz |
| Heure de démarrage | ≤5s |
| Vidéo numérique | RAW/YUV/Matrix-TEMP |
| Algorithme d’images | NUC/3DNR/DNS/RDC/EE |
| Affichage des images | 10 (noir chaud/blanc chaud/pseudo couleur) |
| Électrique | |
| Interface externe standard | Interface 30Pin_HRS: DF40C-30DP-0.4V(51) |
| Interface externe MIPI | Interface de connecteur 34 broches_Panasonic : AXE634124 |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tension d'alimentation | 4,2-5,5V |
| Consommation électrique typique | 0,5W |
| Mécanique | |
| Taille (y compris l'objectif) | 17,3 × 17,3 × 23,4 (objectif 9,1 mm) 17,3 × 17,3 × 30,2 (objectif 13 mm) 17,3 × 17,3 × 38 (objectif 25 mm) 17,3 × 17,3 × 54 (objectif 45 mm) |
| Poids (y compris l'objectif) | 13,7 ± 0,5 g (objectif 9,1 mm) 20 ± 0,5 g (objectif 13 mm) 27,3 ± 0,5 g (objectif 25 mm) 51 ± 0,5 g (objectif 45 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibration | Vibration sinusoïdale, fréquence : 10 Hz ~ 150 Hz ~ 10 Hz, valeur maximale : 0,15 mm, direction axiale : X, temps d'endurance : 8 min/axe, cycles : 2 fois. |
| Impact | Demi-onde sinusoïdale, 30 g/11 ms, direction d'impact axe X, 3 fois |
| Attestation | ROHS2.0/REACH |
| Lentille optique | Athermique à mise au point fixe : 9,1/13/25/45 mm |
Applications industrielles
Le module d'imagerie thermique iTL612 Pro peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
À propos de nous
Notre vision :Repousser les limites de la perception et transformer la façon dont les gens se connectent au monde qui les entoure.
Notre mission :Exploiter la puissance de la technologie de détection infrarouge pour transformer les industries du monde entier, permettant des décisions plus intelligentes, des environnements plus sûrs et un avenir plus connecté.
Notre valeur :Créer une technologie infrarouge avancée qui rend le monde meilleur.
FAQ
1. Quels sont les avantages des détecteurs infrarouges non refroidis ?
Le détecteur de plan focal infrarouge non refroidi n'a pas besoin de dispositif refroidi, il peut fonctionner à température ambiante et présente les avantages d'un démarrage rapide, d'une faible consommation d'énergie, d'une petite taille, d'un poids léger, d'une longue durée de vie, d'un faible coût, etc.
2. Quelles sont les principales considérations concernant un détecteur infrarouge/module thermique pour votre application ?
• La résolution du détecteur
• La taille des pixels
• Le NETD
• La qualité de l'image
• Les options d'objectif
• La consommation électrique
• La taille et le poids
• L'interface mécanique & électrique
• Le budget
• La taille des pixels
• Le NETD
• La qualité de l'image
• Les options d'objectif
• La consommation électrique
• La taille et le poids
• L'interface mécanique & électrique
• Le budget
3. Quelle est la résolution du détecteur infrarouge
C'est-à-dire le nombre de pixels de l'imagerie thermique. La résolution plus élevée signifie plus de points d'observation et de mesure de la température, ce qui permet d'observer et de mesurer des cibles plus petites à plus longue distance. Habituellement, la résolution de l'imagerie thermique infrarouge varie de 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, etc. Avec une résolution plus élevée, le coût du détecteur sera plus élevé.
4. Champ de vision (FOV)
Il fait référence au champ de vision bidimensionnel de l'espace objet observé par le système optique de la caméra thermique infrarouge. En prenant le champ de vision horizontal comme exemple, en supposant que la taille du réseau de détecteurs est A × B, la taille des pixels est d et la distance focale de l'objectif est f, alors l'angle du champ de vision horizontal θ = 2 × acrtan (A × d / 2f). Une fois le réseau de détecteurs et la taille des pixels sélectionnés, le champ de vision ne change qu'avec la distance focale du système optique : avec une distance focale plus longue, le champ de vision sera plus étroit ; avec une distance focale plus courte, le champ de vision sera plus large.
