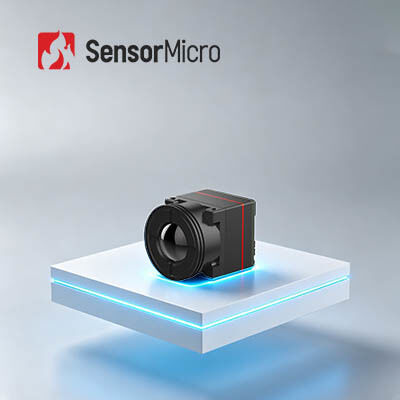

Faible consommation d'énergie Noyau de caméra infrarouge non refroidi avec résolution 640x512 et pixel pitch de 12 μm
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL612 Pro |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| NETD typique | ≤40mK | Consommation d'énergie | 0,5w |
|---|---|---|---|
| Fréquence d'images | 25/30 Hz/50 Hz | Gamme spectrale | 8~14μm |
| Résolution | 640x512 | Pas de pixels | 12μm |
| Mettre en évidence | Caméra thermique de bourdon de NUC,caméra thermique du bourdon 40mK non refroidi,Caméra infrarouge non refroidie 30Hz |
||
Description de produit
Capteur infrarouge non refroidi à faible consommation d'énergie 640x512 12 μm
Vue d'ensemble du produit
L'iTL612Pro est un noyau de caméra infrarouge ultra-miniature à faible puissance avec une haute résolution de 640 × 512 et un détecteur de niveau de wafer de 12 μm. Il présente des dimensions compactes de 17,3 × 17,3 × 23,4 mm,un poids ultra léger de 13Il est équipé d'algorithmes d'image avancés pour une imagerie thermique plus claire, il prend en charge plusieurs lentilles et des interfaces de sortie riches, y compris MIPI, USB 2.0 et LVDSFacile à développer et à intégrer, il constitue le composant de base optimal pour les systèmes thermiques infrarouges miniaturisés.
Principales caractéristiques
- Légèreté inégalée et charge minimale:Taille ultra-miniature: 17,3 × 17,3 × 23,4 mm (y compris l'objectif de 9,1 mm); Poids ultra-léger: 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm); Consommation d'énergie ultra-faible: aussi faible que 0,5 W
- Le FPA principal avec une image claire:Résolution 640x512 pour une intégration généralisée; clarté d'image améliorée avec plusieurs algorithmes d'image de nouvelle génération pour une meilleure qualité d'image
- Développement facile et intégration transparente:Plusieurs options d'objectif sont disponibles pour répondre à divers scénarios d'application; Prend en charge plusieurs interfaces de sortie d'image: DVP8, LVDS, MIPI, USB 2.0, et BT.656; sortie de données RAW/YUV/Matrix-TEMP avec commande de port série
Spécifications du produit
| Modèle | Pour les appareils de surveillance |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille des pixels | 12 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 40 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz et 50 Hz |
| Temps de démarrage | ≤ 5 s |
| Vidéo numérique | Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 (Noir chaud/blanc chaud/pseudo couleur) |
| Logiciel pour PC | |
| Module infrarouge | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interface externe MIPI | Interface du connecteur 34Pin_Panasonic: AXE634124 |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de CO2.656 |
| Voltage d'alimentation | 4.2-5.5V |
| Consommation d'énergie typique | 0.5W |
| Mesure de la température | |
| Température de fonctionnement | -10°C à +50°C |
| Plage de mesure de la température | / |
| Précision de mesure de la température | / |
| Mesure partielle de la température | / |
| Le SDK | / |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | 17.3×17.3×23.4 (objectif de 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (25mm) 17.3×17.3×54 (45 mm) |
| Poids (y compris la lentille) | 13.7 ± 0,5 g (objectif de 9,1 mm) 20±0,5 g (13 mm de lentille) 27.3±0,5 g (25 mm de lentille) Lentille de 45 mm, 51 ± 0,5 g |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | Vibration sinusoïdale, fréquence: 10HZ150HZ10HZ, valeur maximale: 0,15 mm, direction axiale: X, temps d'endurance: 8 min/axe, cycles: 2 fois |
| Les effets | Une demi-onde sinusoïdale, 30 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le module d'imagerie thermique iTL612R Pro peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Nos points forts
- Fourniture stable:Grâce à une chaîne d'approvisionnement stable et fiable à travers notre écosystème complet, nous pouvons répondre rapidement aux demandes du marché.
- Soutenir l'innovationGrâce à notre expertise dans la fabrication de détecteurs et notre expérience dans l'intégration de systèmes, nous avons une connaissance approfondie des exigences de performance, nous optimisons continuellement les conceptions,et créer un cycle vertueux: Application du produit → Feedback technique → Mise à niveau du produit.
- Avantage en termes de coûts:En gérant toute la chaîne de production et en exploitant une fabrication efficace et à grande échelle, nous offrons des prix compétitifs pour un large éventail d'applications.
Questions fréquemment posées
1Qu'est-ce que la thermographie infrarouge?
La thermographie est une technologie nouvelle et efficace de méthode de diagnostic non invasive basée sur la détection de la température de surface des objets.Le rayonnement infrarouge (IR) émis par un objet est enregistré et visualisé sous la forme d'une carte de distribution de température.
2- À quoi sert la thermographie infrarouge?
L'image thermique infrarouge peut être utilisée pour effectuer des inspections de maison, déterminer les défauts structurels, les défauts électriques, les défauts mécaniques, les changements physiologiques chez les personnes et les animaux et bien plus encore.
3Quels sont les avantages de la thermographie infrarouge?
Pour l'essai non destructif, il est simple à tester et rapide à réagir sans dommages, ce qui permet d'économiser des coûts, d'accroître l'efficacité du travail, de réduire la dépréciation de la main-d'œuvre et de l'équipement.Pour la thermographie médicale, il est très efficace pour trouver les problèmes cachés dans le corps humain, 100% sûr sans radiation et sans douleur, ce qui est un outil idéal pour le dépistage précoce de la santé.
