Noyau de caméra thermique avec résolution 640 x 512, pas de pixel de 8 μm et détecteur infrarouge LWIR non refroidi ≤ 30 mK NETD
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Fréquence d'images | 30/50Hz | Résolution | 640x512 |
|---|---|---|---|
| Consommation d'énergie | 0,4W | NETD typique | ≤30mK |
| Tension d'alimentation | 4-5,5V | Pas de pixels | 8μm |
| Mettre en évidence | Caméra thermique de bourdon de niveau de gaufrette,Caméra thermique 640x512 de bourdon non refroidi,Noyau 12um de caméra d'IR |
||
Description de produit

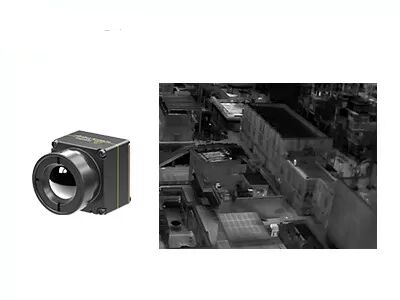

Noyau de caméra thermique avec détecteur infrarouge non refroidi, paquet de niveau de plaquette 640x512/8μm
Présentation du produit
L'iTL608 est un cœur de caméra thermique LWIR non refroidi VOx hautes performances avec une intégration et une stabilité de pointe. Sur le plan dimensionnel, il présente une taille compacte de 13 * 13 * 18,3 mm et un poids total de 6,7 ± 1,5 g (objectif 6 mm inclus), minimisant ainsi la charge utile et l'occupation de l'espace pour les systèmes portables. En termes de performances d'imagerie, il utilise un capteur à pixels ultra-fins de 8 μm avec une résolution native de 640 x 512 et atteint un NETD ultra-faible de ≤ 30 mK, offrant une capacité exceptionnelle de discrimination de température pour la détection de cibles ambiantes dans le spectre LWIR de 8 à 14 μm. Les algorithmes intégrés de correction de non-uniformité NUC et de réduction du bruit 3DNR 3D optimisent efficacement la planéité de l'image et suppriment les artefacts d'image. Pour la compatibilité de développement, il propose des lentilles optiques en option, plusieurs interfaces de sortie vidéo (MIPI/USB 2.0/BT.656), une double sortie de données RAW/YUV et des protocoles de contrôle série/I2C, facilitant une personnalisation et une intégration efficaces pour les systèmes d'imagerie thermique industriels et commerciaux.
Principales caractéristiques
-
Conception extrêmement légèreTaille compacte de 13 * 13 * 18,3 mm et un poids de 6,7 ±1,5 g (y compris un objectif de 6 mm)
Parmi les niveaux d'intégration les plus élevés de sa catégorie -
Haute sensibilité, détection préciseTaille de pixel ultra-petite de 8 μm avec une résolution de 640 * 512, offrant des détails fins et des images claires
NETD typique ≤ 30 mK, permettant une détection fiable de différences subtiles de température -
Développement simplifié, intégration rapidePlusieurs options de lentilles optiques disponibles pour répondre à diverses exigences d'application
Prend en charge plusieurs interfaces de sortie d'image, notamment MIPI/USB 2.0/BT.656
Sortie de données d'image RAW et YUV, avec contrôle via port série/I2C
Spécifications du produit
| Modèle | iTL608 |
|---|---|
| Indicateurs de détecteurs IR | |
| Matériel sensible | VOX |
| Résolution | 640*512 |
| Taille des pixels | 8μm |
| Réponse spectrale | 8 μm ~ 14 μm |
| NETD typique | ≤30mK |
| Traitement d'images | |
| Fréquence d'images numérique | 30/50Hz |
| Heure de démarrage | ≤6s |
| Vidéo numérique | RAW/YUV/TMP |
| Algorithme d’images | NUC/3DNR/DNS/RDC/EE |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). |
| Logiciel PC | |
| Logiciel | Contrôle du module et affichage vidéo |
| Électrique | |
| Interface externe standard | Interface de connecteur 34 broches : BP04SD-34-0065-R0 |
| Interface de communication | TTL-232/USB2.0/I2C |
| Interface vidéo numérique | MIPI/USB2.0/BT.656 |
| Tension d'alimentation | 4-5,5V |
| Consommation électrique typique | 0,4W |
| Mécanique | |
| Taille (y compris l'objectif) | Avec objectif 6 mm : 13 * 13 * 18,3 mm (diamètre extérieur de l'objectif Φ12,3 mm) Avec objectif 8,7 mm : 13 * 13 * 19,8 mm (diamètre extérieur de l'objectif Φ15,6 mm) Avec objectif 16,7 mm : 13 * 13 * 27,9 mm (diamètre extérieur de l'objectif Φ22,2 mm) Avec objectif 30 mm : 13 * 13 * 39 mm (diamètre extérieur de l'objectif Φ36 mm) |
| Poids (y compris l'objectif) | 6,7 ± 1,5 g (objectif 6 mm) 7,5 ± 1,5 g (objectif 8,7 mm) 17 ± 1,5 g (objectif 16,7 mm) 42,7 ± 1,5 g (objectif 30 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibration | 5,35 g, vibration aléatoire, 3 axes |
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois |
| Attestation | ROHS2.0/REACH |
| Lentille optique | Athermique à mise au point fixe : 6/8,7/16,7/30 mm |
Applications industrielles
Le module d'imagerie thermique iTL612R Pro peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Notre gamme de produits
Haute sensibilité et excellentes performances
Technologie de pointe dans l'industrie infrarouge
Technologie de pointe dans l'industrie infrarouge
Divers détecteurs infrarouges disponibles
Détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
Détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
Production en volume pour assurer une livraison rapide
Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Foire aux questions
Qu’est-ce que l’imagerie thermique infrarouge ?
Dans la nature, tous les objets dont la température est supérieure au zéro absolu (- 273 ℃) peuvent émettre des rayons infrarouges. En utilisant le détecteur de caméra infrarouge pour mesurer la différence de température du rayonnement infrarouge entre la cible elle-même et l'arrière-plan, vous pouvez obtenir différentes images infrarouges, également appelées images thermiques.
Comment fonctionnent les détecteurs infrarouges ?
Le rayonnement infrarouge émis par la cible entre dans la plage de détection du détecteur thermique, puis le détecteur infrarouge convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis, grâce à l'amplification et au traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
Quels sont les avantages des détecteurs infrarouges refroidis ?
Le détecteur de plan focal infrarouge refroidi fonctionne à basse température fournie par un refroidisseur Dewar de détecteur (ddc). Il a une sensibilité élevée et peut distinguer des différences de température plus subtiles que le détecteur infrarouge non refroidi. Il peut détecter, identifier et reconnaître des objets à très longue distance, soit plus de dix kilomètres. La structure du détecteur refroidi est très complexe, ce qui entraîne un coût relativement élevé par rapport à un détecteur non refroidi.
