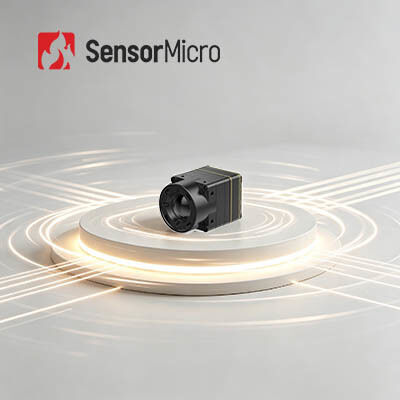

Noyau de caméra thermique avec résolution 640 x 512, pas de pixel de 8 μm et détecteur infrarouge LWIR non refroidi ≤ 30 mK NETD

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Lieu d'origine Wuhan, province du Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL608
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Fréquence d'images 30/50Hz Résolution 640x512
Consommation d'énergie 0,4W NETD typique ≤30mK
Tension d'alimentation 4-5,5V Pas de pixels 8μm
Mettre en évidence

Caméra thermique de bourdon de niveau de gaufrette

,

Caméra thermique 640x512 de bourdon non refroidi

,

Noyau 12um de caméra d'IR
Laisser un message
Description de produit
Noyau de caméra thermique avec détecteur infrarouge de niveau de gaufre 640x512/8μm non refroidi
Vue d'ensemble du produit

L'iTL608 est un noyau de caméra thermique LWIR sans refroidissement VOx haute performance avec une intégration et une stabilité de pointe.3 mm et un poids total de 6.7 ± 1,5 g (objectif 6 mm inclus), réduisant la charge utile et l'occupation de l'espace pour les systèmes portables.il utilise un capteur de pixels ultrafin de 8 μm avec une résolution native de 640 × 512 et atteint une NETD ultra-faible de ≤30mK, offrant une capacité exceptionnelle de discrimination de température pour la détection de cibles ambiantes dans le spectre LWIR de 8 à 14 μm.La correction intégrée de la non-uniformité NUC et les algorithmes de réduction du bruit 3DNR optimisent efficacement la planéité de l'image et suppriment les artefacts d'imagePour la compatibilité avec le développement, il offre des lentilles optiques en option, de multiples interfaces de sortie vidéo (MIPI/USB 2.0/BT.656), une sortie de données RAW/YUV double et des protocoles de contrôle série/I2C,faciliter la personnalisation et l'intégration efficaces des systèmes d'imagerie thermique industriels et commerciaux.

Principales caractéristiques
  • Une conception extrêmement légère
    Taille compacte de 13 × 13 × 18,3 mm et poids de 6,7 ± 1,5 g (y compris une lentille de 6 mm)
    Parmi les plus hauts niveaux d'intégration de sa catégorie
  • Haute sensibilité, détection précise
    8 μm de taille de pixel ultra-petite avec une résolution de 640 × 512, offrant des détails fins et des images claires
    NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
  • Développement simplifié, intégration rapide
    Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
    Prend en charge plusieurs interfaces de sortie d'image, y compris MIPI / USB 2.0 / BT.656
    sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
Modèle Le numéro d'immatriculation
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640 × 512
Taille des pixels 8 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Taux de cadrage numérique 30/50 Hz
Temps de démarrage ≤ 6 s
Vidéo numérique Produits de synthèse à base d'acides gras
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel Module de commande et affichage vidéo
Électricité
Interface externe standard Interface du connecteur 34Pin: BP04SD-34-0065-R0
Interface de communication Le numéro de téléphone est le TTL-232/USB2.0/I2C.
Interface vidéo numérique Le système de transmission de l'électricité est utilisé pour les télécommandes.656
Voltage d'alimentation 4 à 5,5 V
Consommation d'énergie typique 0.4W
Les appareils électroménagers
Taille (y compris la lentille) Avec lentille de 6 mm: 13 × 13 × 18,3 mm (diamètre extérieur de lentille Φ12,3 mm)
Avec lentille de 8,7 mm: 13 × 13 × 19,8 mm (diamètre extérieur de lentille Φ15,6 mm)
Avec lentille de 16,7 mm: 13 × 13 × 27,9 mm (diamètre extérieur de lentille Φ22,2 mm)
Avec lentille de 30 mm: 13 × 13 × 39 mm (diamètre extérieur de lentille Φ36 mm)
Poids (y compris la lentille) 6.7±1,5 g (6 mm) de lentille
7.5 ± 1,5 g (objectif de 8,7 mm)
Lentille de 17 ± 1,5 g (16,7 mm)
42.7±1,5 g (30 mm de lentille)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Pour les appareils de surveillance, le système de surveillance doit être configuré de manière à ce que les appareils de surveillance soient équipés d'un système de surveillance de sécurité.
Applications industrielles
Le module d'imagerie thermique iTL612R Pro peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Notre gamme de produits
Haute sensibilité et excellentes performances
Technologie de pointe dans l'industrie infrarouge
Différents détecteurs infrarouges
Détecteurs IR non refroidis et refroidis de différents formats et tailles de pixels
Production en série pour assurer une livraison rapide
Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge?
Dans la nature, tous les objets dont la température est supérieure au zéro absolu (- 273 °C) peuvent émettre des rayons infrarouges.En utilisant le détecteur de caméra infrarouge pour mesurer la différence de température de rayonnement infrarouge entre la cible elle-même et le fond, vous pouvez obtenir différentes images infrarouges, qui sont également appelées images thermiques.
Comment fonctionnent les détecteurs infrarouges?
Le rayonnement infrarouge émis par la cible entre dans la plage de détection du détecteur thermique.le détecteur infrarouge convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis par amplification et traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
Quels sont les avantages des détecteurs infrarouges refroidis?
Le détecteur de plan focal infrarouge refroidi fonctionne à basse température fournie par un détecteur de déwar cooler (ddc).Il a une grande sensibilité et peut distinguer des différences de température plus subtiles que le détecteur infrarouge non refroidiIl peut détecter, identifier et reconnaître des objets à une très longue distance qui est de plus de dix kilomètres.La structure du détecteur refroidi est très complexe, ce qui entraîne un coût relativement élevé par rapport au détecteur non refroidi.
