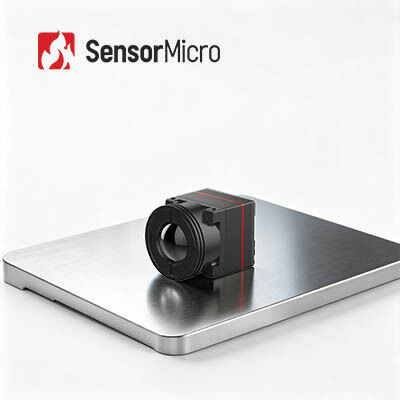

Un noyau de caméra IR non refroidi à l'oxyde de vanadium avec une résolution de 640x512 et un NETD de 40mK pour la surveillance de la sécurité
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL612 Pro |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Fréquence d'images | 25/30 Hz/50 Hz |
|---|---|---|---|
| NETD typique | ≤40mK | Consommation d'énergie | 0,5w |
| Gamme spectrale | 8~14μm | Pas de pixels | 12μm |
| Mettre en évidence | Noyau de caméra de l'oxyde IR de vanadium,Noyau de caméra des charges utiles IR d',caméra non refroidie de 40mK IR |
||
Description de produit
Noyau de caméra IR non refroidi à l'oxyde de vanadium, NETD typique de 40 mK pour la surveillance de sécurité
Noyau de caméra infrarouge non refroidi de petite taille 640x512 12um pour la surveillance de sécurité
Conçu pour les scénarios de systèmes infrarouges compacts et de haute précision, le noyau de caméra infrarouge ultra-miniature iTL612Pro résout les principaux problèmes de limitation de charge structurelle, d'intégration difficile et de consommation d'énergie élevée des appareils d'imagerie thermique miniatures. Adoptant une technologie de détection haute résolution avancée de 640*512 et des algorithmes d'image optimisés, il offre des résultats d'imagerie thermique cohérents et de haute qualité dans des environnements d'installation à espace limité. Son poids ultra-léger de 13,7 g, sa taille de micro-corps et sa conception à faible consommation de 0,5 W en font un appareil idéal pour les appareils portables, les équipements de mini-surveillance, les imageurs thermiques portables et les systèmes de détection industrielle compacts. Avec une sélection flexible d'objectifs et une compatibilité de sortie de données multi-protocoles, il prend en charge le déploiement rapide et la mise à niveau itérative de diverses solutions infrarouges industrielles.
Caractéristiques principales
Légèreté inégalée et charge minimale
- Taille ultra-miniature : 17,3 x 17,3 x 23,4 mm (y compris l'objectif de 9,1 mm)
- Ultra-léger : 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm)
- Consommation d'énergie ultra-faible : aussi basse que 0,5 W
FPA grand public avec imagerie claire
- Résolution 640x512 pour une intégration généralisée
- Clarté d'image améliorée : plusieurs algorithmes d'image de nouvelle génération pour une meilleure qualité d'image
Développement facile et intégration transparente
- Plusieurs options d'objectifs disponibles pour s'adapter à divers scénarios d'application
- Prend en charge plusieurs interfaces de sortie d'image : DVP8, LVDS, MIPI, USB 2.0 et BT.656
- Sortie de données RAW/YUV/Matrix-TEMP avec contrôle de port série
Spécifications du produit
| Modèle | iTL612Pro |
|---|---|
| Indicateurs du détecteur IR | |
| Matériau sensible | VOx |
| Résolution | 640*512 |
| Taille des pixels | 12 µm |
| Réponse spectrale | 8 µm ~ 14 µm |
| NETD typique | ≤40mK |
| Traitement d'image | |
| Fréquence d'images numérique | 25/30Hz/50Hz |
| Temps de démarrage | ≤5s |
| Vidéo numérique | RAW/YUV/Matrix-TEMP |
| Algorithme d'image | NUC/3DNR/DNS/DRC/EE |
| Affichage d'image | 10 (Noir chaud/Blanc chaud/Faux couleur) |
| Logiciel PC | |
| Module infrarouge | Contrôle du module et affichage vidéo |
| Électrique | |
| Interface externe standard | Interface 30 broches HRS : DF40C-30DP-0.4V(51) |
| Interface externe MIPI | Connecteur Panasonic 34 broches : AXE634124 |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tension d'alimentation | 4.2-5.5V |
| Consommation électrique typique | 0.5W |
| Mesure de température | |
| Température de fonctionnement | -10°C~+50°C |
| Plage de mesure de température | / |
| Précision de mesure de température | / |
| Mesure de température partielle | / |
| SDK | / |
| Mécanique | |
| Taille (objectif compris) | 17.3*17.3*23.4 (objectif 9.1mm) 17.3*17.3*30.2 (objectif 13mm) 17.3*17.3*38 (objectif 25mm) 17.3*17.3*54 (objectif 45mm) |
| Poids (objectif compris) | 13.7±0.5g (objectif 9.1mm) 20±0.5g (objectif 13mm) 27.3±0.5g (objectif 25mm) 51±0.5g (objectif 45mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40°C~+70°C |
| Température de stockage | -45°C~+85°C |
| Humidité | 5%~95%, sans condensation |
| Vibration | Vibration sinusoïdale, Fréquence : 10Hz~150Hz~10Hz, Valeur de crête : 0,15 mm, Direction axiale : X, Durée d'endurance : 8 min/axe, Cycles : 2 fois |
| Impact | Demi-onde sinusoïdale, 30g/11ms, Direction d'impact Axe X, 3 fois |
| Certification | ROHS2.0/REACH |
| Objectif optique | Athermique à mise au point fixe : 9.1/13/25/45mm |
Applications industrielles
- Lutte contre les incendies de forêt
- Maintenance électrique
- Inspection photovoltaïque
- Surveillance de sécurité
- Appareils portables
- Appareils portables
Profil de l'entreprise
SensorMicro est le premier fabricant et fournisseur de services de détecteurs infrarouges au monde. Il est disposé à fournir à ses clients du monde entier des détecteurs thermiques non refroidis et refroidis haute performance et à partager son expérience d'application professionnelle.
SensorMicro propose des détecteurs infrarouges, des noyaux de caméra et des modules avancés avec des formats et des bandes d'ondes polyvalents. Conçus pour la clarté, la sensibilité et l'efficacité, nos produits s'intègrent de manière transparente dans divers systèmes, permettant les applications d'imagerie et de détection de nouvelle génération dans toutes les industries.
Les détecteurs SensorMicro ont été largement utilisés dans la thermographie, la sécurité et la surveillance, la vision personnelle, l'automobile et les produits infrarouges grand public. La capacité de production de SensorMicro lui permet de répondre à la demande croissante de tous les marchés existants et émergents.
FAQ
1. Qu'est-ce qu'un détecteur infrarouge / capteur d'imagerie thermique ?
Les ondes infrarouges ne peuvent pas être vues par l'œil humain. Le détecteur infrarouge / capteur d'imagerie thermique est un dispositif opto-électrique qui réagit au rayonnement infrarouge et à l'énergie thermique, le convertit en signal électrique, puis produit des images thermiques visibles.
2. Qu'est-ce que le WLP ?
WLP signifie wafer level package (encapsulage au niveau du wafer). Il s'agit du processus consistant à réaliser un conditionnement sous vide poussé directement sur l'ensemble du wafer MEMS, puis à le graver et à le découper pour fabriquer un capteur infrarouge unique. Avec l'encapsulage métallique et céramique, ce sont les 3 principaux formats d'encapsulage des détecteurs infrarouges non refroidis.
3. Quel est l'avantage du WLP ?
Les détecteurs IR WLP sont spécialement conçus pour répondre aux exigences de miniaturisation et de faible coût dans l'application de la technologie infrarouge sur le marché de l'électronique grand public. SensorMicro, grâce à sa capacité de fabrication en volume, propose désormais une variété de solutions de modules infrarouges WLP pour stimuler de nouvelles applications sur les marchés émergents.
