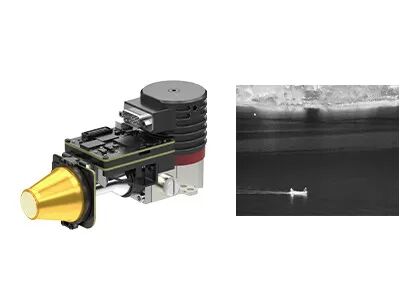

L'intégration rapide a refroidi le mégapixel 1280x1024/12μM du noyau EYAS1212 d'appareil-photo d'IR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Résolution | 1280x1024 | Pas de pixel | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Gamme spectrale | 3,7 ~ 4,8 μm MW |
| Taille | 149x58.5x71mm | Fréquence d'images | 1 ~ 100Hz Réglable |
| Surligner | Noyau de caméra IR EYAS 1212,noyau de caméra IR 1280x1024,modules de caméra refroidis par intégration 12um |
||
Description de produit
Noyau thermique refroidi EYAS1212
EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Module infrarouge refroidi pour une intégration rapide
Description du produit
EYAS1212 est un module infrarouge refroidi analogique-numérique haute résolution basé sur des formats 1280x1024 IR FPA au pas de 12μm.
Ce module AD comprend une carte de proximité qui fournit la synchronisation FPA et les alimentations sensibles.De plus, l'interface Camera Link produit des données brutes 16 bits, ce qui simplifie grandement l'intégration du détecteur au système.
Par conséquent, le module EYAS1212 AD permet aux clients OEM d'effectuer facilement un test d'acceptation rapide sur le détecteur infrarouge refroidi GST C1212M 1280x1024 / 12μm, de démarrer un développement secondaire rapide et de raccourcir leur période de développement de modules infrarouges refroidis ou de caméras thermiques infrarouges complètes ou de systèmes basés sur refroidis. détecteurs infrarouges.
Global Sensor Technology est un fournisseur de capteurs de détecteurs infrarouges et de cœurs de caméras thermiques OEM.Nous avons plus de 10 ans d'expérience dans les industries de l'imagerie thermique infrarouge.Nous avons une équipe de service après-vente professionnelle pour fournir aux clients une réponse professionnelle.Pour toute question ou problème, veuillez nous contacter à tout moment, nous serons dans un premier temps pour vous répondre.
Caractéristiques principales
- Facile à développer et à intégrer
- Sortie d'interface Cameralink Données brutes 16 bits, contrôle du port série
- Structure intégrée, les dimensions sont compatibles avec le détecteur
- Alimentation unique 5V
- Capable de capturer une cible mobile à grande vitesse
Spécifications du produit
| Modèle | EYAS1212 |
| Performances du détecteur infrarouge | |
| Résolution | 1280x1024 |
| Pas de pixel | 12μm |
| Cryorefroidisseur | RS058F |
| Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
| Temps de refroidissement (25°C) | ≤6min |
| NETD optimal (20°C) | ≤20mK |
| Mode travail | |
| Fréquence d'images | 1 ~ 100Hz Réglable |
| Mode travail | Instantané;Mode d'intégration ITR/IWR ;mode Windows ;Anti-épanouissement |
| Spécification électrique | |
| Interface externe standard | QSH 60 broches |
| Vidéo numérique | Cameralink : sortie de données brutes 16 bits |
| Synchronisation externe | CC1 : synchronisation externe INT/trame ;CC2 : Synchronisation externe MC |
| Communication | Port série Cameralink : TFG+/-, TC+/- ;9600bps |
| Source de courant | Panneau d'imagerie à 1 canal : 5 V Refroidisseur cryogénique 1 canal : 24 V |
| Consommation électrique stable | 9W |
| Dimensions (mm) | 149 × 58,5 × 71 |
| Lester | ≤680g |
| Température de fonctionnement | -40°C ~ +60°C |
| Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Applications industrielles
Le module d'imagerie thermique EYAS1212 est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
À propos de l'équipe infrarouge GST
FAQ
1. Classification des réseaux à plan focal infrarouge (FPA)
Selon la méthode de refroidissement, le réseau plan focal infrarouge peut être divisé en détecteurs d'imagerie thermique refroidis et non refroidis.Le détecteur infrarouge FPA refroidi adopte principalement une bouteille Dewar/un réfrigérateur à étranglement à démarrage rapide et une bouteille Dewar/un réfrigérateur à cycle de Stirling à l'heure actuelle.Alors que le détecteur infrarouge thermique FPA non refroidi fonctionne à température ambiante.C'est le cœur du système d'imagerie thermique non refroidi.Les matériaux thermosensibles les plus courants sont l'oxyde de vanadium (Vox) et le silicium amorphe (a-Si).Le matériau à base d'oxyde de vanadium est le choix dominant sur le marché actuel ;il a un coefficient de résistance à haute température et une sensibilité thermique élevée.
2. Principe de fonctionnement du réseau de plan focal infrarouge
Un réseau d'éléments photosensibles est agencé sur le détecteur de réseau à plan focal.Les rayons infrarouges émis depuis l'infini sont imagés sur ces éléments photosensibles du réseau plan focal à travers le système optique.Le détecteur convertit le signal lumineux en un signal électrique et effectue une amplification intégrale, un échantillonnage, un tampon de sortie et un système de multiplexage, et est finalement envoyé au système de surveillance pour former une image.
