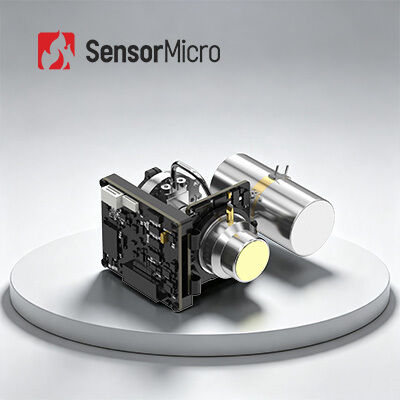

Module infrarouge refroidi HOT EYAS G1010HMG avec résolution 1024×768 et pas de pixel de 10 µm pour une intégration rapide

  • EYAS G1010HMG 1024×768 Resolution 10μm Pixel Pitch Cooled HOT Infrared Module for Fast Integration
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS G1010HMG
Quantité de commande min 1 pièce
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1024×768 Pas de pixels 10μm
NETD 20 mK(F2 ); 25 mK(F4) Gamme spectrale 3,7 ~ 4,8 μm MW
Taille 72×87×51mm Fréquence d'images 1 ~ 100 Hz réglable
Mettre en évidence

Noyau de caméra IR EYAS 1212

,

noyau de caméra IR 1280x1024

,

modules de caméra refroidis par intégration 12um
Laisser un message
Description de produit
Module infrarouge HOT refroidi EYAS G1010HMG 1024×768/10µm pour intégration rapide
Présentation du produit

Le module AD refroidi EYAS G1010HMG se compose d'un détecteur infrarouge HOT refroidi de 1024×768/10µm et d'une carte électronique AD, équipé d'un cryorefroidisseur Stirling rotatif RS046. Il convertit le signal de sortie analogique du détecteur infrarouge refroidi en un flux vidéo numérique, tout en fournissant l'alimentation et le timing de contrôle.

Ce module aide les clients OEM à tester et vérifier rapidement les détecteurs, simplifie le processus d'intégration entre les détecteurs infrarouges refroidis et les systèmes complets, et accélère considérablement le progrès du développement. Les modules HOT (température de fonctionnement jusqu'à 150K) offrent une optimisation de la taille, du poids et de la puissance (SWaP) et de la fiabilité, ce qui est idéal pour les applications légères nécessitant une grande stabilité.

Caractéristiques principales
  • Grand format, petit pixel : Développé sur la base d'un détecteur infrarouge MWIR HOT refroidi de grand format, petit pixel 1024×768/10µm, offrant des détails d'image plus fins
  • Circuit AD intégré : La conversion analogique-numérique permet une intégration rapide de la plateforme avec des dimensions cohérentes avec le détecteur
  • Technologie HOT, optimisation SWaP-C : Température de fonctionnement du plan focal augmentée à 150K avec une taille minimale ≤72×87×51mm, un poids aussi bas que 250g et une consommation d'énergie réduite à 6W
  • Performances exceptionnelles : Fréquence d'images réglable de 1 à 120 Hz, capable de capturer des cibles en mouvement rapide
  • Interface Camera Link : Sortie de données brutes 16 bits avec contrôle par port série
Spécifications du produit
Modèle EYAS G1010HMG
Résolution 1024×768
Taille des pixels 10µm
Réponse spectrale 3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD du détecteur IR (23℃) 20mK(F2)
25mK(F4)
Fréquence d'images 1~100Hz, réglable (50Hz par défaut)
Mode de fonctionnement Modes Snapshot, ITR/IWR, Anti-blooming, Mode Fenêtre
Interface externe standard 60 broches : 37201-SM060-032W1R01
5 broches : A1257WR-S-5P-LCP
Vidéo numérique CameraLink 16 bits (mode CameraLink DualBase)
Synchronisation externe CC1 : Synchronisation externe de trame
Communication CameraLink UART (par défaut) / RS232 (personnalisable)
Débit en bauds : 9600bps (par défaut)
Alimentation Carte AD : 5V
Cryorefroidisseur : 12V
Puissance stable (23℃) ≤6W
Temps de refroidissement (23℃) ≤3min
Dimensions (mm) 72×87×51
Poids (g) ≤250
Température de fonctionnement -40℃~+71℃
Applications industrielles

Le module d'imagerie thermique EYAS G1010HMG est largement utilisé dans de nombreux domaines tels que le CND, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, et plus encore.

Service standardisé
  • Documentation complète : Manuels produit, guides d'installation et références de sélection pour un démarrage sans devinettes
  • Assistance au développement et aux tests : Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilitées
  • Boîte à outils développeur avancée : SDK, API, algorithmes et outils de débogage pour une intégration approfondie
  • Support technique à distance : Support 24h/24 et 7j/7 avec réponse rapide et résolution rapide des problèmes critiques
  • Garantie : Pièces d'origine et respect strict des processus pour restaurer les performances optimales
Questions fréquemment posées
1. Classification des réseaux focaux infrarouges (FPA)

Selon la méthode de refroidissement, les réseaux focaux infrarouges peuvent être divisés en détecteurs thermiques refroidis et non refroidis. Le détecteur infrarouge FPA refroidi adopte principalement une bouteille Dewar/réfrigérateur à étranglement à démarrage rapide et une bouteille Dewar/réfrigérateur à cycle Stirling. Tandis que le détecteur thermique FPA non refroidi fonctionne à température ambiante et est le cœur des systèmes d'imagerie thermique non refroidis. Les matériaux les plus courants sensibles à la chaleur comprennent l'oxyde de vanadium (Vox) et le silicium amorphe (a-Si). Le matériau oxyde de vanadium est le choix dominant sur le marché actuel en raison de son coefficient de température élevé et de sa haute sensibilité thermique.

2. Principe de fonctionnement du réseau focal infrarouge

Un réseau d'éléments photosensibles est disposé sur le détecteur du réseau focal. Les rayons infrarouges émis depuis l'infini sont imagés sur ces éléments photosensibles du réseau focal par le système optique. Le détecteur convertit le signal lumineux en un signal électrique et effectue une amplification intégrale, un échantillonnage, un système de tampon de sortie et de multiplexage, et est finalement envoyé au système de surveillance pour former une image.
