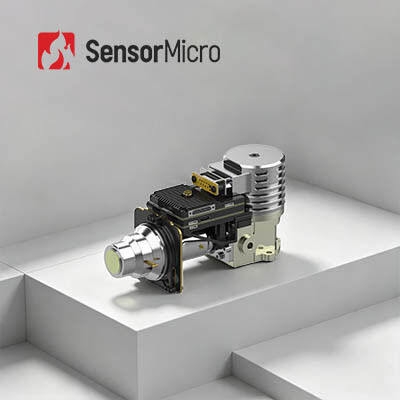

MWIR 1280×1024 Résolution refroidie par un noyau de caméra thermique avec une taille de pixel de 15 μm et une fréquence d'images de 50 Hz

  • MWIR 1280×1024 Resolution Cooled Thermal Camera Core with 15μm Pixel Size and 50Hz Frame Rate
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC1215MC
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution du détecteur 1280×1024/15μm Taille 160×60×85mm
Détecteur IR NETD (23℃) 20 mK (F2/F4) Fréquence d'images 50Hz
Gamme spectrale 3,7 ~ 4,8 μm Objectif en option Mise au point fixe 25 mm/F1.6
Mettre en évidence

MWIR a refroidi des modules de caméra

,

Modules refroidis 320x256 de caméra
Laisser un message
Description de produit
MWIR 1280×1024/15μm Corne de caméra thermique refroidie avec lentille de 25 mm
Vue d'ensemble du produit

Le noyau de la caméra infrarouge refroidie par MWIR HD GAVIN GC1215MC est équipé d'un détecteur refroidi par MWIR de 1280×1024/15μm développé par le fabricant lui-même.fournissant quatre fois le nombre de pixels des détecteurs conventionnels 640×512 dans la même zone d'image activeIl permet un champ de vision plus large et révèle plus de détails d'image.adapté à la détection de cibles en toutes conditions météorologiques dans diverses conditions de visibilité et en environnements difficiles.

Principales caractéristiques
  • Résolution mégapixels, qualité d'image exceptionnelle:Il est alimenté par un détecteur infrarouge refroidi à ondes moyennes de 1280×1024/15μm pour des images thermiques nettes et détaillées.et amélioration des bords (EE) pour une clarté supérieure.
  • Haute fiabilité, sensibilité supérieure:L'imagerie thermique refroidie par MWIR assure une excellente adaptabilité et cohérence entre les applications avec une sensibilité thermique exceptionnelle.
  • Facilité d'intégration, configuration flexible:Prend en charge l'interface CameraLink avec sortie de données d'image RAW / YUV. Plusieurs configurations optiques de zoom continu sont disponibles pour différents besoins.
Spécifications du produit
Modèle Le GAVIN GC1215MC
Résolution 1280 × 1024
Taille des pixels 15 μm
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Détecteur IR NETD ((23°C) Le système d'échantillonnage doit être conforme à l'annexe II.
Taux d'images 50 Hz
Mode d' atténuation Légendaire/histogramme/mixte
Zoom numérique Zoom numérique continu de 1 × à 8 ×
Direction de l' image Flip horizontalement/verticalement/diagonalement
Algoritme d'image RDC, Réduction du bruit des images 2D/3D, EE
Interface externe standard Interface de sortie dédiée HDMI à 25 broches J30JZ
Vidéo analogique PAL/NTSC
Vidéo numérique Norme: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique mono-mode/Fibre optique multimode
Synchronisation externe Standard: LV-TTL
Option: RS422/LVDS
La communication La norme est la suivante: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Énergie 24 V ± 4 V
Consommation d'énergie constante (à 23°C) ≤ 16 W
Temps de refroidissement ((23°C) ≤ 7 minutes et 30 s
Taille (en mm) 160 × 60 × 85
Poids (g) ≤ 850
Température de fonctionnement -40°C à +71°C
Vibration Vibration: intensité de transport à grande vitesse; Impact: demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions, 3 fois/direction
Lentilles optiques Focalisation fixe: 25 mm/F1.6
Applications industrielles
  • Tests non destructifs
  • Surveillance environnementale
  • Surveillance à longue distance
  • Recherche scientifique
À propos de SensorMicro
  • Une expertise technique approfondie:Avec de nombreuses années d'expérience dans la technologie des capteurs infrarouges, nous avons de solides capacités dans la conception de puces, la fabrication de plaquettes, l'emballage et les tests, et l'intégration des systèmes.
  • Concentré sur l'innovation:Engagé à conduire les percées technologiques dans l'imagerie thermique, repoussant constamment les limites dans NETD, SWaP, et la température de fonctionnement.
  • Portfolio de produits diversifié:Une gamme complète de composants de détection infrarouge, à la fois refroidis et non refroidis, fournissant des solutions sur mesure pour diverses industries.
  • Validation rigoureuse de la fiabilité:Les produits sont soumis à plusieurs procédures d'essai pour assurer leur stabilité et leur fiabilité à long terme.
  • Assistance technique professionnelle:L'équipe d'ingénierie travaille en étroite collaboration avec les clients pour accélérer l'intégration du système et améliorer l'efficacité.
Questions fréquemment posées
1Comment fonctionne le microbolomètre à plan focal non refroidi?

En utilisant le principe de l'effet thermique rayonnant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie du rayonnement infrarouge en énergie thermique avec un matériau d'absorption infrarouge,de sorte que la température du matériau sensible augmenteAlors, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2Quel est l'avantage d'un microbolomètre vox non refroidi?

Le détecteur de plan focal infrarouge non refroidi n'a pas besoin d'un appareil de refroidissement intégré Dewar (IDCA) et peut fonctionner à température ambiante.petite tailleBien que la sensibilité du détecteur de plan focal infrarouge non refroidi ne soit pas aussi bonne que celle des détecteurs infrarouges refroidi, après des années de développement, le détecteur de plan focal infrarouge non refroidi a été développé pour être un détecteur de détecteurs infrarouges.sa performance en termes de coûts a été évidemment meilleure que le détecteur refroidi, qui a une perspective d'application plus large.
