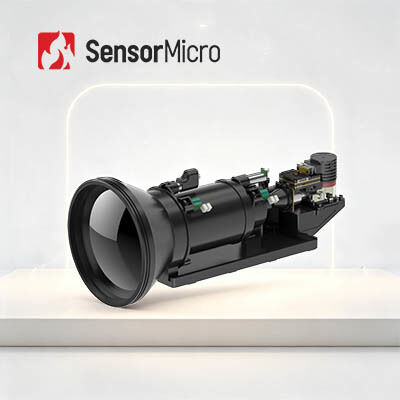

Module d'imagerie thermique MWIR refroidi à haute fréquence d'images et résolution 640x512 avec NETD de 16mK

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC615MA
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Taper Module de caméra thermique refroidie Poids ≤680g
Résolution 640x512/15μm Détecteur IR NETD (23℃) 16mK(F2);18mK(F4)
Taille 142 × 58,5 × 80 mm Longueur d'onde moyenne 3,7 ~ 4,8 μm
Mettre en évidence

Module de formation d'images thermiques de MWIR

,

Cadre élevé Rate Thermal Imaging Module
Laisser un message
Description de produit
Module d'imagerie thermique MWIR refroidi à haute fréquence d'images 640x512/15 µm
Présentation du produit

Module d'imagerie thermique MWIR refroidi à haute fréquence d'images 640x512/15 µm avec refroidisseur cryogénique RS058

Le GAVIN GC615MA est un module d'imagerie thermique MWIR refroidi. Il se compose d'un détecteur infrarouge MWIR 640x512/15 µm avec un cryorefroidisseur Stirling basse température RS058, une électronique matérielle et divers algorithmes de traitement d'image sont également intégrés pour présenter des images thermiques nettes et claires.

Divers algorithmes de traitement d'image sont déjà intégrés dans l'électronique du GAVIN GC615MA pour produire des images infrarouges claires dans l'obscurité totale ou par mauvais temps. Il peut détecter et reconnaître les risques et les menaces à longue distance tout en présentant plus de détails sur la cible à courte distance.

Lorsqu'il est intégré à un détecteur infrarouge MWIR refroidi 640x512 / 15 µm, la fréquence d'images du GAVIN GC615MA peut être configurée jusqu'à 100 Hz, ce qui est très adapté aux applications nécessitant l'observation d'objets en mouvement rapide.

Nous sommes spécialisés dans la conception, la fabrication, la vente et le marketing de détecteurs thermiques infrarouges et de cœurs de caméras thermiques. Nous pouvons fournir à nos clients une variété de solutions d'imagerie thermique infrarouge qui réduisent le temps de développement secondaire et diminuent considérablement le coût pour les clients.

Caractéristiques principales
  • FPA grand public, large compatibilité
    • Développé sur la base d'un détecteur infrarouge MWIR refroidi 640×512/15 µm, garantissant une qualité d'image stable
    • Algorithmes d'image de nouvelle génération intégrés, y compris DRC, réduction du bruit 2D/3D et EE (amélioration des bords) pour une imagerie plus claire
  • Haute fiabilité, haute sensibilité
    • L'infrarouge MWIR refroidi assure une excellente polyvalence et cohérence
    • Haute sensibilité thermique avec une NETD aussi basse que 16 mK
  • Intégration facile, configuration flexible
    • Interface vidéo Cameralink avec sortie de données d'image RAW/YUV
    • Plusieurs configurations optiques à zoom continu disponibles
Spécifications du produit
Modèle GAVIN GC615MA
Indicateurs
Résolution 640×512
Taille des pixels 15 µm
Réponse spectrale 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm
NETD du détecteur IR (23℃) 16 mK (F2)
18 mK (F4)
Traitement d'image
Fréquence d'images 50 Hz/100 Hz
Zoom numérique Zoom numérique continu de 1× à 8×
Orientation de l'image Retournement horizontal/vertical/diagonal
Algorithme d'image DRC, réduction du bruit d'image 2D/3D, EE
Électrique
Vidéo analogique PAL/NTSC
Vidéo numérique Standard : DVP/LVDS/USB2.0 à 50 Hz
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Synchronisation externe Standard : LV-TTL
Option : RS422/LVDS
Communication Standard : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Alimentation 24 V ± 4 V
Consommation électrique stable (23℃) ≤ 10 W
Temps de refroidissement (23℃) ≤ 8 min
Taille (mm) 142×58.5×80
Poids (g) ≤ 680
Température de fonctionnement -40℃ ~ +71℃
Objectif optique
Options d'objectif Focale fixe : 25 mm/F2
Zoom continu : 30~240 mm/F4, 15~300 mm/F4, 45~450 mm/F4, 35~690 mm/F4, 32~730 mm/F4
Applications industrielles
  • END (Essais non destructifs)
  • Surveillance environnementale
  • Surveillance à longue portée
  • Recherche scientifique
Service standardisé
Documentation complète : Manuels produit, guides d'installation et références de sélection. Commencez sans deviner.
Assistance au développement et aux tests : Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilitées.
Boîte à outils de développement avancée : SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
Support technique à distance : Assistance 24h/24 et 7j/7 : réponse rapide et résolution rapide des problèmes critiques.
Garantie : Pièces d'origine et respect strict des processus pour restaurer les performances optimales.
Questions fréquemment posées
1. Qu'est-ce que l'imagerie thermique infrarouge ?
L'imagerie thermique infrarouge est une méthode d'utilisation du rayonnement infrarouge et de l'énergie thermique pour recueillir des informations sur les objets, afin de créer des images d'eux, ou d'obtenir des informations de température sur les objets, même dans des environnements de faible visibilité.
2. Quelles sont les principales considérations pour un détecteur infrarouge / module thermique pour votre application ?
  • La résolution du détecteur
  • La taille des pixels
  • La NETD
  • La qualité de l'image
  • Les options d'objectif
  • La consommation d'énergie
  • La taille et le poids
  • L'interface mécanique et électrique
  • Le budget
3. Comment choisir un objectif de caméra thermique infrarouge adapté ?
  • Un objectif standard peut convenir à des cibles normales à une distance appropriée
  • Pour un téléobjectif, il convient aux cibles relativement petites et nécessitant d'être vues de loin
  • Pour voir plus de détails sur les objets à courte distance, un objectif grand angle est préférable
  • Un objectif macro permet de voir des cibles très petites à courte distance, comme un circuit intégré
