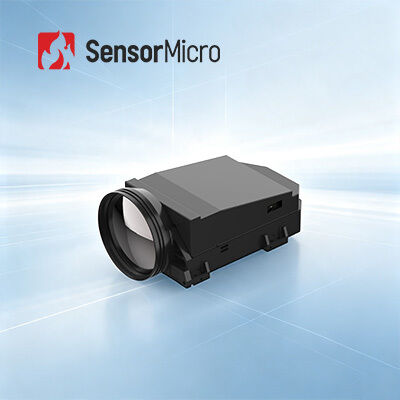

Module thermique infrarouge refroidi à longue portée avec résolution 1280x1024 et pixel pitch 12μm

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC1212MA
Quantité de commande min 1 pièce
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Haute définition 1280x1024 Pas de pixels 12μm
Fréquence d'images 50Hz NETD 18 mK(F2/F4)
Refroidisseur cryogénique RS058 Gamme spectrale 3,7 ~ 4,8 μm MW
Mettre en évidence

Noyau de module de détecteur IR 12um

,

module de détecteur IR 1280x1024
Laisser un message
Description de produit
Détection à longue portée Module thermique IR refroidi 1280x1024 12μm
Vue d'ensemble du produit

Le noyau de la caméra infrarouge refroidie MWIR HD GAVIN GC1212MA est équipé d'un détecteur refroidi MWIR 1280×1024/12μm développé par l'entreprise.fournissant quatre fois le nombre de pixels d'un détecteur 640×512 classique dans la même zone d'image activeCela permet un champ de vision plus large et révèle plus de détails d'image.

Équipé de plusieurs algorithmes de traitement d'image, il fournit directement des images haute définition, adaptées à la détection de cibles en toutes conditions météorologiques dans diverses conditions de visibilité et environnements difficiles.Il peut détecter et reconnaître les risques et les menaces à longue distance tout en présentant plus de détails sur la cible à courte distance.

Avec une résolution de 1280x1024 de grand tableau, il peut réaliser un champ de vision plus large et fournir plus de détails d'image.La taille réduite des pixels de 12 μm offre une meilleure résolution spatiale et correspond à une mise au point optique plus courte pour atteindre la même mission de portée.

Principales caractéristiques
  • Résolution mégapixels, qualité d'image exceptionnelle- Alimenté par un détecteur infrarouge refroidi à ondes moyennes de 1280×1024/12μm pour une imagerie thermique nette et détaillée.et amélioration des bords (EE) pour une clarté supérieure.
  • Haute fiabilité, sensibilité supérieure- La technologie d'imagerie thermique refroidie à ondes moyennes assure une excellente adaptabilité et cohérence entre les applications.
  • Intégration facile, configuration flexible- Prend en charge l'interface CameraLink avec sortie de données d'image RAW/YUV. Plusieurs configurations optiques de zoom continu sont disponibles pour différents besoins.
Spécifications du produit
Modèle Le GAVIN GC1212MA
Résolution 1280 × 1024
Taille des pixels 12 μm
Cryocooler Résistance à la combustion
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Détecteur IR NETD ((23°C) Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Taux d'images 50 Hz
Mode d' atténuation Légendaire/histogramme/mixte
Zoom numérique Zoom numérique continu de 1 × à 8 ×
Direction de l' image Flip horizontalement/verticalement/diagonalement
Algoritme d'image RDC, Réduction du bruit des images 2D/3D, EE
Interface externe standard Interface de sortie dédiée HDMI à 25 broches J30JZ
Vidéo analogique PAL/NTSC
Vidéo numérique Norme: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique mono-mode/Fibre optique multimode
Synchronisation externe Standard: LV-TTL
Option: RS422/LVDS
La communication La norme est la suivante: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Énergie 24 V ± 4 V
Consommation d'énergie constante (à 23°C) ≤ 11 W
Temps de refroidissement ((23°C) ≤ 8 minutes
Taille (en mm) 149 x 58,5 x 80
Poids (g) ≤ 680
Température de fonctionnement -40°C à +71°C
Vibration Vibration: intensité de transport à grande vitesse; Impact: demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions, 3 fois/direction
Options de lentilles optiques La mise au point fixe: 19 mm/F2
Zoom continu: 60 à 360 mm/F4, 37,5 à 750 mm/F4, 100 à 1000 mm/F4
Applications industrielles

Le module de caméra infrarouge thermique GAVIN GC1212MA est largement utilisé dans de nombreux domaines tels que la TND, la surveillance de l'environnement, la surveillance à longue portée, la recherche scientifique, etc.

Solutions de détection IR
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges disponibles - Détecteurs infrarouges non refroidis et refroidis de différents formats et tailles de pixels
  • Production en série pour assurer une livraison rapide - Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
1Principe de fonctionnement de l'imagerie optique par gaz

La caméra d'imagerie optique du gaz peut détecter rapidement le gaz sans arrêter temporairement la chaîne de production en identifiant la différence de rayonnement infrarouge entre le gaz et le fond.Il visualise si une fuite de gaz existe et localise avec précision la source de fuite.

2Application de l'imagerie optique par gaz

Le développement et l'intégration de solutions d'imagerie optique de gaz basées sur des détecteurs infrarouges SensorMicro et des modules thermiques sont matures et largement appliquées dans divers secteurs.Ces solutions résolvent les problèmes de fuite de gaz dans le pétrole, du gaz naturel, de l'industrie chimique, de l'électricité et de la surveillance de la protection de l'environnement, contribuant de manière significative à la protection de l'environnement, à la conservation de l'énergie, à une production sûre,et santé au travail.
