15μM 640x512 MCT MWIR a refroidi le module thermique avec l'Assemblée plus fraîche intégrée de vase Dewar
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 15μm | Cryocooler | RS058 |
---|---|---|---|
NETD | ≤17mK | Domaine spectral | 3.7~4.8μm |
Taille | 147x58.5x71mm | Poids | ≤680g |
Surligner | Module thermique refroidi 640x512 MWIR,Module thermique refroidi MCT MWIR,Modules de caméra MWIR 15uM |

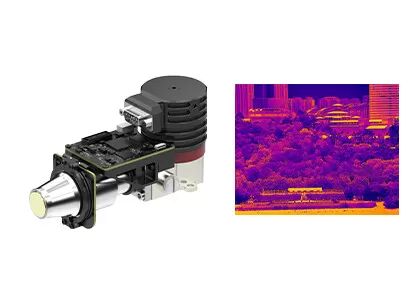

15μm 640x512 MCT MWIR Refroidi Module Thermique Avec Refroidisseur Dewar Intégré
Les modules AD refroidis de la série EYAS ont la fonction de préamplificateur pour convertir le signal analogique des détecteurs IR refroidis en une sortie de flux vidéo numérique.Il est disponible avec différents formats de résolution et différentes bandes d'ondes.EYAS615A est un membre de la famille EYAS avec détecteur refroidi MWIR 640x512 / 15μm et cryocooler RS058 intégré.
Avec le module AD refroidi de la série EYAS, il est facile pour les clients OEM d'effectuer un test d'acceptation rapide sur les détecteurs infrarouges GST, de démarrer un développement secondaire rapide et de raccourcir leur période de développement de modules et de produits complets basés sur des détecteurs infrarouges refroidis.
Global Sensor Technology est spécialisé dans la conception, la fabrication, la vente et la commercialisation de détecteurs d'imagerie thermique et de modules infrarouges.Nous pouvons fournir à nos clients une variété de solutions d'imagerie thermique infrarouge qui raccourcissent le temps de développement secondaire et réduisent considérablement les coûts pour les clients.
- Résolution du détecteur : 640x512 / 15μm
- Matériau du détecteur : MCT / HgCdTe
- Cryorefroidisseur : RS058
- Fréquence d'image : 1 ~ 120 Hz réglable
- Taille : 147 × 58,5 × 71 mm
- Poids : ≤680g
- Facile à développer et à intégrer
Modèle | EYAS615A |
Performances du détecteur infrarouge | |
Résolution | 640x512 |
Pas de pixel | 15μm |
Cryorefroidisseur | RS058 |
Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
Temps de refroidissement (25°C) | ≤6min |
NETD optimal (20°C) | ≤17mK |
Mode travail | |
Fréquence d'images | 1 ~ 120Hz Réglable |
Mode travail | Instantané;Mode d'intégration ITR/IWR ;mode Windows ;Anti-épanouissement |
Spécification électrique | |
Interface externe standard | QSH 60 broches |
Vidéo numérique | Cameralink : sortie de données brutes 16 bits |
Synchronisation externe | CC1 : synchronisation externe INT/trame ;CC2 : Synchronisation externe MC |
Communication | Port série Cameralink : TFG+/-, TC+/- ;9600bps |
Source de courant | Panneau d'imagerie à 1 canal : 5 V Refroidisseur cryogénique 1 canal : 24 V |
Consommation électrique stable | 7W |
Dimensions (mm) | 147 × 58,5 × 71 |
Lester | ≤680g |
Température de fonctionnement | -40°C ~ +60°C |
Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Le module d'imagerie thermique EYAS615A est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. A quoi sert un cryorefroidisseur ?
Les cryorefroidisseurs sont des machines qui maintiennent les capteurs extrêmement froids afin que des images thermiques puissent être prises lors de missions à long terme.Dans de nombreuses applications haut de gamme, les capteurs qui capturent les images nécessitent des températures extrêmement basses.
2. Quels sont les principaux facteurs pour mesurer la qualité du Cryocooler ?
La longue durée de vie de la batterie et un fonctionnement fiable sont les principaux facteurs permettant de mesurer la qualité d'un cryorefroidisseur.Le refroidisseur cryogénique GSTiR a une large plage de températures de fonctionnement et une excellente fiabilité.Son MTTF (Mean Time to Failures) a atteint 10 000 heures, ce qui répond aux exigences de démarrage 24h/24 et 7j/7.
3. Qu'est-ce que le MTTF ?
Le MTTF (Mean Time to Failure) mesure la fiabilité d'une pièce.Il vous indique combien de temps dure en moyenne une pièce avant qu'elle ne casse et que vous deviez la remplacer.À la base, il vous renseigne sur la qualité des pièces que vous achetez.Plus ils durent longtemps, plus vous en tirez de valeur.
