Module thermique refroidi MWIR avec assemblage de refroidisseur Dewar intégré

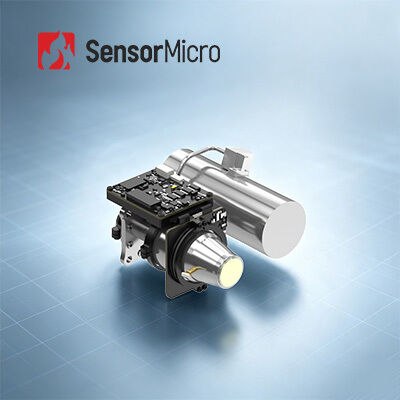

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS G615ME
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 15μm Fréquence d'images 1 ~ 100 Hz, réglable
NETD 16mK(F2); 18 mK(F4) Gamme spectrale 3,7 ~ 4,8 μm
Taille 110×105×60mm Poids ≤590g
Mettre en évidence

Module thermique refroidi MWIR 640x512

,

Module thermique refroidi MCT MWIR

,

Modules caméra MWIR 15µm
Laisser un message
Description de produit
15 μm 640x512 MCT MWIR Module thermique refroidi avec assemblage de refroidisseur Dewar intégré
Vue d'ensemble du produit

Le module AD refroidi EYAS G615ME est constitué d'un détecteur infrarouge refroidi MWIR de 640x512/15μm intégré à une carte AD (analogue-numérique).Le module convertit les signaux de sortie analogiques des détecteurs refroidis en flux vidéo numériques tout en fournissant la puissance d'entraînement nécessaire et les signaux de réglage du temps.

Alimenté par un cryocooler Stirling linéaire haute performance, le module fonctionne plus longtemps et plus stable, permettant aux clients OEM d'évaluer et de valider rapidement les détecteurs infrarouges,rationalisation de l'intégration des systèmes et accélération des projets de développement.

Principales caractéristiques
  • Conversion analogique en numérique, développement accéléré- basé sur des détecteurs infrarouges refroidis 640×512 MWIR avec circuit AD intégré pour la conversion analogique en numérique; conception intégrée compacte avec des dimensions compatibles avec le détecteur;résolution générale pour une adoption plus large
  • Cryocooler linéaire pour une durée de vie plus longue- Équipé d'un cryocooler Stirling linéaire LS723 haute performance pour une durée de vie prolongée; supporte un fonctionnement continu 24 heures sur 24 et 7 jours sur 7
  • Excellente performance, intégration facile- Taux d'images réglable de 1 à 100 Hz pour capturer des cibles en mouvement rapide; l'interface Camera Link produit des données brutes de 16 bits avec commande par port série
Spécifications du produit
Modèle Le système EYAS G615ME
Indicateurs Résolution: 640×512
Taille des pixels: 15 μm
Réponse spectrale: 3,7 μm±0,2 μm·4,8 μm±0,2 μm
Détecteur IR NETD ((23°C): 16mK ((F2), 18mK ((F4)
Mode de fonctionnement Taux d'images: 1 à 100 Hz, réglable
Mode de fonctionnement: instantané
Mode d'intégration des RTI/RTI
Anti-floraison
Mode Windows
Électricité Interface externe standard: 60 broches: 37201-SM060-032W1R01, 5 broches: A1257WR-S-5P-LCP
Vidéo numérique: 16 bits CameraLink (mode de base de CameraLink)
Synchronisation externe: CC1:
Communication: CameraLink UART (par défaut) /RS232 (personnalisable), taux de Baud: 9600bps (par défaut)
L'alimentation électrique: carte AD: 5V, cryocooler: 24V
Puissance constante (23°C): ≤ 14 W
Temps de refroidissement ((23°C): ≤6min30s
Taille (en mm) 110 × 105 × 60
Poids (g) ≤ 590
Température de fonctionnement -40°C à +71°C
Applications industrielles
  • Tests non destructifs
  • Surveillance environnementale
  • Surveillance à longue distance
  • Recherche scientifique
Service normalisé
  • Documentation complète:Manuels du produit, guides d'installation et références de sélection pour une mise en œuvre immédiate
  • Assistance au développement et aux essais:Services d'essais intégrés par échantillonnage, d'évaluation des performances et de vérification des paramètres
  • Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie
  • Assistance technique à distance:Assistance 24/7 avec une réponse rapide et une résolution rapide des problèmes critiques
  • La garantie:Pièces d'origine et application stricte du procédé pour restaurer des performances optimales
Questions fréquemment posées
À quoi sert un cryocooler?

Les cryocoolers sont des machines qui gardent les capteurs extrêmement froids afin que des images thermiques puissent être prises lors de missions à long terme.les capteurs qui capturent des images nécessitent des températures extrêmement basses.

Quels sont les principaux facteurs pour mesurer la qualité du Cryocooler?

Une longue durée de vie de la batterie et un fonctionnement fiable sont les principaux facteurs pour mesurer la qualité d'un cryocooler.Son MTTF (temps moyen d'échec) a atteint 10, 000 heures, ce qui répond aux exigences d'un fonctionnement de démarrage 24*7.

Qu'est-ce que le MTTF?

MTTF (Mean Time to Failure) mesure la fiabilité d'une pièce. Il vous montre combien de temps en moyenne une pièce dure avant qu'elle se casse et que vous ayez à la remplacer.Cela vous indique la qualité des pièces que vous achetez.Plus ils durent, plus vous en retirez de valeur.
