Détecteur infrarouge MCT MWIR Module thermique refroidi 640x512/15μm
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | GAVIN615B |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 / 15μm | NETD | ≤ 20mk |
|---|---|---|---|
| Gamme spectrale | 3,7 ~ 4,8 μm MW | Fréquence d'images | 50Hz/100Hz |
| Taille | 125x92x67mm | Poids | ≤650g |
| Mettre en évidence | Le détecteur a refroidi le module thermique 640x512,MWIR a refroidi le module thermique 15μM,Modules infrarouges de caméra de MCT |
||
Description de produit

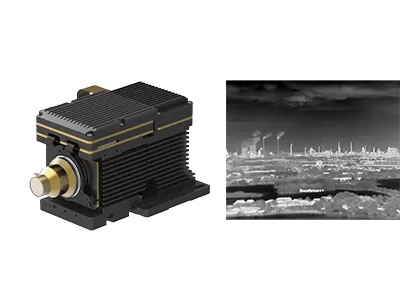

Module thermique refroidi avec détecteur infrarouge MCT MWIR de 640x512 / 15 μm
Description du produit
GAVIN615B est un module d'imagerie thermique à ondes moyennes refroidi développé par SensorMicro. Il se compose d'un détecteur IR MWIR HgCdTe 640x512 / 15μm avec cryocooler RS046,L'électronique matérielle et divers algorithmes de traitement d'image sont également intégrés pour présenter des images thermiques nettes et claires.Il est efficace pour une plage spectrale de 3,7 μm à 4,8 μm MW.
Le GAVIN615B est configuré avec un cryocooler RS046, de taille très compacte, mesurant 125x92x67mm de dimension et pesant moins de 650g de poids.Avec interface cameralink standard industrielle, caméra infrarouge ou intégrateur de système peuvent concevoir ou intégrer leur propre caméra complète facilement sur la base du module d'imagerie thermique GAVIN615B.
Principales caractéristiques
- Sensitivité élevée, NETD≤20mK
- Détection à longue portée
- Taux d'images réglable
- Facilité d'intégration dans le système
Spécifications du produit
| Modèle | Le groupe GAVIN615B |
| Performance du détecteur IR | |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Cryocooler | Résultats de l'enquête |
| Plage spectrale | 30,7 μm ∙ 4,8 μm MW |
| Temps de refroidissement (20°C) | ≤ 7 minutes |
| NETD (20°C) | ≤ 20 mK |
| Traitement des images | |
| Taux d'images | 50 Hz ou 100 Hz |
| Mode d' atténuation | Légendaire/histogramme/mixte |
| Zoom numérique | Pour les véhicules à moteur: |
| Direction de l' image | Flip horizontalement/verticalement/diagonalement |
| Algoritme d'image | NUC/AGC/IDE |
| Spécification électrique | |
| Interface externe standard | J30JZ 25 épingles |
| Vidéo analogique | - Je ne sais pas. |
| Vidéo numérique | 16 bits RAW/YUV: sortie 16 bits DVP/Cameralink |
| Synchronisation externe | Synchronisation externe du cadre: RS422 |
| La communication | RS422, 115200 bps |
| Énergie | 20 à 28 VDC |
| Consommation d'électricité stable | 12 W |
| Dimension (mm) | 125 x 92 x 67 |
| Le poids | ≤ 650 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
| Lentilles optiques | |
| Lentille optionnelle | Zoom continu 60 à 240 mm/F4 15 à 300 mm/F4 21 à 420 mm/F4 35 à 690 mm/F4 |
Applications industrielles
Le module de caméra infrarouge thermique GAVIN615B est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Notre gamme de produits
Haute sensibilité et excellentes performances
Technologie de pointe dans l'industrie infrarouge
Différents détecteurs infrarouges
Détecteurs IR non refroidis et refroidis de différents formats et tailles de pixels
Production en série pour assurer une livraison rapide
Trois lignes de production avec une capacité de production annuelle de millions de détecteurs.
Questions fréquemment posées
1À quoi sert un cryocooler?
Les cryocoolers sont des machines qui gardent les capteurs extrêmement froids afin que des images thermiques puissent être prises lors de missions à long terme.les capteurs qui capturent des images nécessitent des températures extrêmement basses.
2. Quels sont les principaux facteurs pour mesurer la qualité du Cryocooler?
Une longue durée de vie de la batterie et un fonctionnement fiable sont les principaux facteurs pour mesurer la qualité d'un cryocooler.Son MTTF (temps moyen d'échec) a atteint 10, 000 heures, ce qui répond aux exigences d'un fonctionnement de démarrage 24*7.
3. Qu'est-ce que le MTTF?
MTTF (Mean Time to Failure) mesure la fiabilité d'une pièce. Il vous montre combien de temps en moyenne une pièce dure avant qu'elle se casse et que vous ayez à la remplacer.Il vous indique la qualité des pièces que vous achetez.Plus ils durent, plus ils vous valent.
4Quelles sont les applications de l'imagerie thermique?
La mesure de la température et l'imagerie par tous les temps sont deux fonctions de base de la technologie d'imagerie thermique infrarouge.Les produits développés sur la base de ces deux technologies sont largement utilisés dans la sécurité et la surveillance, les charges utiles des drones, l'inspection industrielle, la lutte contre les incendies, la maintenance prédictive, le système ADAS, la prévention des épidémies, l'IAOT, etc.
