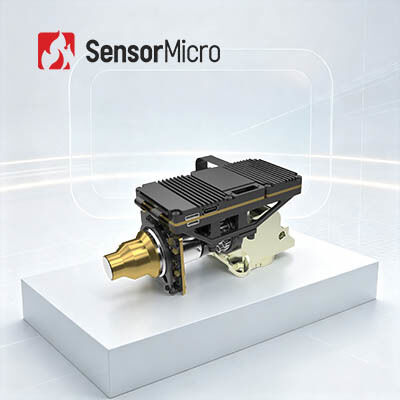

Module thermique refroidi avec détecteur infrarouge MWIR de résolution 640x512 et taille de pixel de 15 µm doté d'un cryorefroidisseur RS046

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC615MB
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 15μm Détecteur IR NETD (23℃) 20 mK(F4 ); 25mK(F5.5)
Gamme spectrale 3,7 ~ 4,8 μm MW Fréquence d'images 50 Hz/100 Hz
Taille 120×84×60mm Poids ≤ 440 g
Mettre en évidence

Le détecteur a refroidi le module thermique 640x512

,

MWIR a refroidi le module thermique 15μM

,

Modules infrarouges de caméra de MCT
Laisser un message
Description de produit
Module thermique refroidi avec détecteur infrarouge MWIR 640x512 / 15 μm
Vue d'ensemble du produit

Le GAVIN GC615MB est un module d'imagerie thermique à ondes moyennes refroidi développé par SensorMicro.et des algorithmes de traitement d'image avancés pour fournir des images nettesLa gamme spectrale efficace est de 3,7 μm à 4,8 μm MW.

Le GAVIN GC615MB est configuré avec un cryocooler RS046, il est compact, mesure 120×84×60 mm et pèse moins de 440 g.Avec une consommation d'énergie stable aussi basse que 10 W et une interface CameraLink standard industrielle, les caméras infrarouges et les intégrateurs de systèmes peuvent facilement concevoir des solutions de caméra complètes.

Principales caractéristiques
  • Le FPA général, une large compatibilité:Propulsé par un détecteur infrarouge refroidi à ondes moyennes de 640×512/15μm pour une imagerie thermique détaillée avec RDC intégré, réduction du bruit 2D/3D et algorithmes d'amélioration des bords
  • Haute fiabilité, sensibilité supérieure:La technologie d'imagerie thermique refroidie MWIR assure une excellente adaptabilité et cohérence avec une sensibilité thermique exceptionnelle (NETD ≤ 20mK)
  • Facilité d'intégration, configuration flexible:Prend en charge l'interface CameraLink avec sortie de données d'image RAW/YUV et plusieurs configurations optiques de zoom continu
Spécifications du produit
Modèle Je ne sais pas.
Indicateurs
Résolution 640 × 512
Taille des pixels 15 μm
Cryocooler Résultats de l'enquête
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Détecteur IR NETD ((23°C) 20mK ((F4)
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Traitement des images
Taux d'images 50 Hz ou 100 Hz
Mode d' atténuation Légendaire/histogramme/mixte
Zoom numérique Zoom numérique continu de 1 × à 8 ×
Direction de l' image Flip horizontalement/verticalement/diagonalement
Algoritme d'image RDC, Réduction du bruit des images 2D/3D, EE
Électricité
Interface externe standard Le numéro d'identification du véhicule est le numéro d'identification du véhicule.
Vidéo analogique PAL/NTSC
Vidéo numérique La norme est la suivante: DVP/LVDS/USB2.0@50Hz
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique mono-mode/Fibre optique multimode
Synchronisation externe Standard: LV-TTL
Option: RS422/LVDS
La communication La norme est la suivante: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Énergie 24 V ± 4 V
Consommation d'énergie constante (à 23°C) ≤ 10 W
Temps de refroidissement ((23°C) ≤ 8 minutes
Taille (en mm) 120 × 84 × 60
Poids (g) ≤ 440
Température de fonctionnement -40°C à +71°C
Vibration Vibration: intensité de transport à grande vitesse; Impact: demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions, 3 fois/direction
Lentilles optiques
Options de lentilles Pour les appareils de surveillance de l'état d'urgence, la valeur de l'échantillon doit être égale ou supérieure à:
Zoom continu: 15 à 300 mm/F4 23 à 450 mm/F4
Applications industrielles

Le module de caméra infrarouge thermique GAVIN GC615MB est largement utilisé dans les domaines NDT, surveillance environnementale, surveillance à longue portée, recherche scientifique et autres domaines connexes.

Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges disponibles (détecteurs infrarouges non refroidis et refroidis de différents formats et tailles de pixels)
  • Production en série pour assurer une livraison rapide (trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs)
Questions fréquemment posées
À quoi sert un cryocooler?

Les cryocoolers maintiennent les capteurs à des températures extrêmement basses pour permettre l'imagerie thermique lors de missions à long terme.De nombreuses applications haut de gamme nécessitent des capteurs fonctionnant à ces basses températures pour une capture d'image optimale.

Quels sont les principaux facteurs pour mesurer la qualité du Cryocooler?

La longue durée de vie de la batterie et le fonctionnement fiable sont les principaux indicateurs de qualité.avec MTTF (temps moyen jusqu'à défaillance) atteignant 10,000 heures pour répondre aux exigences opérationnelles 24/7.

Qu'est-ce que le MTTF?

Le MTTF (Mean Time to Failure) mesure la fiabilité des pièces en indiquant la durée de vie moyenne avant remplacement.Cette métrique permet de mieux comprendre la qualité et la valeur des composants - les pièces plus durables offrent une plus grande valeur.

Quelles sont les applications de l'imagerie thermique?

La technologie d'imagerie thermique infrarouge sert principalement à la mesure de la température et aux fonctions d'imagerie en toutes conditions météorologiques.inspection industrielle, la lutte contre les incendies, la maintenance prédictive, l'ADAS, la prévention des épidémies et les applications AIoT.
