Module thermique non refroidi typique 640x512 30Hz NETD 40mk de caméra pour des bourdons

Module non refroidi de caméra de courant ascendant de 640x512 12μm pour les bourdons NETD≤40mk typique

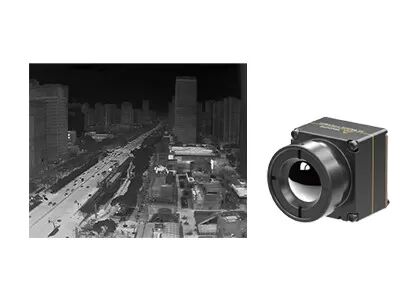

Le noyau infrarouge de caméra d'iTL612R intègre le détecteur thermique infrarouge de niveau du paquet de gaufrette de 640x512/12μm (WLP). C'est un module radiométrique non refroidi de formation d'images thermiques de LWIR pour des bourdons avec le domaine spectral de 8 à 14μm.

caractéristiques thermiques de module de la caméra iTL612 dans la présentation pointue et croquante d'image, la dimension compacte et le coût bas. Orienté pour l'échange entièrement optimisé, le module thermique non refroidi d'iTL612R fournit à une solution fiable pour l'intégration de système infrarouge l'espace limité. Sa structure compacte a atteint le niveau supérieur du même module de spécifications. Elle a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.

Le module iTL612 thermique est particulièrement développé pour le champ de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, le Forest Fire Prevention, la sécurité urbaine etc.



Conception compacte et légère
• Taille : 21mm×22.3mm×27.3mm (avec la lentille de 9.1mm)
• Poids : 20.8g±1.5g (avec la lentille de 9.1mm)
• Consommation de puissance faible aussi bas que 0.7W

Image claire et radiométrie précise
• Algorithme tout neuf de processus d'image : NUC/3DNR/DNS/DRC/EE
• Appui Windows/Linux/ARM SDK
• Appui mesure régionale, de point et d'isotherme de température

Diverses interfaces pour l'intégration facile
• DVP/LVDS/USB2.0 interfaces, sortie de données d'image de RAW/YUV, contrôle de porte série



Le module de formation d'images thermiques d'iTL612/R peut être intégré dans des charges utiles d'UAV et des dispositifs portables de sorte que soit très utilisée dans les domaines de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, Forest Fire Prevention, la sécurité urbaine etc.




1. Pouvez-vous bloquer la formation d'images thermiques ?
Dans la plupart des cas, vous ne pouvez pas. Mais les rayons infrarouges ne peuvent pas pénétrer des murs, et également le verre peut bloquer l'IR. Ainsi, si vous ne voulez pas être détecté, vous pouvez cacher derrière le verre ou les murs pour bloquer la formation d'images thermiques.

2. Pseudo couleur - lave
Dans la pseudo couleur de lave, le blanc indique qu'à hautes températures et rouge foncé indique la basse température. Sa palette entière emploie des couleurs chaudes. Pour les cibles à très haute température, elle est plus en conformité avec le visionnement visuel humain.

3. Quelle est gamme de DRI ?
Il est des moyens de mesurer la distance à laquelle un détecteur infrarouge peut produire une image de cible spécifique et peut être divisé en gamme de détection, gamme de reconnaissance, gamme d'identification.
D (détection) : capacité de distinguer un objet du fond
R (reconnaissance) : capacité de classifier la classe d'objets (animal, humain, véhicule, bateau…)
Je (identification) : capacité de décrire l'objet dans les détails (un homme avec un chapeau, un cerf commun, une jeep…)
Selon les critères de Johnson, quand la probabilité du détail de cible évidente à la distance de DRI est 50%, paires de lignes nombre minimal de la cible est 1:3 : 6 (ou 1:4 : 8), et le nombre minimal correspondant de pixels est 2 : 6h12 (ou 2 : 8h16).
Supposant que le diamètre de cible est H, la longueur focale est f, la taille de pixel est d, et le nombre de paires de lignes est n, puis la distance de vue L=H×f/(2n×d)
