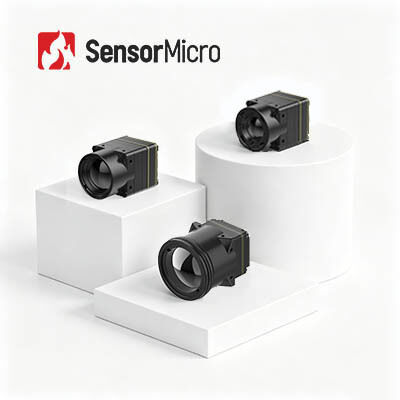

Module de caméra thermique miniature non refroidie avec une résolution de 640x512 pixels, une hauteur de 8 μm et une sensibilité NETD ≤ 30 mK
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Consommation d'énergie | 0,4W |
|---|---|---|---|
| Fréquence d'images | 30/50Hz | Gamme spectrale | 8~14μm |
| NETD typique | ≤30mK | Pas de pixels | 8μm |
| Mettre en évidence | Module thermique non refroidi typique de caméra,Module thermique non refroidi de caméra de bourdons,Caméra thermique 640x512 de bourdon |
||
Description de produit
Module de caméra thermique miniature non refroidie 640x512/8μm NETD 30mk
Vue d'ensemble du produit
Petit en taille, puissant en performance ¥ rencontrer le noyau de la caméra thermique miniature iTL608! Ce module d'imagerie thermique de la taille d'un pouce pèse seulement 6,7 grammes,avec des dimensions ultra-compactes et une intégration haut de gamme pour l'intégration d'appareils portablesAvec un détecteur de VOx professionnel, une résolution nette de 640×512 et une sensibilité ultra-haute de ≤30mK, il détecte de subtiles différences de température invisibles à l'œil nu.taux d'images doubles fluides, et une amélioration d'image NUC et 3DNR intelligente pour des visuels thermiques impeccables.appareils thermiques portatifs parfaitement adaptés, la surveillance de la sécurité et les applications de vision nocturne toute la journée.
Principales caractéristiques
Une conception extrêmement légère
- Taille compacte de 13 × 13 × 18,3 mm et poids de 6,7 ± 1,5 g (y compris une lentille de 6 mm)
- Parmi les plus hauts niveaux d'intégration de sa catégorie
Haute sensibilité, détection précise
- 8 μm de taille de pixel ultra-petite avec une résolution de 640 × 512, offrant des détails fins et des images claires
- NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
Développement simplifié, intégration rapide
- Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
- Prend en charge plusieurs interfaces de sortie d'image, y compris MIPI / USB 2.0 / BT.656
- sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
| Modèle | Le numéro d'immatriculation |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 30/50 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse à base d'acides gras |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le numéro de téléphone est le TTL-232/USB2.0/I2C. |
| Interface vidéo numérique | Le système de transmission de l'électricité est utilisé pour les télécommandes.656 |
| Voltage d'alimentation | 4 à 5,5 V |
| Consommation d'énergie typique | 0.4W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 6 mm: 13 × 13 × 18,3 mm (diamètre extérieur de lentille Φ12,3 mm) Avec lentille de 8,7 mm: 13 × 13 × 19,8 mm (diamètre extérieur de lentille Φ15,6 mm) Avec lentille de 16,7 mm: 13 × 13 × 27,9 mm (diamètre extérieur de lentille Φ22,2 mm) Avec lentille de 30 mm: 13 × 13 × 39 mm (diamètre extérieur de lentille Φ36 mm) |
| Poids (y compris la lentille) | 6.7±1,5 g (6 mm) de lentille 7.5 ± 1,5 g (objectif de 8,7 mm) Lentille de 17 ± 1,5 g (16,7 mm) 42.7±1,5 g (30 mm de lentille) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance, le système de surveillance doit être configuré de manière à ce que les appareils de surveillance soient équipés d'un système de surveillance de sécurité. |
Applications industrielles
Le module d'imagerie thermique iTL608 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Solutions uniques d'imagerie thermique
- Haute sensibilité et excellentes performances
- Technologie de pointe dans l'industrie infrarouge
- Différents détecteurs infrarouges
- Détecteurs IR non refroidis et refroidis de différents formats et tailles de pixels
- Production en série pour assurer une livraison rapide
- Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
1Vous pouvez bloquer les images thermiques?
Dans la plupart des cas, vous ne pouvez pas, mais les rayons infrarouges ne peuvent pas pénétrer les murs, et le verre peut bloquer les infrarouges.Vous pouvez vous cacher derrière du verre ou des murs pour bloquer l' imagerie thermique.
2Pseudo couleur - lave
Dans la pseudo couleur Lava, le blanc indique une température élevée et le rouge foncé indique une température basse.Il est plus conforme à la vision humaine..
3Quelle est la portée DRI?
Il s'agit d'un moyen de mesurer la distance à laquelle un détecteur infrarouge peut produire une image d'une cible spécifique et peut être divisé en plage de détection, plage de reconnaissance, plage d'identification.
D (détection): capacité à distinguer un objet du fond
R (reconnaissance): capacité de classer la classe d'objet (animal, humain, véhicule, bateau...)
I (Identification): capacité à décrire l'objet en détail (un homme avec un chapeau, un cerf, une Jeep...)
Selon les critères de Johnson, lorsque la probabilité de détail de la cible visible à la distance DRI est de 50%, les paires minimales de lignes numériques de la cible sont 1:3:6 (ou 1:4:8), et le nombre minimum de pixels correspondant est de 2:612 (ou 2:8Je vous en prie.
En supposant que le diamètre de la cible est H, la distance focale est f, la taille des pixels est d, et le nombre de paires de lignes est n, alors la distance de vision L=H×f/(2n×d)
