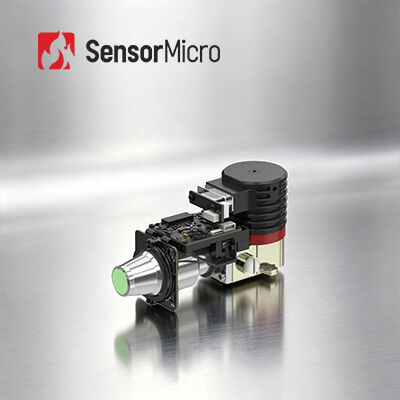

Module AD refroidi avec une résolution de 640x512, une taille de pixel de 15 µm et une fréquence d'images réglable de 1 à 120 Hz pour l'imagerie thermique

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS G615MA
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 15μm Fréquence d'images 1 ~ 120 Hz, réglable
Détecteur IR NETD (23℃) 16mK(F2); 18 mK(F4) Gamme spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Taille 142 × 59 × 78 mm Poids ≤650g
Mettre en évidence

640x512 a refroidi le module d'ANNONCE

,

Module d'ANNONCE refroidi par détecteur infrarouge

,

Accélérateur pour le détecteur infrarouge refroidi
Laisser un message
Description de produit
Accélérateur pour détecteur infrarouge refroidi 640x512/15μm Module AD refroidi
Vue d'ensemble du produit

Module AD refroidi avec détecteur infrarouge refroidi MWIR MCT 640x512 / 15 μm pour une intégration rapide

Les modules AD refroidis de la série EYAS G disposent d'une fonctionnalité de pré-amplificateur pour convertir les signaux analogiques des détecteurs IR refroidis en sorties de flux vidéo numérique.Disponible dans différents formats de résolution et bandes d'onde.

Le module AD refroidi EYAS G615MA intègre un détecteur infrarouge refroidi MWIR de 640×512/15μm avec une carte de circuit AD et un cryocooler Stirling rotatif RS058.Il convertit les signaux de sortie analogiques en flux vidéo numériques tout en fournissant la puissance de conduite et le contrôle du temps, permettant aux clients OEM de tester et de vérifier rapidement les détecteurs, de simplifier les processus d'intégration et d'accélérer les progrès de développement.

Avec les modules AD refroidis de la série EYAS G, les intégrateurs OEM peuvent effectuer des tests d'acceptation rapides sur les détecteurs infrarouges SensorMicro, initier un développement secondaire rapide,et raccourcir les cycles de développement des modules et des produits complets basés sur des détecteurs infrarouges refroidis.

Principales caractéristiques
  • Conversion analogique en numérique, développement accéléré- basé sur des détecteurs infrarouges refroidis MWIR 640x512 avec circuit AD intégré pour conversion analogique en numérique et dimensions de détecteur cohérentes
  • Infrarouge refroidi à ondes moyennes pour une grande polyvalence- refroidissement à ondes moyennes avec une excellente cohérence, un approvisionnement stable et une résolution dominante pour une large adaptabilité
  • Excellente performance, intégration facile- L'interface Cameralink produit des données brutes de 16 bits avec commande de port série, haute fréquence d'images réglable de 1 à 120 Hz pour capturer des cibles en mouvement rapide
Spécifications du produit
Modèle Le système d'avertissement doit être conforme à l'annexe I.
Indicateurs
Résolution 640 × 512
Taille des pixels 15 μm
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Détecteur IR NETD ((23°C) Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Mode de fonctionnement
Taux d'images 1 à 120 Hz, réglable
Mode de fonctionnement Une photo.
Mode d'intégration des RTI/RTI Anti-épanouissement, mode Windows
Électricité
Interface externe standard Le numéro de série est le numéro de série de l'appareil
5 épingles: A1257WR-S-5P-LCP
Vidéo numérique 16 bits CameraLink (mode de base de la caméra)
Synchronisation externe CC1: Cadre externe synchrone
La communication Le système d'exploitation de l'appareil photo doit être configuré de manière à ce qu'il soit compatible avec les systèmes d'exploitation du système.
Taux de baud: 9600 bps (par défaut)
Énergie La carte AD: 5V
Cryocooler: 24 V
Puissance constante (23°C) ≤ 8,5 W
Temps de refroidissement (23°C) ≤ 6 min 30 s
Taille (mm) 142 × 59 × 78
Poids (g) ≤ 650
Température de fonctionnement -40°C à +71°C
Applications industrielles

Le module d'imagerie thermique EYAS G615MA est largement utilisé dans de nombreux domaines, y compris la NDT, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique et plus encore.

Notre ligne de détecteurs infrarouges
  • Haute sensibilité et excellentes performances- Technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges- Détecteurs IR non refroidis et refroidis de différents formats et tailles de pixels
  • Production en série pour assurer une livraison rapide- Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
Qu'est-ce que la sensibilité thermique?

La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR).Il est directement lié à la clarté mesurée par l'imagerie thermiqueIl s'agit d'une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milli-Kelvin (mK).plus la sensibilité est élevée et plus l'image est claire.

Quelle est la différence entre les détecteurs IR non refroidis et refroidis?

Il existe actuellement sur le marché deux types de capteurs thermiques infrarouges: refroidis et non refroidis. Les capteurs IR non refroidis fonctionnent à température ambiante et sont basés sur la technologie des semi-conducteurs.permettant une production en volume à petite taille et à faible coûtIls sont largement utilisés dans les appareils portables / portables / mobiles. Les détecteurs IR refroidis sont emballés dans des unités qui maintiennent des températures extrêmement basses en utilisant des refroidisseurs cryogéniques.et moins fiables que les capteurs non refroidis en raison de systèmes de refroidissement complexesCependant, les systèmes refroidis offrent une sensibilité incroyable et fonctionnent généralement avec des optiques à longue distance focale pour des missions à longue portée.
