MCT MWIR a refroidi la détection thermique du module 640x512/15μM For Long Range
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Domaine spectral | 3.7~4.8μm MW | Débit d'images | 50Hz/100Hz |
Taille | 125x92x67mm | Poids | ≤650g |
Surligner | MWIR a refroidi le module thermique 640x512,MCT a refroidi le module thermique 15uM,Module thermique refroidi par détection de long terme |

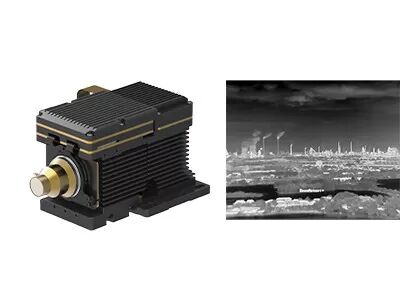

Module thermique refroidi 640x512/15μM MCT MWIR pour la détection de long terme
Module de caméra refroidi par MWIR de la consommation 640x512/15μm MCT de puissance faible de contrat de GAVIN615B
GAVIN615B est un mi module refroidi de formation d'images thermiques de vague développé par la technologie des sondes globale (GST). Il se compose d'un détecteur de 640x512/15µm HgCdTe MWIR IR avec le cryocooler RS046, l'électronique de matériel et de divers algorithmes à traitement d'images sont également inclus déjà pour présenter des images thermiques pointues et claires.
Configuré avec le cryocooler RS046, le GAVIN615B est très compact dans la taille, mesurant 125x92x67mm dans la dimension et pesant moins que 650g dans le poids. C'est puissance stable est aussi bas que 12w. Avec l'interface standard industrielle de cameralink, la caméra ou l'intégrateur système infrarouge peut concevoir ou intégrer leur propre caméra complète facilement basée sur le module de formation d'images thermiques de GAVIN615B.
GAVIN que la série a refroidi le module thermique utilise GST MCT &T2SL a refroidi des détecteurs d'IR et intègre de divers algorithmes à traitement d'images pour produire des images infrarouges claires dans l'obscurité totale ou les mauvaises conditions. Il peut détecter et identifier des risques et des menaces au moment de fond pour présenter plus de détails de cible à la distance courte.
- Sensibilité élevée, NETD≤20mK
- Détection de long terme
- Débit d'images réglable
- Intégration facile dans le système
Modèle | GAVIN615B |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 15μm |
Cryocooler | RS046 |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
À traitement d'images | |
Débit d'images | 50Hz/100Hz |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | ×1/×2/×4 |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | J30JZ 25pin |
Vidéo analogue | Pal |
Vidéo de Digital | 16bit RAW/YUV : 16bit DVP/Cameralink a produit |
Synchronisation externe | Synchronisation externe de cadre : Niveau RS422 |
Communication | RS422, 115200bps |
Alimentation d'énergie | 20~28VDC |
Puissance stable | 12W |
Dimension (millimètres) | 125×92×67 |
Poids | ≤650g |
La température d'opération | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Lentille optique | |
Lentille facultative | Bourdonnement continu 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Le module infrarouge thermique de caméra de GAVIN615B est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quel est sensiivity thermique ?
La sensibilité thermique, également appelée NETD (bruit différence de la température équivalente), est un paramètre principal pour évaluer des caméras de formation d'images thermiques de la vague moyenne (MWIR) et de la longue vague (LWIR). On le lie directement à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de la température et mesuré dans les milliKelvins (Mk). Plus la valeur thermique de sensibilité sont petite, plus la sensibilité est haute et plus l'image est claire.
2. Quelles sont les applications de la formation d'images thermiques ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans la sécurité et la surveillance, les charges utiles d'UAV, l'inspection industrielle, l'entretien de lutte contre l'incendie et prévisionnel, l'ADAS, la prévention épidémique, l'AIoT etc.
3. Quel est détecteur de MCT/HgCdTe ?
MCT, également appelé HgCdTe, se rapporte au Mercury-cadmium-Tellurid qui est un composé chimique de tellurure de cadmium (CdTe) et tellurure de mercure (HgTe) et un matériel commun dans des détecteurs photoélectriques. Le détecteur de MCT/HgCdTe est un détecteur photoconducteur qui fonctionne à un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.
