Module thermique refroidi MCT MWIR avec résolution 640x512 et taille de pixel de 15 μm pour la détection à longue portée

  • MCT MWIR Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size for Long Range Detection
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC615WMA
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 15μm Temps de refroidissement (23 ℃) ≤8min@24V
Détecteur IR NETD (23 ℃) 16mK(F2); 18 mK(F4) Fréquence d'images 50 Hz/100 Hz
Taille 142 × 58,8 × 80 mm Poids ≤680g
Mettre en évidence

Module thermique refroidi MWIR 640x512

,

Module thermique refroidi par MCT 15um

,

Module thermique refroidi de détection longue portée
Laisser un message
Description de produit
Module thermique refroidi MCT MWIR 640x512 / 15 µm pour détection longue portée
Présentation du produit

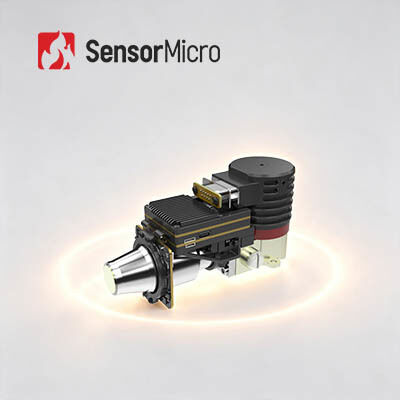

Module caméra thermique refroidi infrarouge à moyenne longueur d'onde GAVIN GC615WMA 640x512 / 15 µm

Le GAVIN GC615WMA intègre un détecteur MWIR à large bande 640×512/15µm et un cryorefroidisseur basse température RS058, combinés à de multiples algorithmes de traitement d'image intégrés. Avec sa haute sensibilité et sa large réponse spectrale, il joue un rôle essentiel dans les applications avancées telles que la détection de défauts à haute température, la prévention des incendies de forêt et d'autres scénarios exigeants.

Le module thermique refroidi de la série GAVIN GC utilise des détecteurs IR refroidis MCT et T2SL et intègre divers algorithmes de traitement d'image pour produire des images infrarouges claires dans l'obscurité totale ou par mauvais temps. Il peut détecter et reconnaître les risques et les menaces à longue distance tout en présentant plus de détails sur la cible à courte distance.

Caractéristiques principales
  • FPA grand public, large couverture spectrale - Résolution grand public 640×512 pour une imagerie claire et détaillée avec une large couverture spectrale de 2,5 à 4,8 µm pour diverses applications
  • Intégration facile, configuration flexible - Interface d'image CameraLink avec prise en charge de la sortie de données d'image RAW/YUV
  • Fréquence d'images élevée, capture instantanée - Fréquences d'images optionnelles de 50 Hz/100 Hz pour la capture de cibles en mouvement rapide
Spécifications du produit
Modèle GAVIN GC615WMA
Résolution 640×512
Taille des pixels 15 µm
Réponse spectrale Seuil de coupure : ≤ 2,5 µm, Seuil de coupure : ≥ 4,8 µm (réponse à 50 %)
NETD du détecteur IR (23°C) 16mK (F2)
18mK (F4)
Taux de pixels effectifs ≥ 99,76 %
Fréquence d'images 50 Hz/100 Hz
Vidéo numérique Standard : DVP/LVDS/USB2.0@50Hz
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Communication Standard : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Temps de refroidissement (23°C) ≤ 8 min à 24 V
Puissance stable (23°C) ≤ 10 W
Taille (mm) 142×58,8×80
Poids (g) ≤ 680
Température de fonctionnement -40°C~+71°C
Température de stockage -55°C~+71°C
Distance focale 55 mm/F2
Applications industrielles

Le module caméra thermique GAVIN GC615WMA est largement utilisé dans de nombreux domaines tels que la surveillance environnementale, la surveillance à longue portée, l'identification de défauts à haute température et la commutation multispectrale.

Nos avantages
  • Expertise technique approfondie - Avec de nombreuses années d'expérience dans la recherche, le développement et l'application de la technologie des capteurs infrarouges, nous avons développé de solides compétences en conception de puces, fabrication de plaquettes, conditionnement et test, ainsi qu'en intégration de systèmes.
  • Axé sur l'innovation et la mise en œuvre pratique - Nous nous engageons à faire progresser les avancées technologiques dans l'imagerie thermique, en repoussant constamment les limites en matière de NETD, de SWaP et de température de fonctionnement.
  • Portefeuille de produits diversifié - Soutenus par la R&D indépendante et de multiples voies techniques, nous proposons une gamme complète de composants de détection infrarouge, refroidis et non refroidis.
  • Validation de fiabilité rigoureuse - Soutenus par un système de gestion de la qualité robuste, nos produits subissent plusieurs procédures de test pour garantir une stabilité et une fiabilité à long terme.
  • Support technique professionnel - Notre équipe d'ingénieurs travaille en étroite collaboration avec les équipes de R&D et de produits des clients pour accélérer l'intégration des systèmes et améliorer l'efficacité.
Questions fréquemment posées
Qu'est-ce que la sensibilité thermique ?

La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras d'imagerie thermique à moyenne (MWIR) et longue (LWIR) longueur d'onde. Elle est directement liée à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milliKelvins (mK). Plus la valeur de sensibilité thermique est faible, plus la sensibilité est élevée et plus l'image est claire.

Quelles sont les applications de l'imagerie thermique ?

La mesure de température et l'imagerie par tous les temps sont deux fonctions de base de la technologie d'imagerie thermique infrarouge. Les produits développés sur la base de ces deux technologies sont largement utilisés dans la sécurité et la surveillance, l'inspection industrielle, la lutte contre les incendies, la maintenance prédictive, l'ADAS, la prévention des épidémies, l'AIoT, etc.

Qu'est-ce qu'un détecteur MCT/HgCdTe ?

MCT, également appelé HgCdTe, fait référence au tellurure de mercure-cadmium, un composé chimique de tellurure de cadmium (CdTe) et de tellurure de mercure (HgTe) et un matériau courant dans les photodétecteurs. Le détecteur MCT/HgCdTe est un détecteur photoconducteur qui fonctionne dans un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.
