Module thermique infrarouge refroidi de taille de pixel 10 μm pour la surveillance à longue portée

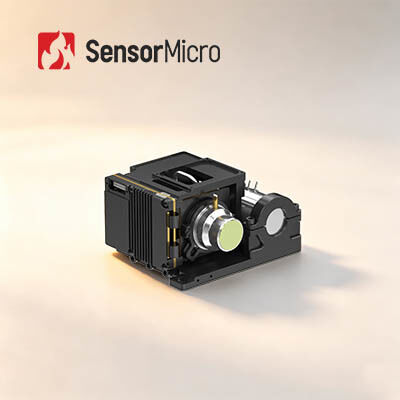

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC1010HMG
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1024 × 768/10 μm Fréquence d'images 50Hz
Détecteur IR NETD (23℃) 20 mK(F2 ); 25 mK(F4) Gamme spectrale 3,7 ~ 4,8 μm
Taille 87 × 94 × 54,5 mm Poids ≤ 460 g
Mettre en évidence

Module thermique refroidi MWIR de 15 um

,

Module thermique refroidi par matériau MCT

,

Modules de caméra refroidis par assemblage de refroidisseur Dewar
Laisser un message
Description de produit
Module thermique infrarouge HOT MWIR refroidi 10 µm 1024×768 pour surveillance longue portée
Présentation du produit

Le cœur de caméra infrarouge refroidi GAVIN GC1010HMG est doté d'un détecteur HOT MWIR de 1024×768 et 10 µm. Avec un réseau de plan focal plus grand et des pixels plus petits par rapport au modèle GC615HMG, il capture des images plus nettes avec des détails complexes. Alimenté par des algorithmes de traitement d'image avancés de nouvelle génération, il produit constamment des images thermiques stables et de qualité supérieure. Tirant parti de la technologie HOT, le module offre des performances SWaP exceptionnelles, avec des dimensions réduites, un poids plus léger et une consommation d'énergie plus faible. Équipé d'interfaces vidéo numériques abondantes et de modes de sortie d'image flexibles, ce cœur facilement intégrable convient aux systèmes portables, aux charges utiles mobiles aéroportées et aux applications de surveillance à long terme, répondant parfaitement aux projets compacts privilégiant la miniaturisation, l'efficacité énergétique et la détection à longue distance.

Caractéristiques principales
  • Qualité supérieure avec FPA plus grand et taille de pixel plus petite
    • Développé sur la base d'un détecteur infrarouge refroidi HOT MWIR grand format 1024×768/10 µm, offrant des images claires et un large champ de vision
    • Équipé d'algorithmes de traitement d'image de nouvelle génération comprenant DRC, réduction de bruit 2D/3D et amélioration des bords EE pour une qualité d'image supérieure
    • La taille de pixel plus petite de 10 µm offre une résolution spatiale plus élevée et un meilleur rapport signal/bruit
  • Optimisation SWaP grâce à la technologie HOT
    • Prend en charge le fonctionnement à haute température de 150 K, avec un temps de refroidissement ≤ 4 min
    • Taille compacte : 87×94×54,5 mm, poids léger : 460 g
  • Interfaces riches, intégration facile
    • Prend en charge les interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibre optique
    • Sortie d'image RAW/YUV flexible
Spécifications du produit
Modèle GAVIN GC1010HMG
Résolution 1024×768
Taille du pixel 10 µm
Réponse spectrale 3,7 µm±0,2 µm ~ 4,8 µm±0,2 µm
NETD du détecteur IR (23℃) 20 mK (F2) ; 25 mK (F4)
Fréquence d'images 50 Hz
Zoom numérique Zoom numérique continu de 1× à 8×
Direction de l'image Retournement horizontal/vertical/diagonal
Algorithme d'image DRC, réduction de bruit d'image 2D/3D, EE
Vidéo analogique PAL/NTSC
Vidéo numérique Standard : DVP/LVDS/USB2.0
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Synchronisation externe Standard : LV-TTL
Option : RS422/LVDS
Communication Standard : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Alimentation 12V±1V
Consommation d'énergie stable (23℃) ≤8W
Temps de refroidissement (23℃) ≤4min
Taille (mm) 87×94×54,5
Poids (g) ≤460
Température de fonctionnement -40℃~+71℃
Objectif optique Focale fixe : 25 mm/F2
Applications industrielles

Le module d'imagerie thermique GAVIN GC1010HMG est largement utilisé dans de nombreux domaines tels que le CND, la surveillance environnementale, la surveillance longue portée, la recherche scientifique, etc.

Notre gamme de détecteurs infrarouges

Technologies de détecteurs infrarouges internes

  • Détecteurs infrarouges non refroidis VOx 8 pouces 0,11 µm
  • Détecteurs infrarouges refroidis MCT 8 pouces 0,5 µm
  • Détecteurs infrarouges refroidis T2SL 8 pouces 0,5 µm

Capacité de production et avantages

  • 6 millions de détecteurs infrarouges auto-développés par an
  • Installation de fabrication de semi-conducteurs de 30 000 m²
  • Zone de salle blanche de 20 000 m²
Questions fréquemment posées
Qu'est-ce que la sensibilité thermique ?

La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR). Elle est directement liée à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milliKelvins (mK). Plus la valeur de sensibilité thermique est faible, plus la sensibilité est élevée et plus l'image est claire.

Quelles sont les applications de l'imagerie thermique ?

La mesure de température et l'imagerie par tous temps sont deux fonctions de base de la technologie d'imagerie thermique infrarouge. Les produits développés sur la base de ces deux technologies sont largement utilisés dans la sécurité et la surveillance, l'inspection industrielle, la lutte contre les incendies, la maintenance prédictive, l'ADAS, la prévention des épidémies, l'AIoT, etc.
