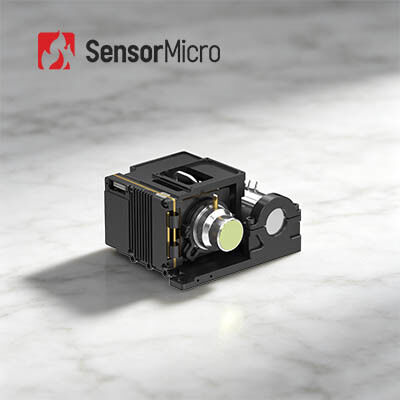

Module d'imagerie thermique MWIR à fréquence d'images élevée de 50 Hz avec résolution 1024 × 768 et technologie HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC1010HMG
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Taper Module de caméra refroidi Fréquence d'images 50Hz
Résolution 1024 × 768/10 μm Détecteur IR NETD (23℃) 20 mK (F2 ); 25 mK (F4)
Taille 87 × 94 × 54,5 mm Longueur d'onde moyenne 3,7 ~ 4,8 μm
Mettre en évidence

Module d'imagerie thermique MWIR 15µm

,

Module d'imagerie thermique 100Hz

,

Modules de caméra refroidis HgCdTe
Laisser un message
Description de produit
Module d'imagerie thermique MWIR à haute fréquence d'images, refroidi, HOT, 1024×768/10µm
Présentation du produit

Le cœur de caméra infrarouge GAVIN GC1010HMG est doté d'un détecteur refroidi infrarouge de moyenne longueur d'onde HOT de 1024×768, 10µm. Par rapport au GAVIN GC615HMG, son FPA plus grand et son architecture de pixels plus petite améliorent la résolution spatiale et la visibilité des détails pour une imagerie thermique plus claire. Les algorithmes de traitement d'image de nouvelle génération intégrés fournissent des flux vidéo stables et de haute fidélité.

Utilisant la technologie HOT pour un fonctionnement à haute température de 150K (temps de refroidissement ≤ 4 min), l'unité réalise d'excellentes caractéristiques SWaP avec des dimensions physiques de 87×94×54,5 mm et un poids de seulement 460 g. Une suite complète d'interfaces numériques comprenant CameraLink, USB3.0, GigE, HDMI, SDI, MIPI et fibre optique est disponible, ainsi qu'une sortie vidéo RAW/YUV configurable.

Conçu pour une intégration système transparente, ce cœur est bien adapté aux appareils portables, aux charges utiles mobiles et aux missions de surveillance continue à longue portée avec des contraintes strictes sur le volume, le poids et la consommation d'énergie.

Caractéristiques principales
Qualité supérieure avec FPA plus grand et taille de pixel plus petite
  • Développé sur la base d'un détecteur infrarouge refroidi HOT MWIR grand format 1024×768/10µm, offrant des images claires et un large champ de vision
  • Équipé d'algorithmes de traitement d'image de nouvelle génération comprenant DRC, réduction du bruit 2D/3D et amélioration des bords EE pour une qualité d'image supérieure
  • La taille de pixel plus petite de 10µm offre une résolution spatiale plus élevée et un meilleur rapport signal/bruit
Optimisation SWaP grâce à la technologie HOT
  • Prend en charge le fonctionnement à haute température de 150K, avec un temps de refroidissement ≤ 4 min
  • Taille compacte : 87×94×54,5 mm, poids léger : 460 g
Interfaces riches, intégration facile
  • Prend en charge les interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/fibre optique
  • Sortie d'image RAW/YUV flexible
Spécifications du produit
Modèle GAVIN GC1010HMG
Résolution 1024×768
Taille des pixels 10µm
Réponse spectrale 3,7µm±0,2µm ~ 4,8µm±0,2µm
NETD du détecteur IR (23℃) 20mK (F2) ; 25mK (F4)
Fréquence d'images 50Hz
Zoom numérique Zoom numérique continu de 1× à 8×
Direction de l'image Retournement horizontal/vertical/diagonal
Algorithme d'image DRC, réduction du bruit d'image 2D/3D, EE
Vidéo analogique PAL/NTSC
Vidéo numérique Standard : DVP/LVDS/USB2.0
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Synchronisation externe Standard : LV-TTL
Option : RS422/LVDS
Communication Standard : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Alimentation 12V±1V
Consommation d'énergie stable (23℃) ≤8W
Temps de refroidissement (23℃) ≤4min
Taille (mm) 87×94×54,5
Poids (g) ≤460
Température de fonctionnement -40℃~+71℃
Options d'objectif Focale fixe : 25mm/F2
Applications industrielles

Le module de caméra thermique GAVIN GC1010HMG est largement utilisé dans de nombreux domaines tels que le CND, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, etc.

Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Divers détecteurs infrarouges disponibles - détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en volume pour assurer une livraison rapide - trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge ?
L'imagerie thermique infrarouge est une méthode d'utilisation du rayonnement infrarouge et de l'énergie thermique pour recueillir des informations sur les objets, afin de formuler des images de ceux-ci, ou d'obtenir des informations de température sur les objets, même dans des environnements de faible visibilité.
Dans quelles industries les détecteurs infrarouges à réseau de plan focal sont-ils utilisés ?
Le détecteur à plan focal infrarouge est le composant central du système d'imagerie thermique, et est la clé pour détecter, identifier et analyser les informations infrarouges des objets. Il a un large éventail d'applications dans le trafic, l'inspection, la surveillance de sécurité, la météorologie, la médecine et d'autres industries.
Quelles sont les caractéristiques des détecteurs à plan focal infrarouges refroidis et non refroidis ?
Les détecteurs à plan focal infrarouges peuvent être divisés en détecteurs à plan focal infrarouges refroidis et non refroidis. Le détecteur infrarouge refroidi fonctionne dans un environnement sous vide à basse température avec une haute sensibilité et peut distinguer des différences de température plus subtiles, tandis que le détecteur à plan focal infrarouge non refroidi ne nécessite pas d'environnement cryogénique et peut fonctionner à température ambiante.
Comment choisir un objectif de caméra thermique infrarouge adapté ?
  • L'objectif standard peut répondre aux cibles normales à une distance appropriée
  • Pour le téléobjectif, il convient aux cibles relativement petites et qui doivent être vues de loin
  • Pour voir plus de détails sur les objets à courte distance, un objectif grand angle est préférable
  • L'objectif macro est destiné à voir des cibles très petites à courte distance, comme un circuit de puce
