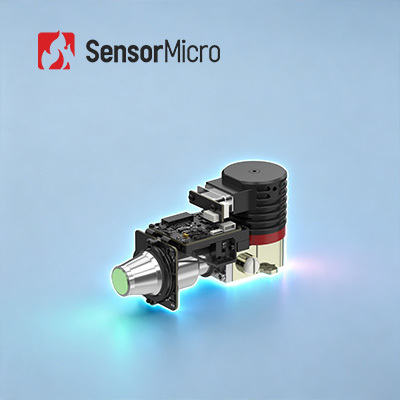

Module caméra infrarouge MCT MWIR avec détecteur IR refroidi 15 µm 640x512

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS G615MA
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512/15μm NETD 16mK(F2); 18 mK(F4)
Gamme spectrale 3,7 ~ 4,8 μm Fréquence d'images 1 ~ 120 Hz, réglable
Puissance constante (23 ℃) ≤8,5W Temps de refroidissement (23 ℃) ≤6min30s
Mettre en évidence

640x512 a refroidi le détecteur d'IR

,

17mK a refroidi le détecteur d'IR

,

module de caméra de 5V MWIR
Laisser un message
Description de produit
15 μm 640x512 Intégration de détecteur IR refroidi MCT MWIR Module caméra
Vue d'ensemble du produit

L'EYAS G615MA représente un accélérateur pour l'intégration de détecteurs infrarouges refroidis 640x512 / 15 μm MCT MWIR, conçu pour rationaliser les processus de développement et de test pour les clients OEM.

Les modules AD refroidis de la série EYAS intègrent une fonctionnalité de préamplificateur pour convertir les signaux analogiques des détecteurs IR refroidis en sorties de flux vidéo numérique.Disponible dans différents formats de résolution et bandes d'onde, l'EYAS G615MA intègre spécifiquement un détecteur MWIR refroidi de 640x512/15μm avec technologie de cryocooler RS058.

Ce module d'imagerie thermique atteint des fréquences d'images allant jusqu'à 120 Hz et prend en charge plusieurs modes de travail, y compris l'instantanéité, l'ITR/IWR, les fenêtres et l'anti-floraison.La carte de proximité intégrée permet des essais rapides d'acceptation et un développement secondaire accéléré, réduisant considérablement les délais de développement des modules et des produits complets basés sur des détecteurs infrarouges refroidis.

Principales caractéristiques
  • Conversion analogique en numérique, développement accéléré- basé sur des détecteurs infrarouges refroidis MWIR 640x512 avec circuit AD intégré pour conversion analogique en numérique et conception intégrée dimensionnellement cohérente
  • Infrarouge refroidi à ondes moyennes pour une grande polyvalence- Technologie de refroidissement à ondes moyennes avec une excellente cohérence et un approvisionnement stable, avec une résolution standard pour une large adaptabilité
  • Excellente performance, intégration facile- L'interface Cameralink produit des données brutes de 16 bits avec commande de port série, haute fréquence d'images réglable de 1 à 120 Hz pour capturer des cibles en mouvement rapide
Spécifications du produit
Modèle Le système d'avertissement doit être conforme à l'annexe I.
Indicateurs
Résolution 640*512
Taille des pixels 15 μm
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Détecteur IR NETD ((23°C) Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Mode de fonctionnement
Taux d'images 1 à 120 Hz, réglable
Mode de fonctionnement Rapport, modes d'intégration ITR/IWR, mode anti-floraison, mode Windows
Électricité
Interface externe standard Le numéro de série est le numéro de série de l'appareil
5 épingles: A1257WR-S-5P-LCP
Vidéo numérique 16 bits CameraLink (mode de base de la caméra)
Synchronisation externe CC1: Cadre externe synchrone
La communication Le système d'exploitation de l'appareil photo doit être configuré de manière à ce qu'il soit compatible avec les systèmes d'exploitation du système.
Taux de baud: 9600 bps (par défaut)
Énergie La carte AD: 5V
Cryocooler: 24 V
Puissance constante (23°C) ≤ 8,5 W
Temps de refroidissement (23°C) ≤ 6 min 30 s
Taille (mm) 142*59*78
Poids (g) ≤ 650
Température de fonctionnement -40°C à +71°C
Applications industrielles

Le module d'imagerie thermique EYAS G615MA trouve une large application dans de nombreux secteurs, y compris les tests non destructifs (TND), la surveillance de l'environnement, la surveillance à longue portée,Recherche scientifique, et diverses applications d'inspection industrielle.

Questions fréquemment posées
1Comment choisir la bonne résolution du détecteur infrarouge?
La sélection dépend des besoins et des applications réels du produit, le prix étant un facteur important à prendre en considération.détecteurs infrarouges de résolution inférieure tels que 120x90Pour les applications nécessitant des images exceptionnellement claires à des fins spécialisées telles que la surveillance à distance, des détecteurs à résolution plus élevée de 1280x1024 sont recommandés..
2Qu'est-ce que le détecteur MCT/HgCdTe?
Le MCT (Mercure-Cadmium-Telluride), également connu sous le nom de HgCdTe, est un composé chimique composé de tellurure de cadmium (CdTe) et de tellurure de mercure (HgTe), couramment utilisé dans les applications de photodétecteurs.Les détecteurs MCT/HgCdTe sont des détecteurs photoconducteurs fonctionnant dans des environnements cryogéniques capables de détecter le rayonnement infrarougeCes détecteurs démontrent une sensibilité supérieure à celle des capteurs thermiques.
3Quels sont les avantages des détecteurs infrarouges refroidis?
Les détecteurs de plan focal infrarouge refroidi fonctionnent à basses températures maintenues par des systèmes de refroidissement par détecteur (DDC).permettant de détecter des variations de température plus subtiles que les détecteurs infrarouges non refroidisCes systèmes peuvent détecter, identifier et reconnaître des objets à des distances supérieures à dix kilomètres.La conception structurelle complexe des détecteurs refroidis entraîne des coûts relativement plus élevés par rapport aux alternatives non refroidis.
