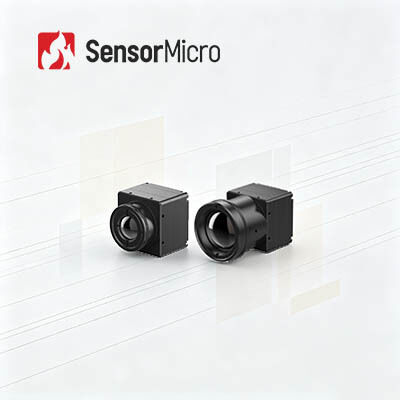

Module d'imagerie thermique LWIR non refroidi avec résolution 384 x 288, pas de pixel de 17 μm et objectif de 25 mm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | COIN417G3 |
| Quantité de commande min | 1 MORCEAU |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 384x288 | Consommation d'énergie | 0.65W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Fréquence d'images | 25/30/50 Hz |
| Mettre en évidence | Module thermique 12uM de caméra,module thermique de caméra de 640x512 LWIR,Noyau compact de caméra de LWIR |
||
Description de produit
Module d'imagerie thermique LWIR non refroidi 384x288 17 μm avec lentille de 25 mm
Vue d'ensemble du produit
Équipé d'un détecteur infrarouge packagé de niveau de gaufre de 384 × 288 17 μm, le noyau de la caméra thermique COIN417G3 présente une sensibilité thermique ultra-haute NETD≤30mK et des algorithmes d'imagerie optimisés.Avec sortie d'image multi-format et conception à faible consommation d'énergie, ce noyau de caméra infrarouge prend en charge l'appariement flexible des lentilles et une intégration secondaire pratique.Systèmes périphériques de vision automatique industrielle et ADAS pour véhicules.
Principales caractéristiques
- Fonctionnalité complète, conception rentable- Développé à l'aide d'un détecteur d'emballage à haute performance de niveau de gaufre avec des algorithmes de traitement d'image avancés intégrés pour améliorer la qualité de l'image
- Des performances exceptionnelles, une image supérieure- Haute sensibilité avec NETD≤30mK typique et algorithmes d'image de nouvelle génération fournissant des images thermiques plus claires et plus nettes
- Extension souple, intégration rapide- Plusieurs options de lentilles optiques disponibles pour répondre à divers scénarios d'application avec prise en charge des interfaces de sortie d'image USB2.0/DVP/LVDS/BT.656 et sortie de données d'image RAW/YUV avec commande par port série
Spécifications du produit
| Modèle | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 384 × 288 |
| Taille des pixels | 17 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30mK/F1.0/25°C |
| Traitement des images | |
| Taux de cadrage numérique | 25/30/50 Hz |
| Temps de démarrage | 6s |
| Vidéo analogique | PAL/NTSC |
| Vidéo numérique | Les produits doivent être présentés dans un emballage de qualité supérieure |
| Algoritme d'image | Correction de la non-uniformité (NUC) Réduction du bruit 3D (3DNR) Suppression du bruit 2D (DNS) Compression à portée dynamique (DRC) Amélioration des bords (EE) |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel ICC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | 50Pin: DF40C-50DP-0.4V ((51), (HRS, mâle) |
| Tableau d'extension | Pour les appareils électroménagers, la valeur de l'indicateur de fréquence est déterminée en fonction de l'indicateur de fréquence de l'appareil. |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence. |
| Voltage d'alimentation | 4.5 à 5,5 V |
| Consommation d'énergie typique | 0.65W |
| Les appareils électroménagers | |
| Taille du noyau nu ((mm) | 25.4 mm × 25,4 mm × 16,5 mm |
| Poids du noyau nu (g) | 160,6 ± 1 |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | Vibration aléatoire, 5,35 grammes, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air, le système de surveillance de l'air doit être équipé d'un système de surveillance de l'air. |
| Niveau de protection | IP67 ((Objectif avant) |
Applications industrielles
Le module d'imagerie thermique COIN417G3 est appliqué dans les domaines de la vision industrielle, de la surveillance de la sécurité, de la lutte contre les incendies et du sauvetage, de l'extérieur, de la vision par machine, de l'ADAS, etc.
Avantages du produit
- Portfolio de produits diversifié- Large gamme de formats de produits, y compris les détecteurs infrarouges, les noyaux de caméra et les modules pour répondre aux diverses exigences d'intégration
- Une grande variété de produits- Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications
- Performance exceptionnelle- Une image claire, une taille compacte, une faible consommation d'énergie, une grande sensibilité et une grande fiabilité conçues pour fonctionner dans un large éventail de défis environnementaux
- Facilité d'intégration- Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans de multiples domaines d'application
Questions fréquemment posées
Les caméras thermiques peuvent-elles détecter à travers le verre?
Vous serez peut-être surpris d'apprendre que les appareils thermiques échouent souvent à détecter le verre.
D'un point de vue physique, il est difficile d'expliquer les raisons techniques de ce problème, mais son principe est très simple.mais le verre agit comme un miroir pour les longueurs d'onde infrarouges (c'est pourquoi les lentilles de caméra thermique sont souvent faites de séléniure de germanium ou de zinc plutôt que de verre).
Si vous pointez la caméra thermique sur une fenêtre, l'écran ne montrera pas l'image de l'autre côté clairement, vous verrez probablement un flou,et c'est probablement un reflet flou de la lentille que vous tenez.
Mais ce n'est pas absolue, certaines fréquences infrarouges peuvent passer à travers le verre, et certains types et configurations de verre permettent à différents degrés de lumière infrarouge de passer.les pare-brise de voiture ont tendance à donner de meilleurs résultats que le verre domestique standard.
