xRésolution | 256x192 | Poids | 8.9g±0.5g (lentille y compris de 3.2mm) |
---|---|---|---|
Gamme spectrale | 8~14μm | Lancement de pixel | 12μm |
NETD | ≤65mK | Fréquence d'images | 25Hz/30Hz |
Surligner | Module thermique de la caméra de sécurité 12UM,module thermique de la caméra de sécurité 256x192,Module non refroidi de caméra de Lwir |

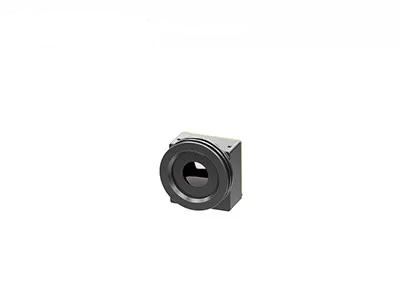

Module non refroidi de LWIR 256x192/12μM Thermal Security Camera
le module non refroidi de représentation d'iLC212 IR, également connu sous le nom de module thermique non refroidi, est radiométrique-capable et a la fonction de non contact infrarouge disponible de mesure de la température. Il inclut un détecteur infrarouge de niveau du paquet de gaufrette particulièrement de petite taille de 256x192/12μm (WLP) qui capture le spectre grandes ondes de l'infrarouge (LWIR) qui s'étend de 8 à 14μm.
En raison de son échange-c entièrement optimisé, le module thermique de la caméra iLC212 a la consommation de puissance faible à basse résolution, de petite taille, et le petit prix même. Ainsi, dans le domaine de la sécurité et de la surveillance, il est très approprié à mesure et à la surveillance de la température de gamme grande-angulaire et étroite.
- Applications entièrement optimisées d'échange-c
- Approprié pour différents produits infrarouges
- Un large éventail d'applications de formation d'images thermiques
- Consommation de puissance faible
Modèle | iLC212 |
Représentation de détecteur d'IR | |
Matériel | Oxyde non refroidi de vanadium |
Résolution | 256×192 |
Taille de pixel | 12μm |
Réponse spectrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
À traitement d'images | |
Vidéo de Digital | RAW/YUV/BT656 ; Transmission vidéo de soutien USB2.0 ; Ligne de paramètre de soutien de mesure de la température |
Débit d'images de Digital | 25Hz/30Hz |
Affichage d'image | Noir-chaud/chauffé à blanc/Pseudo-couleur |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit de l'image 3D (3DNR) 2D réduction du bruit (DNS) Compression de dynamique (transporteur) Amélioration de l'EE |
Temps de démarrage | ≤3s |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~+50℃ |
Chaîne de mesure de la température | -20℃~+150℃, expansion et personnalisation de chaîne de mesure de la température de soutien |
Exactitude de mesure de la température | ±3℃/±3% (prenez la valeur plus grande) @23℃±5℃ ; la distance de mesure de la température est 1.5m |
Mesure régionale de la température | Appui toutes mesure de la température de secteur, valeur maximale de région de sortie, valeur minimum de valeur et moyenne |
SDK | Windows/version de Linux, réalise l'analyse de flux vidéo et le gris à la conversion de la température |
Interface électrique | |
Interface externe | connecteur 30pin_HOURS Puissance fournie Vidéo de Digital RS232-TTL/USB2.0 GPIO etc. |
Communication | RS232-TTL/USB2.0 |
Composant d'expansion | Conseil de VPC |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Système d'alimentation | |
Alimentation d'énergie | C.C 3.3V±0.1V |
Dissipation de puissance | Équilibré : 0.70W/3.3V @23±3℃ |
Propriété physique | |
Connecteurs | Modèle externe de connecteur : DF40C-30DP-0.4V (51), (Heure-mâle) Modèle de accouplement de connecteur : DF40C (2,0) - 30DS-0.4V (51), (Heure-femelle) |
Taille | 21mm×21mm×12.8mm (lentille y compris de 3.2mm) |
Poids | 8.9g±0.5g (lentille y compris de 3.2mm) |
Adaptabilité environnementale | |
La température d'opération | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Résistance à l'impact et de vibration | Impact : demi onde sinusoïdale, 40g/11ms, triaxial, direction 6 Vibration : 5.35grms, axe 3 |
Certification | ROHS2.0/REACH |
Lentille | |
Lentille facultative | 3.2mm/F1.1, HFOV : 55.6±2.8° ; Revêtement : L'AR |
Le module de la formation d'images thermiques iLC212 est appliqué au champ de la sécurité et surveillance, il convient pour être intégré dans la caméra, l'appareil photo numérique, la caméra de dôme, la caméra de boîte cachés etc.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
