Noyau infrarouge non refroidi de caméra de taille minuscule 640x512 12um pour des charges utiles d'UAV
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.7w |
---|---|---|---|
Gamme spectrale | 8~14μm | Lancement de pixel | 12μm |
NETD typique | ≤40mk | Fréquence d'images | 30Hz |
Surligner | Noyau infrarouge 640x512 de caméra,Noyau infrarouge 12um de caméra,Caméra thermique de bourdon de charges utiles d'UAV |

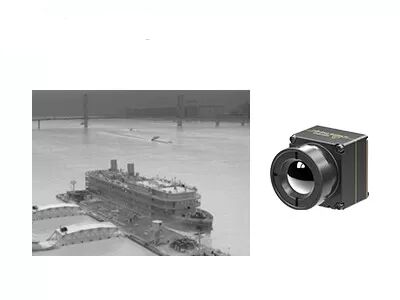

Noyau infrarouge non refroidi de caméra de taille minuscule 640x512 12um pour des charges utiles d'UAV
Comme principal fabricant des détecteurs infrarouges non refroidis refroidis et des modules thermiques, la technologie globale développe une taille minuscule et un noyau infrarouge léger iTL612R de formation d'images thermiques pro, qui est la version compacte du noyau infrarouge iTL612R de caméra.
Entièrement orienté pour l'échange-c (taille-poids-et le puissance-coût), la taille et le poids du pro noyau infrarouge de caméra d'iTL612R a déjà été au premier rang dans l'industrie. C'est le meilleur choix pour les clients qui ont pour limiter des conditions sur la taille et le poids en intégrant leurs propres bourdons.
Fournissant le détecteur infrarouge niveau de la gaufrette auto-développé par 640×512/12μm, la catégorie IP67 de protection de lentille, la version de mesure de représentation et de température, et les diverses solutions de SDK, le pro module thermique d'iTL612R répond pour espacer des contraintes avec un poids plus de petite taille et plus léger, réalise la plus longue vie de batterie avec la consommation de puissance faible, surmonte des problèmes d'intégration dans le domaine d'électronique grand public, et fournit plus de solutions pour les produits compacts et portatifs.
Il est particulièrement développé pour le champ de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le secours en cas de catastrophe et la délivrance, le Forest Fire Prevention, la sécurité urbaine etc.
Conception compacte et légère
• Taille : 17mm×17mm×22mm (avec la lentille de 9.1mm)
• Poids : 13g (avec la lentille de 9.1mm)
• Puissance aussi bas que 0.7W
Image claire et radiométrie précise
• Algorithme tout neuf de processus d'image : NUC/3DNR/DNS/DRC/EE
• Appui Windows/Linux/ARM SDK
• Appui mesure régionale, de point et d'isotherme de température
Diverses interfaces pour l'intégration facile
• DVP/LVDS/USB2.0 interfaces, sortie de données d'image de RAW/YUV, contrôle de porte série
Modèle | iTL612R pro |
Représentation de détecteur d'IR | |
Matériel sensible | Oxyde de vanadium |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | ≤40mk |
À traitement d'images | |
Débit d'images | 30Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV/BT656 |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit 3D (3DNR) De-bruit (DNS) Compression de dynamique (transporteur) Amélioration de bord (EE) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Caractéristiques électriques | |
Interface externe standard | 30Pin_HOURS : DF40C-30DP-0.4V (51), (HEURES, mâle) |
La carte d'expansion d'USB | Type-c |
Interface de communication | RS232-TTL/USB2.0 |
Interface visuelle de Digital | CMOS8/USB2.0 |
Tension d'alimentation | 4.0-5.0V V VOLTS CONTINU |
Puissance typique | 0.7W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~+50°C |
Chaîne de mesure de la température | -20°C~+150°C, 0°C~550°C ; Personnalisation et expansion de soutien |
Exactitude de mesure de la température | Plus grand de ±2°C ou de ±2% (@23℃±3℃) |
Mesure régionale de la température | Valeur maximum, minimum et moyenne de soutien de la température régionale de sortie |
SDK | Appui Windows/Linux/ARM ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Taille (millimètres) | 17×17×22 (avec la lentille de 9.1mm) |
Poids | 13g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C~+70°C |
Température de stockage | -45°C~+85°C |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Certificats | ROHS2.0/REACH |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Le pro module de formation d'images thermiques d'iTL612R peut être intégré dans des charges utiles d'UAV et des dispositifs portables de sorte que soit très utilisée dans les domaines de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, Forest Fire Prevention, la sécurité urbaine etc.
1. Quelle est pseudo couleur ?
La pseudo couleur, a également appelé la couleur fausse, la distribution thermique des objets peut être transformée en images visuelles par le système infrarouge de formation d'images thermiques et être montrée sur le moniteur dans la couleur de niveau ou pseudo grise. Ainsi la distribution de la température des objets peut être obtenue. Pour la faciliter pour que des personnes analysent facilement une image thermique visuellement elle est représentée utilisant des couleurs fausses représentant la différence dans la température.
2. Combien le pseudo module de formation d'images thermiques de la boîte de GST de couleur offre ?
- Chaud blanc
- Lave
- Ironbow
- Fer chaud
- Médical
- Arctique
- Rainbow1
- Rainbow2
- D'un rouge ardent
- Chaud blanc
3. Principe de fonctionnement de la rangée infrarouge de plan focal
Un choix d'éléments photosensibles est arrangé sur le détecteur de rangée de plan focal. Les rayons infrarouges émis de l'infini sont reflètents sur ces éléments photosensibles de la rangée de plan focal par le système optique. Le détecteur convertit le signal léger en signal électrique et exécute l'amplification intégrale, échantillonnage, tampon de sortie et système de multiplexage, et est finalement envoyé au système de contrôle pour former une image.
