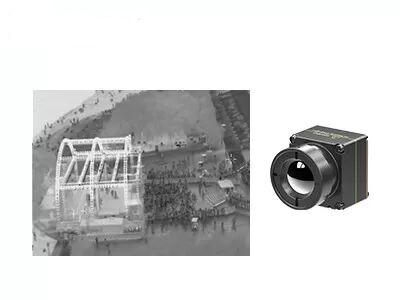

Noyau de caméra infrarouge non refroidi à faible consommation d'énergie avec une résolution de 640 x 512, un pas de pixel de 8 μm et un NETD ≤ 30 mK
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Fréquence d'images | 30/50Hz | Résolution | 640x512 |
|---|---|---|---|
| NETD typique | ≤30mK | Pas de pixels | 8μm |
| Gamme spectrale | 8~14μm | Consommation d'énergie | 0,4W |
| Mettre en évidence | Noyau infrarouge non refroidi 40mk de caméra,Noyau infrarouge 0.7W de caméra,Caméra thermique non refroidie de charges utiles d'UAV |
||
Description de produit
Faible consommation d'énergie Noyau de caméra infrarouge non refroidi 640x512/8μm NETD 30mk
Faible consommation d'énergie Noyau de caméra infrarouge non refroidi 640x512/8 μm NETD 30mk
Conçu pour une intégration rapide et simplifiée du système, le noyau de la caméra thermique iTL608 réduit considérablement le seuil de développement des appareils d'imagerie thermique miniaturisés.Disposant d'une taille ultra-petite et d'un poids léger de pointe, il s'adapte à diverses conceptions de coques de produits compacts et à différentes dispositions structurelles.
Il offre une configuration matérielle flexible avec plusieurs lentilles optiques en option pour répondre à différentes longueurs focales et demandes d'application.0 et BT.656, ainsi que la sortie de données d'image RAW et YUV standard, il est compatible avec la plupart des cartes principales et des systèmes de traitement.
Équipé d'un port série et de deux modes de contrôle I2C, il prend en charge le débogage pratique des paramètres et la personnalisation des fonctions.:640*512 haute résolution, sensibilité thermique élevée ≤30mK, correction d'image intelligente et réduction du bruit, fonctionnement stable à haute température,permettre aux développeurs de lancer rapidement des produits portables d'imagerie thermique hautes performances.
Principales caractéristiques
- Une conception extrêmement légère
• Taille compacte de 13 * 13 * 18,3 mm et poids de 6,7 ± 1,5 g (y compris une lentille de 6 mm)
• Parmi les niveaux d'intégration les plus élevés de sa catégorie - Haute sensibilité, détection précise
• 8 μm de taille de pixel ultra-petite avec une résolution de 640 * 512, offrant des détails fins et des images claires
• NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles - Développement simplifié, intégration rapide
• Plusieurs options de lentilles optiques sont disponibles pour répondre aux exigences diverses des applications
• Prend en charge plusieurs interfaces de sortie d'image, y compris MIPI/USB 2.0/BT.656
• sortie de données d'image RAW et YUV, avec commande via port série/I2C
Spécifications du produit
| Modèle | Le numéro d'immatriculation |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640*512 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 30/50 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse à base d'acides gras |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le numéro de téléphone est le TTL-232/USB2.0/I2C. |
| Interface vidéo numérique | Le système de transmission de l'électricité est utilisé pour les télécommandes.656 |
| Voltage d'alimentation | 4 à 5,5 V |
| Consommation d'énergie typique | 0.4W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 6 mm: 13 * 13 * 18,3 mm (diamètre extérieur de lentille Φ12,3 mm) Avec une lentille de 8,7 mm: 13 * 13 * 19,8 mm (diamètre extérieur de lentille Φ15,6 mm) Avec lentille de 16,7 mm: 13 * 13 * 27,9 mm (diamètre extérieur de lentille Φ22,2 mm) Avec lentille de 30 mm: 13 * 13 * 39 mm (diamètre extérieur de lentille Φ36 mm) |
| Poids (y compris la lentille) | 6.7±1,5 g (6 mm) de lentille 7.5 ± 1,5 g (objectif de 8,7 mm) Lentille de 17 ± 1,5 g (16,7 mm) 42.7±1,5 g (30 mm de lentille) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance, le système de surveillance doit être configuré de manière à ce que les appareils de surveillance soient équipés d'un système de surveillance de sécurité. |
Applications industrielles
Le module d'imagerie thermique iTL608 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Notre façon de prêcher
Prévente
Analyse des besoins
Évaluation du scénario
Sélection du produit
Solution personnalisée
Évaluation du scénario
Sélection du produit
Solution personnalisée
Déploiement
Livraison rapide
Intégration et test du système
Formation technique
Guide de mise en œuvre
Intégration et test du système
Formation technique
Guide de mise en œuvre
Service après-vente
Diagnostic à distance
Service de garantie
Mises à niveau du micrologiciel
Maintenance technique
Service de garantie
Mises à niveau du micrologiciel
Maintenance technique
Questions fréquemment posées
1Qu'est-ce que la sensibilité thermique?
La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR).Il est directement lié à la clarté mesurée par l'imagerie thermiqueIl s'agit d'une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milli-Kelvin (mK).plus la sensibilité est élevée et plus l'image est claire.
2Quelles sont les applications de l'imagerie thermique?
La mesure de la température et l'imagerie par tous les temps sont deux fonctions de base de la technologie d'imagerie thermique infrarouge.Les produits développés sur la base de ces deux technologies sont largement utilisés dans la sécurité et la surveillance, les charges utiles des drones, l'inspection industrielle, la lutte contre les incendies, la maintenance prédictive, le système ADAS, la prévention des épidémies, l'IAOT, etc.
3. Classification des séquences de plan focal infrarouge
Selon la méthode de refroidissement, la matrice de plan focal infrarouge peut être divisée en détecteurs d'imagerie thermique refroidis et non refroidis.Le détecteur infrarouge refroidi FPA adopte principalement Dewar bouteille / réfrigérateur à throttlement de démarrage rapide et Dewar bouteille / réfrigérateur de cycle de Stirling actuellementAlors que le détecteur thermique IR FPA non refroidi fonctionne à température ambiante, il est le noyau du système d'imagerie thermique non refroidi.Les matériaux les plus sensibles à la chaleur sont l'oxyde de vanadium (Vox) et le silicium amorphe (a-Si)L'oxyde de vanadium est le matériau le plus utilisé sur le marché actuel; il a un coefficient de résistance à haute température et une sensibilité thermique élevée.
