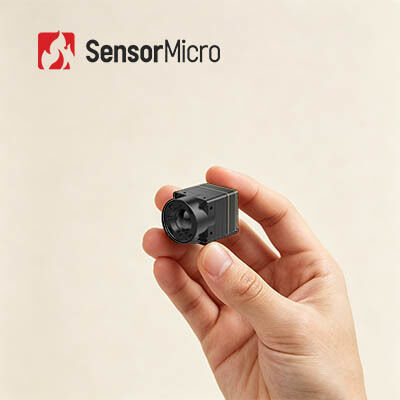

Noyau de caméra thermique minuscule et léger non refroidi avec une résolution de 640 x 512 et un pas de pixel de 8 μm pour l'inspection photovoltaïque
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Pas de pixels | 8μm |
|---|---|---|---|
| Consommation d'énergie | 0,4W | Gamme spectrale | 8~14μm |
| NETD typique | ≤30mK | Fréquence d'images | 30/50Hz |
| Mettre en évidence | Caméra thermique de bourdon non refroidi compact,Noyau thermique 640x512 de caméra de bourdon,Caméra thermique non refroidie d'inspection photovoltaïque |
||
Description de produit
Cœur de caméra thermique non refroidi minuscule et léger 640x512/8μm pour inspection photovoltaïque
Description du produit
Le noyau de la caméra thermique infrarouge iTL608 est doté d'un facteur de forme ultra-compact de 13 × 13 × 18,3 mm - environ la taille d'un pouce - et ne pèse que 6,7 g, comparable au poids de deux pièces,en repoussant à nouveau les limites du design léger et compact. Équipé d'un détecteur infrarouge VOx, l'iTL608 640 × 512/8μm offre une sensibilité thermique élevée de NETD≤30mK.il permet de détecter avec précision les cibles de température ambiante typiquesLe noyau prend en charge un temps de démarrage rapide de ≤ 6 secondes et des fréquences d'images de 30 Hz / 50 Hz, tandis que les algorithmes NUC et 3DNR intégrés optimisent l'uniformité de l'image et la qualité globale de l'image.Conçus pour un fonctionnement fiable dans des environnements exigeants, l'iTL608 fonctionne dans une large plage de températures allant de -40°C à +70°C, ce qui le rend bien adapté aux appareils portables et autres plates-formes portables,répondre aux besoins en matière d'application de la surveillance de la sécurité, mesure de la température et vision nocturne.
Principales caractéristiques
- Une conception extrêmement légère
Taille compacte de 13 × 13 × 18,3 mm et poids de 6,7 ± 1,5 g (y compris une lentille de 6 mm)
Parmi les plus hauts niveaux d'intégration de sa catégorie - Haute sensibilité, détection précise
8 μm de taille de pixel ultra-petite avec une résolution de 640 × 512, offrant des détails fins et des images claires
NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles - Développement simplifié, intégration rapide
Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
Prend en charge plusieurs interfaces de sortie d'image, y compris MIPI / USB 2.0 / BT.656
sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
| Modèle | Le numéro d'immatriculation |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 30/50 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse à base d'acides gras |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le numéro de téléphone est le TTL-232/USB2.0/I2C. |
| Interface vidéo numérique | Le système de transmission de l'électricité est utilisé pour les télécommandes.656 |
| Voltage d'alimentation | 4 à 5,5 V |
| Consommation d'énergie typique | 0.4W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 6 mm: 13 × 13 × 18,3 mm (diamètre extérieur de lentille Φ12,3 mm) Avec lentille de 8,7 mm: 13 × 13 × 19,8 mm (diamètre extérieur de lentille Φ15,6 mm) Avec lentille de 16,7 mm: 13 × 13 × 27,9 mm (diamètre extérieur de lentille Φ22,2 mm) Avec lentille de 30 mm: 13 × 13 × 39 mm (diamètre extérieur de lentille Φ36 mm) |
| Poids (y compris la lentille) | 6.7±1,5 g (6 mm) de lentille 7.5 ± 1,5 g (objectif de 8,7 mm) Lentille de 17 ± 1,5 g (16,7 mm) 42.7±1,5 g (30 mm de lentille) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance, le système de surveillance doit être configuré de manière à ce que les appareils de surveillance soient équipés d'un système de surveillance de sécurité. |
Applications industrielles
Le module d'imagerie thermique iTL608 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Capacité de production
- Technologie de détecteur infrarouge interne
Détecteurs infrarouges non refroidis VOx de 8 pouces 0,11 μm
Détecteurs infrarouges refroidis MCT de 8 pouces 0,5 μm
Détecteurs infrarouges refroidis T2SL de 8 pouces 0,5 μm - Capacité de production et avantages
6 millions de détecteurs infrarouges auto-développés par an
30,000 m2 d'installation de fabrication de semi-conducteurs
20,000 m2 de salle blanche
Questions fréquemment posées
1Quelle est la différence entre l'imagerie thermique et l'imagerie infrarouge active à faible luminosité?
La faible luminosité nécessite de la lumière naturelle et transforme l'image faible de la lumière naturelle en image électronique améliorée grâce à un intensificateur d'image.
L'IR active émet activement de la lumière infrarouge et utilise le faisceau infrarouge reflété par la cible.
L'imagerie thermique n'a pas besoin de lumière et est une vision nocturne infrarouge passive qui détecte la différence de rayonnement infrarouge entre les cibles et la scène ou différentes parties d'un objet.ne pas être affecté par les changements des conditions d'éclairage environnantes, pendant la nuit ou même dans le brouillard, la pluie et autres environnements difficiles.
L'IR active émet activement de la lumière infrarouge et utilise le faisceau infrarouge reflété par la cible.
L'imagerie thermique n'a pas besoin de lumière et est une vision nocturne infrarouge passive qui détecte la différence de rayonnement infrarouge entre les cibles et la scène ou différentes parties d'un objet.ne pas être affecté par les changements des conditions d'éclairage environnantes, pendant la nuit ou même dans le brouillard, la pluie et autres environnements difficiles.
2Vous pouvez bloquer les images thermiques?
Dans la plupart des cas, vous ne pouvez pas, mais les rayons infrarouges ne peuvent pas pénétrer les murs, et le verre peut bloquer les infrarouges.Vous pouvez vous cacher derrière du verre ou des murs pour bloquer l' imagerie thermique.
