Un noyau de caméra infrarouge non refroidi léger avec une résolution de 640 × 512 et une plage spectrale de 8 ~ 14 μm

  • Lightweight Uncooled Infrared Camera Core with 640×512 Resolution and 8~14μm Spectral Range
  • Lightweight Uncooled Infrared Camera Core with 640×512 Resolution and 8~14μm Spectral Range
Lieu d'origine Wuhan, province du Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL608
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Gamme spectrale 8~14μm Résolution 640x512
Consommation d'énergie 0,4W NETD typique ≤30mK
Pas de pixels 12μm Fréquence d'images 30/50Hz
Mettre en évidence

Noyau infrarouge 8um de caméra

,

Noyau infrarouge non refroidi léger de caméra

,

Noyau de caméra de charges utiles d'UAV
Laisser un message
Description de produit

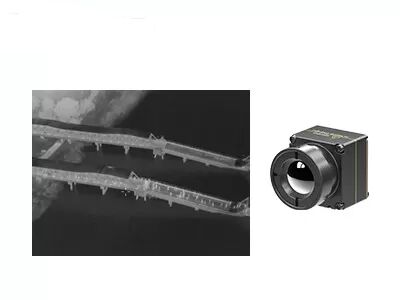

Core de caméra infrarouge légère non refroidie de 8 à 14 μm avec détecteur infrarouge WLP 640*512/8 μm
Core de caméra infrarouge légère non refroidie de 8 à 14 μm avec détecteur infrarouge WLP 640*512/8 μm
Fournir une précision de laboratoire pour l'imagerie thermique civile et industrielle,le noyau de la caméra thermique iTL608 intègre une technologie de détection infrarouge sans refroidissement VOx avancée pour permettre une détection de température de haute précisionSa structure de pixels ultra-petits de 8 μm et sa résolution haute définition de 640*512 captent des détails thermiques complexes.tandis que la sensibilité thermique NETD ≤30mK, leader du secteur, identifie avec précision les déviations de température subtiles que les modules standard ne peuvent détecter.
Couvrant la bande infrarouge standard de 8 à 14 μm d'onde longue, il fournit une détection de cible ambiante très fiable pour les scénarios quotidiens et industriels.Équipé d'une correction d'uniformité adaptative des NUC et d'une technologie de réduction du bruit 3DNR, le noyau élimine la distorsion de l'image et le grain, offrant une vidéo thermique uniforme, claire et stable.il sert de solution de base haut de gamme pour la mesure de la température de haute précision et la surveillance intelligente.
Principales caractéristiques
  • Une conception extrêmement légère
    • Taille compacte de 13 * 13 * 18,3 mm et poids de 6,7 ± 1,5 g (y compris une lentille de 6 mm)
    • Parmi les plus hauts niveaux d'intégration de sa catégorie
  • Haute sensibilité, détection précise
    • 8 μm de taille de pixel ultra-petite avec une résolution de 640 * 512, offrant des détails fins et des images claires
    • NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
  • Développement simplifié, intégration rapide
    • Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
    • Prend en charge plusieurs interfaces de sortie d'image, y compris MIPI / USB 2.0 / BT.656
    • sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
Modèle Le numéro d'immatriculation
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640*512
Taille des pixels 8 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Taux de cadrage numérique 30/50 Hz
Temps de démarrage ≤ 6 s
Vidéo numérique Produits de synthèse à base d'acides gras
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel Module de commande et affichage vidéo
Électricité
Interface externe standard Interface du connecteur 34Pin: BP04SD-34-0065-R0
Interface de communication Le numéro de téléphone est le TTL-232/USB2.0/I2C.
Interface vidéo numérique Le système de transmission de l'électricité est utilisé pour les télécommandes.656
Voltage d'alimentation 4 à 5,5 V
Consommation d'énergie typique 0.4W
Les appareils électroménagers
Taille (y compris la lentille) Avec lentille de 6 mm: 13 * 13 * 18,3 mm (diamètre extérieur de lentille Φ12,3 mm)
Avec une lentille de 8,7 mm: 13 * 13 * 19,8 mm (diamètre extérieur de lentille Φ15,6 mm)
Avec lentille de 16,7 mm: 13 * 13 * 27,9 mm (diamètre extérieur de lentille Φ22,2 mm)
Avec lentille de 30 mm: 13 * 13 * 39 mm (diamètre extérieur de lentille Φ36 mm)
Poids (y compris la lentille) 6.7±1,5 g (6 mm) de lentille
7.5 ± 1,5 g (objectif de 8,7 mm)
Lentille de 17 ± 1,5 g (16,7 mm)
42.7±1,5 g (30 mm de lentille)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Pour les appareils de surveillance, le système de surveillance doit être configuré de manière à ce que les appareils de surveillance soient équipés d'un système de surveillance de sécurité.
Applications industrielles
Le module d'imagerie thermique iTL608 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Votre partenaire de confiance en matière de détection infrarouge
  • Une expertise technique approfondie- Avec de nombreuses années d'expérience dans la recherche, le développement et l'application de la technologie des capteurs infrarouges, nous avons développé de solides capacités dans la conception de puces, la fabrication de wafers,emballage et tests, ainsi que l'intégration des systèmes.
  • Concentré sur l'innovation et la mise en œuvre pratique de la détection infrarouge- Nous nous engageons à faire des percées technologiques dans l'imagerie thermique, en repoussant constamment les limites en matière de NETD, de SWaP et de température de fonctionnement.
  • Portfolio de produits diversifié- Soutenus par une R & D indépendante et de multiples voies techniques, nous offrons une gamme complète de composants de détection infrarouge à la fois refroidis et non refroidis.
  • Une validation rigoureuse de la fiabilité assure l'assurance qualité- Soutenus par un solide système de gestion de la qualité, nos produits subissent de multiples procédures de test tout au long de la production.
  • Services de soutien technique professionnel et de développement conjoint- Notre équipe d'ingénieurs travaille en étroite collaboration avec les équipes de R & D et de produits des clients pour accélérer l'intégration des systèmes et améliorer l'efficacité.
Questions fréquemment posées
Quel est le détecteur MCT/HgCdTe?
Le MCT, également appelé HgCdTe, fait référence au mercure-cadmium-telluride qui est un composé chimique de tellurure de cadmium (CdTe) et de tellurure de mercure (HgTe) et un matériau courant dans les photodétecteurs.Le détecteur MCT/HgCdTe est un détecteur photoconducteur qui fonctionne dans un environnement cryogénique et peut détecter le rayonnement infrarougeIl est plus sensible que les capteurs thermiques.
Qu'est-ce que le détecteur T2SL?
T2SL fait référence au Superlattice de type II, qui est un matériau artificiel à hétérojoint périodique de croissance alternée de taille nanométrique.comme une grande masse effective d'électronsComparé au détecteur infrarouge MCT, le détecteur infrarouge T2SL présente une bonne homogénéité de matériau, un faible coût, un faible débit et un faible coefficient d'absorption.et des performances similaires à celles du détecteur infrarouge MCT en bande d'onde moyenne et longue, mais présente de grands avantages dans une très longue bande d'onde.
