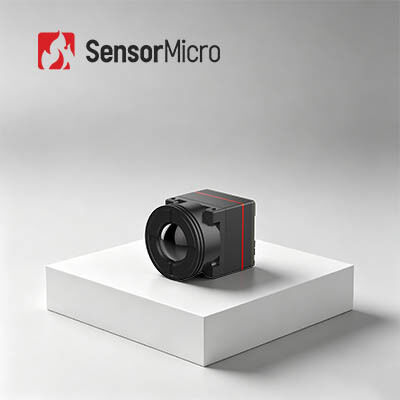

Ultra Compact 640x512 Résolution 12 μm Pixel Pitch Noyau de caméra infrarouge non refroidi avec consommation d'énergie de 0,5 W pour les appareils portables
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL612 Pro |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Fréquence d'images | 25/30 Hz/50 Hz | Résolution | 640x512 |
|---|---|---|---|
| Consommation d'énergie | 0,5w | NETD typique | ≤40mK |
| Gamme spectrale | 8~14μm | Pas de pixels | 12μm |
| Mettre en évidence | Caméra USB2.0 infrarouge non refroidie,caméra 12um infrarouge non refroidie,Noyau infrarouge 640x512 de caméra de DVP |
||
Description de produit
Noyau infrarouge non refroidi ultra compact 640x512 12um de caméra pour les appareils portables
Présentation du produit
Conçu pour une miniaturisation extrême et une fiabilité élevée, le cœur de la caméra infrarouge iTL612Pro intègre un détecteur FPA haut de gamme de 640 × 512/12 μm au niveau de la tranche et des algorithmes de traitement d'image de nouvelle génération pour améliorer la clarté et la stabilité globales de l'image.
Doté d'une conception dimensionnelle ultra-compacte de 17,3 × 17,3 × 23,4 mm et d'un corps léger de 13,7 ± 0,5 g, le module minimise la charge structurelle des appareils intégrés. Avec une puissance nominale ultra faible de 0,5 W, il s'adapte parfaitement aux systèmes embarqués alimentés par batterie et portables.
Compatible avec plusieurs configurations d'objectifs, le noyau prend en charge des options de sortie complètes, notamment les interfaces DVP8, LVDS, MIPI, USB 2.0 et BT.656, ainsi que la sortie de données RAW, YUV et Matrix-TEMP avec contrôle du port série, fournissant un support technique complet pour l'itération du système personnalisé et l'intégration industrielle.
Principales caractéristiques
- Conception compacte et légère- Taille : 17 mm × 17 mm × 22 mm (avec objectif 9,1 mm), Poids : 13 g (avec objectif 9,1 mm), Consommation électrique aussi faible que 0,7 W
- Image claire et radiométrie précise- Tout nouvel algorithme de traitement d'image : NUC/3DNR/DNS/DRC/EE, prise en charge du SDK Windows/Linux/ARM, prise en charge de la mesure de température régionale, ponctuelle et isotherme
- Diverses interfaces pour une intégration facile-Interfaces DVP/LVDS/USB2.0, sortie de données d'image RAW/YUV, contrôle du port série
Spécifications du produit
| Modèle | iTL612Pro |
|---|---|
| Indicateurs de détecteurs IR | |
| Matériel sensible | VOX |
| Résolution | 640×512 |
| Taille des pixels | 12μm |
| Réponse spectrale | 8 μm ~ 14 μm |
| NETD typique | ≤40mK |
| Traitement d'images | |
| Fréquence d'images numérique | 25/30 Hz/50 Hz |
| Heure de démarrage | ≤5s |
| Vidéo numérique | RAW/YUV/Matrix-TEMP |
| Algorithme d’images | NUC/3DNR/DNS/RDC/EE |
| Affichage des images | 10 (noir chaud/blanc chaud/pseudo couleur) |
| Logiciel PC | |
| Module infrarouge | Contrôle du module et affichage vidéo |
| Électrique | |
| Interface externe standard | Interface 30Pin_HRS: DF40C-30DP-0.4V(51) |
| Interface externe MIPI | Interface de connecteur 34 broches_Panasonic : AXE634124 |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tension d'alimentation | 4,2-5,5V |
| Consommation électrique typique | 0,5W |
| Mesure de température | |
| Température de fonctionnement | -10 ℃ ~ + 50 ℃ |
| Plage de mesure de la température | / |
| Précision de la mesure de la température | / |
| Mesure partielle de la température | / |
| SDK | / |
| Mécanique | |
| Taille (y compris l'objectif) | 17,3 × 17,3 × 23,4 (objectif 9,1 mm) 17,3 × 17,3 × 30,2 (objectif 13 mm) 17,3 × 17,3 × 38 (objectif 25 mm) 17,3 × 17,3 × 54 (objectif 45 mm) |
| Poids (y compris l'objectif) | 13,7 ± 0,5 g (objectif 9,1 mm) 20 ± 0,5 g (objectif 13 mm) 27,3 ± 0,5 g (objectif 25 mm) 51 ± 0,5 g (objectif 45 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibration | Vibration sinusoïdale, fréquence : 10 Hz ~ 150 Hz ~ 10 Hz, valeur maximale : 0,15 mm, direction axiale : X, temps d'endurance : 8 min/axe, cycles : 2 fois. |
| Impact | Demi-onde sinusoïdale, 30 g/11 ms, direction d'impact axe X, 3 fois |
| Attestation | ROHS2.0/REACH |
| Lentille optique | Athermique à mise au point fixe : 9,1/13/25/45 mm |
Applications industrielles
Le module d'imagerie thermique iTL612 Pro peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Portefeuille de produits
Portefeuille de produits diversifié- Une large gamme de formats de produits, notamment des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration.
Riche variété de produits- Plusieurs combinaisons de résolutions de matrice, de tailles de pixels, de bandes d'ondes et d'options d'objectif offrent une plus grande flexibilité pour diverses applications.
Performances exceptionnelles- Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et forte fiabilité, conçue pour fonctionner dans un large éventail de défis environnementaux.
Intégration facile- Plusieurs options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Foire aux questions
Quels sont les avantages de la thermographie infrarouge ?
Pour les contrôles non destructifs :Simple à tester et rapide à réagir sans dommage, ce qui entraîne des économies de coûts, une augmentation de l'efficacité du travail, une réduction de la main-d'œuvre et de la dépréciation des équipements.
Pour la thermographie médicale :Très efficace pour détecter les problèmes cachés dans le corps humain, 100 % sûr, sans radiation ni douleur, ce qui constitue un outil idéal pour un dépistage précoce de la santé.
Qu’est-ce que la plage DRI ?
La plage DRI est un moyen de mesurer la distance à laquelle un détecteur infrarouge peut produire une image d'une cible spécifique et peut être divisée en plage de détection, plage de reconnaissance et plage d'identification.
D (Détection) :Capacité à distinguer un objet de l'arrière-plan
R (Reconnaissance) :Possibilité de classer la classe d'objet (animal, humain, véhicule, bateau…)
Je (pièce d'identité) :Capacité à décrire l'objet en détail (un homme avec un chapeau, un cerf, une Jeep…)
Selon les critères de Johnson, lorsque la probabilité que les détails de la cible soient visibles à la distance DRI est de 50 %, le nombre minimum de paires de droites numériques de la cible est de 1:3:6 (ou 1:4:8) et le nombre minimum de pixels correspondant est de 2:6:12 (ou 2:8:16).
En supposant que le diamètre cible est H, la distance focale est f, la taille des pixels est d et le nombre de paires de lignes est n, alors la distance de vue L = H×f/(2n×d)
