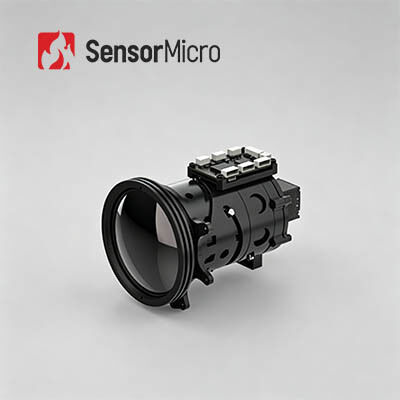

640x512 Résolution noyau de caméra thermique non refroidi avec conception sans obturateur et 12 μm pixel pitch pour l'observation des animaux en plein air
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iSE612 |
| Quantité de commande min | 1 pièce |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Gamme spectrale | 8 ~ 14 μm LW | Résolution | 640x512 / 12μm |
|---|---|---|---|
| Objectif de la caméra | Plusieurs disponibles | Interface de communication | TTL-232/USB2.0 |
| NETD | ≤20mK | Interface externe standard | 50 broches : BP040SB-50-0114-B-R0 |
| Mettre en évidence | noyau thermique de caméra de la résolution 640x512,Noyau thermique extérieur 640x512 de caméra |
||
Description de produit
Cœur de caméra thermique non refroidi 640x512 Résolution pour l'observation des animaux en plein air
Vue d'ensemble du produit
L'iSE612 est un noyau de caméra infrarouge non refroidi de la série iSE de SensorMicro, avec une résolution de 640x512 avec une hauteur de pixel de 12 μm.Ce module de caméra infrarouge à ondes longues combine des capteurs thermiques avancés, des composants optiques complets, des circuits de traitement des signaux et des algorithmes de traitement d'image propriétaires pour offrir une clarté et des performances exceptionnelles.
Principaux avantages
- Facile, stable et rentable:La conception sans obturateur élimine les exigences d'étalonnage pendant le fonctionnement, évitant ainsi les bégaiements d'image courants dans les systèmes traditionnels.Utilise un détecteur d'emballage en céramique ApexCore haute performance avec NETD≤20mK.
- Compact et léger:Les dimensions ultra-compactes de 25,4 × 25,4 × 22,7 mm avec un poids de noyau nu ≤ 26 ± 1,5 g. La conception d'économie d'espace permet une intégration flexible du système.
- Caractéristiques d'intégration riches:Prend en charge les algorithmes de super-résolution, l'image-dans-image, OSD personnalisable, le mode veille, l'étalonnage en un clic et la compatibilité avec divers écrans Micro OLED.Fonctionne avec plusieurs lentilles optiques et composants d'extension pour une personnalisation facile.
Spécifications techniques
| Modèle | Le numéro d'enregistrement | |
| Indicateurs des détecteurs IR | ||
| Matériau sensible | Vox | |
| Résolution | 640 × 512 | |
| Taille des pixels | 12 μm | |
| Réponse spectrale | 8 μm à 14 μm | |
| NETD typique | ≤ 20 mK | |
| Traitement des images | ||
| Taux de cadrage numérique | 50 Hz | |
| Temps de démarrage | 6s | |
| Vidéo numérique | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | |
| Pas d'obturateur | Soutenue | |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) | |
| Direction de l' image | Pour les appareils à commande numérique: | |
| Zoom numérique | 1x/2x/4x/8x | |
| Électricité | ||
| Interface externe standard | 50 épinglesLe nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante: | |
| Interface de communication | TTL-232/USB2.0 | |
| Interface vidéo numérique | Les données de connexion doivent être fournies par un réseau de télécommunications. | |
| Composants d'extension | Le système d'exploitation de l'appareil est équipé d'un système d'exploitation de l'appareil qui est équipé d'un système d'exploitation de l'appareil. | |
| Interface électrique | ||
| Voltage d'alimentation | 2.7V à 5,3V | |
| Consommation d'énergie typique | 0Pour les appareils de traitement des eaux usées: | |
| Mécanique/Objectif | ||
| Taille du noyau nu ((mm) | 25.4 × 25,4 × 22,7 mm | φ36 × 24,3 mm |
| Poids du noyau nu (g) | 26 ± 1.5 | 28 ± 1.5 |
| Lentilles optiques | Athermique de mise au point fixe: 4,8 mm/9,1 mm/13 mm/19 mm | Pour les appareils de surveillance de l'état de l'air: Focalisation manuelle: 25 mm/35 mm/50 mm Lentille motorisée: 75 mm/100 mm/150 mm Zoom continu: 15 à 75 mm/20 à 100 mm/28 à 90 mm/30 à 150 mm/30 à 180 mm/25 à 225 mm |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois | 1500 g@0,4 ms |
| Vibration | 5.35g, Vibration aléatoire, 3 axes | |
| Composants du volet | Optionnel | |
| Adaptabilité à l'environnement | ||
| Température de fonctionnement | -40°C à +70°C | |
| Température de stockage | -45°C à +85°C | |
| Humidité | 5% à 95%, sans condensation | |
| Certification | Réglementation relative à la protection des consommateurs | |
Applications industrielles
Le module de caméra thermique iSE612 est largement utilisé dans la vision industrielle, les opérations de lutte contre les incendies et de sauvetage, la surveillance de la sécurité, l'observation extérieure, la vision artificielle, l'électronique grand public,et diverses autres applications nécessitant une imagerie thermique fiable.
Questions fréquemment posées
À propos des détecteurs thermiques
Les détecteurs thermiques fonctionnent en utilisant des effets thermiques sur les éléments de détection de chaleur, provoquant des transformations de propriétés physiques qui permettent la détection de l'énergie du rayonnement infrarouge.Ces détecteurs fonctionnent à température ambiante et peuvent subir des changements de température pendant le fonctionnementLes quatre principaux types de détecteurs thermiques infrarouges sont le thermocouple/thermopile,détecteur pyroélectrique, thermistore/bolomètre et microbolomètre.
Comment fonctionne l'imagerie thermique infrarouge
Les systèmes d'imagerie thermique infrarouge utilisent une technologie de détection et d'identification passive et sans contact.Le système concentre le rayonnement infrarouge de la scène sur un détecteur infrarouge de plaque focale à travers des composants optiques infrarougesLe détecteur thermique convertit les signaux de rayonnement d'intensité variable en signaux électriques correspondants, qui sont ensuite amplifiés et traités pour former des images infrarouges visibles à l'œil nu.
