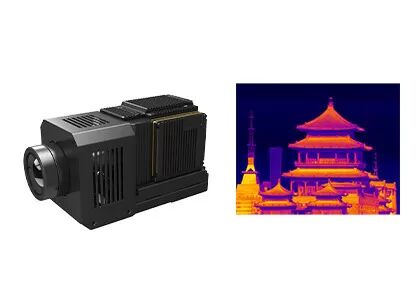

Module d'imagerie thermique infrarouge MWIR MCT 1280x1024/12μm
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | GAVIN1212 |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Taper | Module de caméra MWIR | Détecteur d'IR | Détecteur refroidi |
|---|---|---|---|
| Résolution | 1280x1024 / 12μm | NETD | ≤20mK |
| Gamme spectrale | 3,7 ~ 4,8 μm MW | Taille | 165x86x107mm |
| Mettre en évidence | Module infrarouge de formation d'images thermiques de MCT,module infrarouge de la formation d'images thermiques 1280x1024,Module thermique infrarouge de MWIR |
||
Description de produit
Module d'imagerie thermique MWIR MCT à haute résolution 1280x1024/12μm
Description du produit
GAVIN1212 est un module d'imagerie thermique à ondes moyennes refroidi. Il est constitué d'un détecteur IR HgCdTe MWIR haute résolution 1280x1024/12μm avec cryocooler RS058F,L'électronique matérielle et divers algorithmes de traitement d'image sont également intégrés pour présenter des images thermiques nettes et claires..
Les algorithmes de traitement d'image, y compris la correction de non-uniformité de base (NUC), le contrôle de gain automatique (AGC), l'amélioration intelligente des détails (IDE), etc.Le GAVIN1212 peut produire des images infrarouges haute définition en mégapixels via son interface vidéo numérique HDMIAvec l'interface cameralink standard industrielle, les caméras infrarouges ou les intégrateurs de systèmes peuvent facilement concevoir ou intégrer leur propre caméra complète basée sur le module d'imagerie thermique GAVIN1212.
Principales caractéristiques
- Répondre aux besoins de la détection à longue distance
- Sensitivité élevée, NETD≤20mK
- Large champ de vision, résolution jusqu'à 1280x1024
- Facilité d'intégration dans le système
- Interface DVP/Cameralink, sortie d'image RAW/YUV
- Une variété de lentilles à zoom optique continu sont disponibles
Spécifications du produit
| Modèle | Je ne sais pas. |
| Performance du détecteur IR | |
| Résolution | 1280x1024 |
| La hauteur des pixels | 12 μm |
| Cryocooler | Résistance à la combustion |
| Plage spectrale | 30,7 μm ∙ 4,8 μm MW |
| Temps de refroidissement ((20°C) | ≤ 8 minutes |
| NETD (20°C) | ≤ 20 mK |
| Traitement des images | |
| Taux d'images | 50 Hz ou 100 Hz |
| Mode d' atténuation | Légendaire/histogramme/mixte |
| Zoom numérique | Pour les véhicules à moteur: |
| Direction de l' image | Flip horizontalement/verticalement/diagonalement |
| Algoritme d'image | NUC/AGC/IDE |
| Spécification électrique | |
| Interface externe standard | J30JZ 25 broches; Interface de sortie spéciale HDMI |
| Vidéo analogique | / |
| Vidéo numérique | Sortie HDMI: Sortie de caméra: 16 bits RAW/YUV |
| Synchronisation externe | Synchronisation externe du cadre: RS422 |
| La communication | RS422, 115200 bps |
| Énergie | 24 V ± 1 V |
| Consommation d'électricité stable | 16 W |
| Dimension (mm) | Le nombre de pièces de rechange |
| Le poids | ≤ 1600 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
| Lentilles optiques | |
| Lentille optionnelle | Zoom continu: 37,5 à 750 mm/F4 Zoom fixe: 19 mm/F2; 40 mm/F2; 240 mm/F2 |
Applications industrielles
Le module de caméra infrarouge thermique GAVIN1212 est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Nos avantages
Prévente
Analyse des besoins
Évaluation du scénario
Sélection du produit
Solution personnalisée
Déploiement
Livraison rapide
Intégration et test du système
Formation technique
Guide de mise en œuvre
Service après-vente
Diagnostic à distance
Service de garantie
Mises à niveau du micrologiciel
Maintenance technique
Questions fréquemment posées
1- C'est quoi le NETD?
NETD fait référence à la "différence de température équivalente au bruit".Il s'agit d'une mesure de la capacité d'un détecteur d'imagerie thermique à distinguer entre de très petites différences de rayonnement thermique dans l'image. NETD est généralement exprimé en milli-Kelvin (mK). Habituellement, plus le chiffre NETD est bas, plus la sensibilité thermique est élevée.
2. C'est quoi le SWaP3?
SWaP3 fait référence à la taille, au poids, à la puissance, aux performances et au prix.
3- C'est quoi le DRI?
L'IRD fait généralement référence à la distance de détection, de reconnaissance et d'identification d'un système d'imagerie thermique.
