L'intégration rapide a refroidi le pixel méga 1280x1024/12μm du noyau EYAS1212 de caméra d'IR

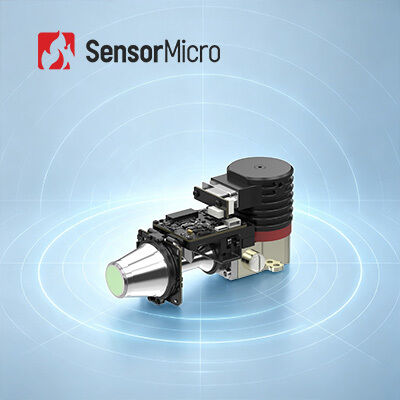

  • EYAS G1212MA Cooled IR Camera Core with 1280x1024 Resolution 12μm Pixel Pitch and 1~100Hz Adjustable Frame Rate
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS G1212MA
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024 Pas de pixels 12μm
NETD 18 mK(F2/F4) Gamme spectrale 3,7 ~ 4,8 μm MW
Taille 148×59×80mm Fréquence d'images 1 ~ 100 Hz réglable
Mettre en évidence

Noyau de caméra infrarouge refroidi 1280x1024

,

Noyau de caméra IR refroidi

,

Noyau de caméra infrarouge refroidi EYAS1212
Laisser un message
Description de produit
Module thermique refroidi EYAS1212



Module infrarouge refroidi MWIR MCT méga pixel 1280x1024 / 12µm pour intégration rapide



Description du produit



L'EYAS1212 est un module infrarouge refroidi analogique-numérique haute résolution basé sur un FPA infrarouge au pas de 12 µm au format 1280x1024.



Ce module AD comprend une carte de proximité qui fournit le timing du FPA et les alimentations sensibles. De plus, l'interface Camera Link délivre des données brutes 16 bits, ce qui simplifie grandement l'intégration du détecteur dans le système.



Par conséquent, le module AD EYAS1212 permet aux clients OEM de réaliser facilement des tests d'acceptation rapides sur le détecteur infrarouge refroidi C1212M 1280x1024 / 12µm, de démarrer un développement secondaire rapide et de raccourcir leur période de développement de modules infrarouges refroidis ou de caméras thermiques infrarouges complètes ou de systèmes basés sur des détecteurs infrarouges refroidis.



SensorMicro est un fournisseur de capteurs de détecteurs infrarouges et de cœurs de caméras thermiques OEM. Nous avons plus de 10 ans d'expérience dans les industries de l'imagerie thermique infrarouge. Nous disposons d'une équipe de service après-vente professionnelle pour fournir aux clients des réponses professionnelles. Pour toute question ou problème, veuillez nous contacter à tout moment, nous vous répondrons dans les plus brefs délais.



Caractéristiques principales



- Facile à développer et à intégrer

- Sortie de données brutes 16 bits via interface Cameralink, contrôle par port série

- Structure intégrée, dimensions conformes au détecteur

- Alimentation unique 5V

- Capable de capturer des cibles en mouvement à haute vitesse



Spécifications du produit



Modèle EYAS1212
Performances du détecteur infrarouge
Résolution 1280x1024
Pas de pixel 12µm
Cryorefroidisseur RS058F
Plage spectrale 3.7µm~4.8µm MW
Temps de refroidissement (25°C) ≤6min
NETD optimal (20°C) ≤20mK
Mode de fonctionnement
Fréquence d'images 1~100Hz réglable
Mode de fonctionnement Instantané ; Mode d'intégration ITR/IWR ; Mode Fenêtre ; Anti-blooming
Spécifications électriques
Interface externe standard QSH 60 broches
Vidéo numérique Cameralink : sortie de données brutes 16 bits
Synchronisation externe CC1 : Synchronisation externe INT/Frame ; CC2 : Synchronisation externe MC
Communication Port série Cameralink : TFG+/-, TC+/- ; 9600bps
Alimentation 1 canal panneau d'imagerie : 5V
1 canal cryorefroidisseur : 24V
Consommation électrique stable 9W
Dimensions (mm) 149×58.5×71
Poids ≤680g
Température de fonctionnement -40°C ~ +60°C
Amplitude des vibrations Vibration : transport à haute vitesse embarqué sur véhicule GJB
Choc : onde demi-sinusoïdale, 40g 11 ms, 3 axes 6 directions 3 fois chacun



Applications industrielles



Le module d'imagerie thermique EYAS1212 est largement utilisé dans de nombreux domaines tels que les systèmes de surveillance à distance, les systèmes d'amélioration de la vision en vol, les charges utiles multi-capteurs, etc.



L'intégration rapide a refroidi le pixel méga 1280x1024/12μm du noyau EYAS1212 de caméra d'IR



Notre mode de service



Pré-vente

Analyse des besoins

Évaluation du scénario

Sélection du produit

Solutions personnalisées



Déploiement

Livraison rapide

Intégration et test du système

Formation technique

Guidage d'application



Après-vente

Diagnostic à distance

Service de garantie

Mises à niveau du firmware



FAQ



1. Quelles sont les caractéristiques des détecteurs à plan focal infrarouge refroidis et non refroidis ?

Les détecteurs à plan focal infrarouge peuvent être divisés en détecteurs à plan focal infrarouge refroidis et non refroidis. Le détecteur infrarouge refroidi fonctionne dans un environnement sous vide à basse température avec une haute sensibilité et peut distinguer des différences de température plus subtiles, tandis que le détecteur à plan focal infrarouge non refroidi ne nécessite pas d'environnement cryogénique et peut fonctionner à température ambiante.



2. À quoi peut servir l'imagerie infrarouge ?

- Vision nocturne

- Recherche et sauvetage

- Test non destructif

- Prévention des épidémies

- Thermographie

- Sécurité et surveillance

- Lutte contre les incendies

…



3. Qu'est-ce qu'un détecteur MCT/HgCdTe ?

MCT, également appelé HgCdTe, fait référence au tellurure de mercure-cadmium, un composé chimique de tellurure de cadmium (CdTe) et de tellurure de mercure (HgTe) et un matériau courant dans les photodétecteurs. Le détecteur MCT/HgCdTe est un détecteur photoconducteur qui fonctionne dans un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.
