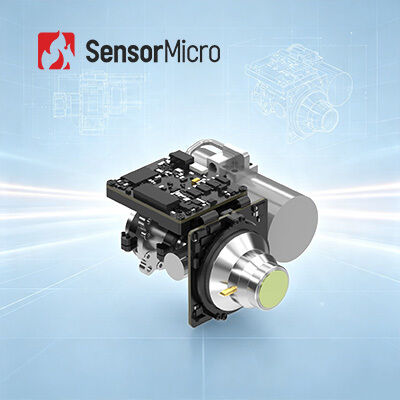

Intégration rapide Résolution 1280 × 1024 Pas de pixel de 10 μm 1 ~ 100 Hz Module de caméra infrarouge refroidi à fréquence d'image réglable
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | EYAS G1210HMF |
| Quantité de commande min | 1 pièce |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Pas de pixels | 10μm |
|---|---|---|---|
| NETD | 20 mK(F2 ); 25 mK(F4) | Gamme spectrale | 3,7 ~ 4,8 μm MW |
| Taille | 102 × 87 × 57 mm | Fréquence d'images | 1 ~ 100 Hz réglable |
| Mettre en évidence | Modules de caméra refroidis par IR 12um,modules de caméra refroidis 149x58.5x71mm |
||
Description de produit
Module caméra infrarouge refroidi à intégration rapide EYAS G1210HMF Mégapixel 1280×1024/10µm
Présentation du produit
L'EYAS G1210HMF intègre un détecteur infrarouge refroidi MWIR HOT mégapixel de 1280×1024/10 µm avec une carte de circuit imprimé AD, équipé d'un cryorefroidisseur Stirling linéaire haute performance. Il prend en charge la conversion en temps réel des signaux analogiques en flux vidéo numériques, et intègre les fonctions d'alimentation et de synchronisation de commande, permettant une intégration rapide de la plateforme système.
Cela aide les clients OEM à effectuer efficacement des tests et une validation de détecteurs, simplifiant considérablement l'intégration du système et accélérant le progrès du développement. Grâce à la technologie HOT, l'EYAS G1210HMF optimise le SWaP (taille, poids et puissance) tout en maintenant de hautes performances, ce qui le rend idéal pour les applications intégrées exigeant une qualité d'image et une fiabilité élevées.
Caractéristiques principales
- Clarté mégapixel, développement rapide : Développé sur la base d'un détecteur infrarouge refroidi MWIR HOT mégapixel de 1280×1024/10 µm, offrant des détails d'image supérieurs avec un circuit AD intégré pour une intégration rapide de la plateforme
- Technologie HOT, optimisation SWaP : Température de fonctionnement du plan focal augmentée à 150K avec une taille minimale (≤102×87×57mm), une conception légère (390g) et une faible consommation d'énergie (6W)
- Performances exceptionnelles, intégration facile : Fréquence d'images réglable de 1 à 100 Hz pour capturer des cibles en mouvement rapide, interface CameraLink produisant des données brutes de 16 bits avec contrôle par port série
Spécifications techniques
| Modèle | EYAS G1210HMF |
|---|---|
| Résolution | 1280×1024 |
| Taille des pixels | 10µm |
| Réponse spectrale | 3.7µm±0.2µm～4.8µm±0.2µm |
| NETD du détecteur IR (23℃) | 20mK(F2) 25mK(F4) |
| Fréquence d'images | 1~100Hz, réglable (50Hz par défaut) |
| Mode de fonctionnement | Modes d'intégration Snapshot, ITR/IWR, Anti-blooming, Mode Fenêtre |
| Vidéo numérique | CameraLink 16 bits (mode CameraLink DualBase) |
| Synchronisation externe | CC1 : Synchrone de trame externe |
| Communication | CameraLink UART (par défaut) / RS232 (personnalisable) Débit en bauds : 9600bps (par défaut) |
| Alimentation | Carte AD : 5V Cryorefroidisseur : 12V |
| Puissance stable (23℃) | ≤6W |
| Temps de refroidissement (23℃) | ≤3min |
| Taille | 102×87×57 mm |
| Poids | ≤390 g |
| Température de fonctionnement | -40℃~+71℃ |
Applications industrielles
Le module d'imagerie thermique EYAS G1210HMF est largement utilisé dans de nombreux domaines tels que le CND, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, et plus encore.
À propos de SensorMicro
SensorMicro a été fondée avec une conviction simple mais puissante : l'innovation doit répondre aux besoins du monde réel. Nous existons pour permettre aux personnes et aux systèmes de voir au-delà de la surface, dans les modèles, les problèmes et les possibilités qui se cachent en dessous.
En transformant la chaleur invisible en vérité visible, nous aidons les industries à prendre des décisions plus intelligentes, à protéger ce qui compte le plus et à naviguer dans la complexité avec clarté. Notre activité couvre la sécurité, la lutte contre les incendies, l'inspection industrielle, les soins médicaux, la vision industrielle, la surveillance environnementale et des aspects clés de la neutralité carbone.
Questions fréquemment posées
Application du détecteur infrarouge refroidi LWIR, MWIR/LWIR double couleur
Dans la technologie d'imagerie thermique infrarouge, les détecteurs thermiques à ondes longues ont une forte pénétration à travers les atmosphères poussiéreuses et ne sont pas perturbés par les effets de reflet solaire et les réflexions lumineuses. Une qualité d'image exceptionnelle peut être obtenue dans divers environnements complexes, tels que les véhicules circulant dans des atmosphères poussiéreuses, les navires naviguant sur l'eau avec des reflets lumineux, et les avions volant à travers les nuages.
Le détecteur infrarouge refroidi double couleur combine les avantages de la détection à ondes moyennes et à ondes longues en un seul ensemble de détecteur infrarouge refroidi, qui peut effectuer simultanément une imagerie haute performance dans les deux bandes d'ondes, réduisant considérablement le taux de fausses alarmes. Il peut être utilisé pour la détection de fonds complexes et la surveillance de cibles en mouvement à grande vitesse.
