Module d'imagerie thermique refroidi à ondes moyennes MCT MWIR 640x512 15μM
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Gamme spectrale | 3,7 ~ 4,8 μm MW | Fréquence d'images | 50Hz/100Hz |
Taille | 125x92x67mm | Lester | ≤650g |
Surligner | Module d'imagerie thermique refroidi 640x512,module d'imagerie thermique à ondes moyennes MCT |

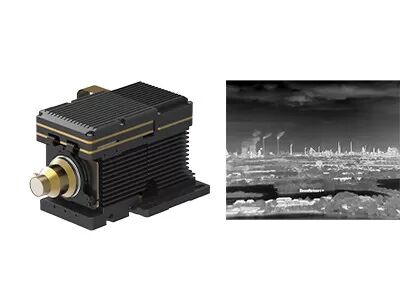

Module thermique refroidi MCT MWIR à intégration rapide dans les drones 640x512 15μM
GAVIN615B est un module d'imagerie thermique à ondes moyennes refroidi développé par Global Sensor Technology (GST).Il se compose d'un détecteur IR MWIR HgCdTe 640x512 / 15µm avec cryorefroidisseur RS046, l'électronique matérielle et divers algorithmes de traitement d'image sont également déjà intégrés pour présenter des images thermiques nettes et claires.
Configuré avec un cryorefroidisseur RS046, le GAVIN615B est de taille très compacte, mesurant 125x92x67mm et pesant moins de 650g.Sa consommation d'énergie stable est aussi faible que 12w.Avec l'interface de liaison de caméra standard industrielle, la caméra infrarouge ou l'intégrateur de système peut facilement concevoir ou intégrer sa propre caméra complète basée sur le module d'imagerie thermique GAVIN615B.
- Haute sensibilité, NETD≤20mK
- Détection longue portée
- Fréquence d'images réglable
- Intégration facile dans le système
Modèle | GAVIN615B |
Performances du détecteur infrarouge | |
Résolution | 640x512 |
Pas de pixel | 15μm |
Cryorefroidisseur | RS046 |
Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
Temps de refroidissement (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Traitement d'image | |
Fréquence d'images | 50 Hz/100 Hz |
Mode de gradation | Linéaire/Histogramme/Mixte |
Zoom numérique | ×1/×2/×4 |
Sens de l'image | Retourner horizontalement/verticalement/diagonalement |
Algorithme d'image | NUC/AGC/IDE |
Spécification électrique | |
Interface externe standard | J30JZ 25 broches |
Vidéo analogique | COPAIN |
Vidéo numérique | RAW/YUV 16 bits : sortie DVP/Cameralink 16 bits |
Synchronisation externe | Synchronisation externe du cadre : niveau RS422 |
Communication | RS422, 115200bps |
Source de courant | 20 ~ 28 VCC |
Consommation électrique stable | 12W |
Dimensions (mm) | 125×92×67 |
Lester | ≤650g |
Température de fonctionnement | -40°C ~ +60°C |
Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Lentille optique | |
Lentille en option | Zoom continu 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Le module de caméra infrarouge thermique GAVIN615B est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. Principe de fonctionnement de l'imagerie optique des gaz
La caméra d'imagerie optique des gaz peut détecter rapidement le gaz sans arrêter temporairement la chaîne de production en identifiant la différence de rayonnement infrarouge entre le gaz et l'arrière-plan et en visualisant le gaz si la fuite existe, et en localisant avec précision la source de la fuite.
2. Application de l'imagerie optique des gaz
Le développement et l'intégration de la solution d'imagerie optique des gaz basée sur les détecteurs infrarouges GST et les modules thermiques sont très matures et largement appliqués dans diverses industries pour résoudre divers problèmes de fuite de gaz pour les clients, tels que le pétrole, le gaz naturel, l'industrie chimique, l'énergie électrique et la protection de l'environnement. surveiller et apporter une grande contribution à la protection de l'environnement, à la conservation de l'énergie, à la production sûre et à la santé au travail.
