Noyau de module de caméra refroidi par IR à longue portée 1280x1024 12μM
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xHaute définition | 1280x1024 | Pas de pixel | 12μm |
---|---|---|---|
Fréquence d'images | 50Hz/100Hz | NETD | ≤20mK |
Taille | 165x86x107mm | Gamme spectrale | 3,7 ~ 4,8 μm MW |
Surligner | Noyau de module de caméra refroidi par IR,noyau de module de caméra 1280x1024,modules de caméra refroidis par IR 12uM |

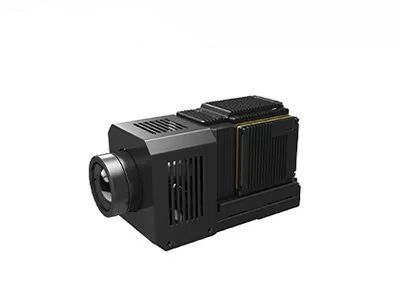

Noyau refroidi 1280x1024 12μM de module de détecteur d'IR pour la surveillance à long terme
Le module de caméra thermique haute résolution GAVIN1212 intègre un détecteur MWIR refroidi à large matrice 1280x1024/12μm.Divers algorithmes de traitement d'image sont intégrés dans l'électronique GAVIN1212 pour produire des images infrarouges claires dans l'obscurité totale ou dans de mauvaises conditions météorologiques.Il peut détecter et reconnaître les risques et les menaces à longue distance tout en présentant plus de détails sur la cible à courte distance.
Avec une résolution large de 1280x1024, il peut réaliser un champ de vision plus large et fournir plus de détails sur l'image.La taille de pixel réduite de 12 µm offre une meilleure résolution spatiale et correspond à une focalisation de lentille optique plus courte pour réaliser la même mission de portée.C'est le choix idéal pour l'intégrateur de systèmes EO-IR pour concevoir leur charge utile pour les applications aéroportées ou embarquées.
Images mégapixels
• Haute définition 1 280 x 1 024 pour un champ de vision plus large et une distance plus longue
• Taille de pixel de 12 μm pour une meilleure résolution spatiale
Qualité claire et nette
• Bonne uniformité, taux de pixels effectif > 99,5 %
• Haute sensibilité, NETD≤20 mK
Intégration rapide
• Prise en charge de l'interface Cameralink, sortie de données d'image RAW/YUV
• Diverses configurations optiques de zoom continu sont facultatives
Modèle | GAVIN1212 |
Performances du détecteur infrarouge | |
Résolution | 1280x1024 |
Pas de pixel | 12μm |
Cryorefroidisseur | RS058F |
Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
Temps de refroidissement(20°C) | ≤8min |
NETD (20°C) | ≤20mK |
Traitement d'image | |
Fréquence d'images | 50 Hz/100 Hz |
Mode de gradation | Linéaire/Histogramme/Mixte |
Zoom numérique | ×1/×2/×4 |
Sens de l'image | Retourner horizontalement/verticalement/diagonalement |
Algorithme d'image | NUC/AGC/IDE |
Spécification électrique | |
Interface externe standard | J30JZ 25 broches ;Interface de sortie spéciale HDMI |
Vidéo analogique | / |
Vidéo numérique | Sortie HDMI : YUV Sortie Cameralink : 16 bits RAW/YUV |
Synchronisation externe |
Synchronisation externe du cadre : RS422
|
Communication | RS422, 115200bps |
Source de courant | 24V±1V |
Consommation électrique stable | 16W |
Dimensions (mm) | 165x86x107 |
Lester | ≤1600g |
Température de fonctionnement | -40°C ~ +60°C |
Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Lentille optique | |
Lentille en option | Zoom continu : 37,5 ~ 750 mm/F4 Zoom fixe : 19 mm/F2 ;40 mm/F2 ;240mm/F2 |
Le module de caméra infrarouge thermique GAVIN1212 est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. Avantages de l'imagerie optique des gaz
Gain de temps et efficacité : prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites, pas besoin d'interrompre la production.
Détection longue portée : loin des zones dangereuses et complexes, test non destructif sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peut être détectée, avec une excellente fonction de mesure de la température à distance
2. Principe de fonctionnement de l'imagerie optique des gaz
L'imagerie optique des gaz est une sorte de technologie infrarouge qui pourrait voir les gaz industriels invisibles.
Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.
Le détecteur infrarouge de détection de fuite de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
