Module thermique refroidi MCT MWIR 15μm 640x512 pour charge utile multi-capteurs
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTaille | 125x92x67mm | Lester | ≤650g |
---|---|---|---|
Résolution | 640x512 / 15μm | NETD | ≤20mK |
Gamme spectrale | 3,7 ~ 4,8 μm MW | Fréquence d'images | 50Hz/100Hz |
Surligner | Module thermique refroidi MWIR 15um,module thermique refroidi MCT 640x512 |

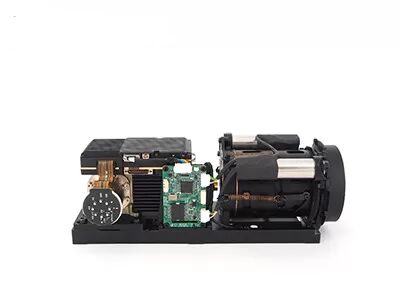

Module thermique refroidi 640x512 / 15μm MCT MWIR pour Charge utile multi-capteurs
GAVIN615B est un module d'imagerie thermique à ondes moyennes refroidi développé par Global Sensor Technology (GST).Il se compose d'un détecteur IR MWIR HgCdTe 640x512 / 15µm avec cryorefroidisseur RS046, l'électronique matérielle et divers algorithmes de traitement d'image sont également déjà intégrés pour présenter des images thermiques nettes et claires.
Configuré avec un cryorefroidisseur RS046, le GAVIN615B est de taille très compacte, mesurant 125x92x67mm et pesant moins de 650g.Sa consommation d'énergie stable est aussi faible que 12w.Avec l'interface de liaison de caméra standard industrielle, la caméra infrarouge ou l'intégrateur de système peut facilement concevoir ou intégrer sa propre caméra complète basée sur le module d'imagerie thermique GAVIN615B.
- Haute sensibilité, NETD≤20mK
- Détection longue portée
- Fréquence d'images réglable
- Intégration facile dans le système
Modèle | GAVIN615B |
Performances du détecteur infrarouge | |
Résolution | 640x512 |
Pas de pixel | 15μm |
Cryorefroidisseur | RS046 |
Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
Temps de refroidissement (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Traitement d'image | |
Fréquence d'images | 50 Hz/100 Hz |
Mode de gradation | Linéaire/Histogramme/Mixte |
Zoom numérique | ×1/×2/×4 |
Sens de l'image | Retourner horizontalement/verticalement/diagonalement |
Algorithme d'image | NUC/AGC/IDE |
Spécification électrique | |
Interface externe standard | J30JZ 25 broches |
Vidéo analogique | COPAIN |
Vidéo numérique | RAW/YUV 16 bits : sortie DVP/Cameralink 16 bits |
Synchronisation externe | Synchronisation externe du cadre : niveau RS422 |
Communication | RS422, 115200bps |
Source de courant | 20 ~ 28 VCC |
Consommation électrique stable | 12W |
Dimensions (mm) | 125×92×67 |
Lester | ≤650g |
Température de fonctionnement | -40°C ~ +60°C |
Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Lentille optique | |
Lentille en option | Zoom continu 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Le module de caméra infrarouge thermique GAVIN615B est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. Avantages de l'imagerie optique des gaz
Gain de temps et efficacité : prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites, pas besoin d'interrompre la production.
Détection longue portée : loin des zones dangereuses et complexes, test non destructif sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peut être détectée, avec une excellente fonction de mesure de la température à distance
2. Principe de fonctionnement de l'imagerie optique des gaz
L'imagerie optique des gaz est une sorte de technologie infrarouge qui pourrait voir les gaz industriels invisibles.
Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.
Le détecteur infrarouge de détection de fuite de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
