xFonction | Détection de fuite de gaz | Refroidisseur Cryo | RS058 |
---|---|---|---|
Résolution du détecteur | 320x256 | Taille des pixels | 30μm |
NETD | ≤15mK | Gamme spectrale | 3.2±0.1~3.5±0.1μm |
Surligner | Caméra refroidie RS058 MWIR,caméra refroidie MWIR COV invisibles |

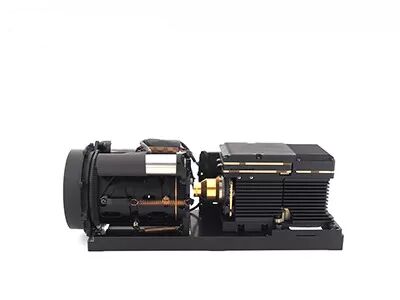

Caméra RS058 d'imagerie optique de gaz refroidie par MWIR pour visualiser les COV invisibles
Caméra d'imagerie de gaz optique refroidie par MWIR 320x256 / 30μm pour visualiser les fuites de gaz
Avec un circuit de traitement du signal haute performance et un algorithme de traitement d'image avancé, le module thermique refroidi GAS330 pour la détection des fuites de gaz est développé sur la base du détecteur infrarouge refroidi à ondes moyennes HgCdTe.En utilisant la technologie d'imagerie thermique infrarouge, le GAS330 peut visualiser les gaz COV (composés organiques volatils) invisibles à l'œil nu.Il est efficace pour détecter les fuites de COV dans le processus de production et de transport des entreprises pétrochimiques, et a une grande valeur d'application dans la production de sécurité, la surveillance de la protection de l'environnement, la réduction des coûts.
Détection haute sensibilité
• Détecteur infrarouge très sensible, NETD≤15 mK
• Assez efficace dans l'application d'une faible concentration de gaz et d'un débit de gaz lent
• La détection longue distance sans contact des gaz COV comprend les alcanes, les alcènes, les alcools, les benzènes, les cétones, etc.
Une performance supérieure
• Algorithme de traitement d'image de détection de gaz professionnel
• Divers objectifs, plus de FOV et de scènes disponibles
Intégration facile
• Interface de sortie d'image Cameralink/DVP/USB/GIG-E pour une intégration rapide dans les imageurs thermiques
Modèle | GAS330 |
Performances du détecteur infrarouge | |
Résolution | 320x256 |
Pas de pixel | 30μm |
Cryorefroidisseur | RS058 |
Gamme spectrale | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm MW |
Temps de refroidissement (20°C) | ≤8min |
NETD (20°C) | ≤15mK |
Traitement d'image | |
Fréquence d'images | 30Hz |
Mode de gradation | Linéaire/Histogramme/Mixte |
Zoom numérique | ×1/×2/×4 |
Sens de l'image | Retourner horizontalement/verticalement/diagonalement |
Algorithme d'image | NUC/AGC/IDE |
Spécification électrique | |
Interface externe standard | J30JZ 25 broches |
Vidéo analogique | COPAIN |
Vidéo numérique | RAW/YUV 16 bits : sortie DVP/Cameralink 16 bits |
Synchronisation externe | Synchronisation externe du cadre : niveau RS422 |
Communication | RS422, 115200bps |
Source de courant | 20 ~ 28 VCC |
Consommation électrique stable | 12W |
Dimensions (mm) | 155×67×80 |
Lester | ≤900g |
Température de fonctionnement | -40°C ~ +60°C |
Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Lentille optique | |
Lentille en option | Zoom fixe : 23 mm/F1.5 ;55mm/F1.5 |
La caméra d'imagerie thermique de détection de fuite de gaz GAS330 est utilisée pour visualiser les COV invisibles (composés organiques volatils) et détecter les fuites de gaz telles que : méthane, éthane, propane, butane, pentane, hexane, heptane, octane, éthylène, propylène, isoprène, méthanol , Ethanol, Butanone, Benzène, Toluène, Xylène, Ethylbenzène etc.
1. Avantages de l'imagerie optique des gaz
Gain de temps et efficacité : prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites, pas besoin d'interrompre la production.
Détection longue portée : loin des zones dangereuses et complexes, test non destructif sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peut être détectée, avec une excellente fonction de mesure de la température à distance
2. Principe de fonctionnement de l'imagerie optique des gaz
L'imagerie optique des gaz est une sorte de technologie infrarouge qui pourrait voir les gaz industriels invisibles.
Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.
Le détecteur infrarouge de détection de fuite de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
