640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTAILLE | 125x92x67mm | Poids | ≤650g |
---|---|---|---|
Résolution | 640x512 / 15μm | NETD | ≤20mK |
Domaine spectral | 3.7~4.8μm MW | Débit d'images | 50Hz/100Hz |

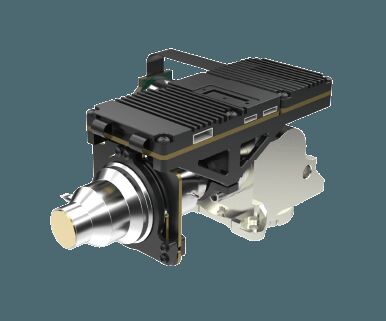

640x512 / 15μm MCT MWIR a refroidi le module thermique pour la charge utile multi de capteur
GAVIN615B est un mi module refroidi de formation d'images thermiques de vague développé par la technologie des sondes globale (GST). Il se compose d'un détecteur de 640x512/15µm HgCdTe MWIR IR avec le cryocooler RS046, l'électronique de matériel et de divers algorithmes à traitement d'images sont également inclus déjà pour présenter des images thermiques pointues et claires.
Configuré avec le cryocooler RS046, le GAVIN615B est très compact dans la taille, mesurant 125x92x67mm dans la dimension et pesant moins que 650g dans le poids. C'est puissance stable est aussi bas que 12w. Avec l'interface standard industrielle de cameralink, la caméra ou l'intégrateur système infrarouge peut concevoir ou intégrer leur propre caméra complète facilement basée sur le module de formation d'images thermiques de GAVIN615B.
- Sensibilité élevée, NETD≤20mK
- Détection de long terme
- Débit d'images réglable
- Intégration facile dans le système
Modèle | GAVIN615B |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 15μm |
Cryocooler | RS046 |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
À traitement d'images | |
Débit d'images | 50Hz/100Hz |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | ×1/×2/×4 |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | J30JZ 25pin |
Vidéo analogue | Pal |
Vidéo de Digital | 16bit RAW/YUV : 16bit DVP/Cameralink a produit |
Synchronisation externe | Synchronisation externe de cadre : Niveau RS422 |
Communication | RS422, 115200bps |
Alimentation d'énergie | 20~28VDC |
Puissance stable | 12W |
Dimension (millimètres) | 125×92×67 |
Poids | ≤650g |
La température d'opération | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Lentille optique | |
Lentille facultative | Bourdonnement continu 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Le module infrarouge thermique de caméra de GAVIN615B est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quels sont les avantages des détecteurs infrarouges refroidis ?
Le détecteur infrarouge refroidi de plan focal fonctionne à une basse température qui est fournie par un refroidisseur de vase Dewar de détecteur (ddc). Il a la sensibilité élevée et peut distinguer une différence plus subtile de la température que le détecteur infrarouge non refroidi. Il peut détecter, identifier et identifier des objets à un à très grande portée qui est plus de dix kilomètres loin. La structure du détecteur refroidi est très complexe qui des résultats dans un coût relativement élevé que le détecteur non refroidi.
2. Comment fait la formation d'images thermiques infrarouge travail ?
Le système infrarouge de formation d'images thermiques est une détection et une identification de non contact passives de la technologie infrarouge. Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge de rangée de plan focal par le système optique infrarouge qui peut passer par le rayonnement infrarouge. Le détecteur thermique convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.
3. Pour quoi est-ce qu'un cryocooler est employé ?
Cryocoolers sont des machines qui maintiennent des capteurs extrêmement froids de sorte que des images thermiques puissent être prises sur des missions à long terme. Dans beaucoup d'applications à extrémité élevé, les capteurs qui saisissent des images pour exiger extrêmement - basses températures.
4. Que les facteurs principaux pour mesurer sont-ils la qualité de Cryocooler ?
La longue vie de batterie et l'opération fiable sont des facteurs principaux pour mesurer la qualité d'un cryocooler. Le cryocooler de GSTiR a un grand choix de température de fonctionnement et une excellente fiabilité. Son MTTF (temps moyen aux échecs) a atteint à 10 000 heures, qui répond à des exigences d'opération de la botte 24*7.
5. Quel est MTTF ?
MTTF (temps moyen à l'échec) mesure la fiabilité d'une partie. Il te montre combien de temps en moyenne une pièce dure avant qu'elle se casse et vous devez la remplacer. À un niveau de base, il vous indique au sujet de la qualité des pièces que vous achetez. Plus elles durent longtemps, plus la valeur que vous obtenez de elles.
