Module thermique refroidi par MWIR 640x512/15μm pour système infrarouge électro-optique
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | GAVIN615B |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 / 15μm | NETD | ≤ 20mk |
|---|---|---|---|
| Gamme spectrale | 3,7 ~ 4,8 μm MW | Fréquence d'images | 50Hz/100Hz |
| Taille | 125x92x67mm | Poids | ≤650g |
| Mettre en évidence | Module thermique de système infrarouge 15uM,module thermique MWIR 640x512,module thermique électro-optique MWIR |
||
Description de produit

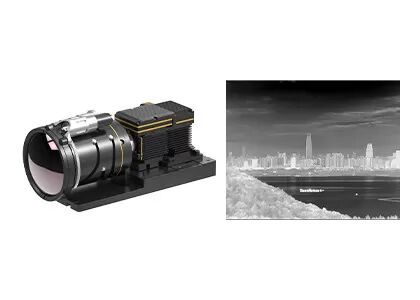

Module thermique refroidi 640x512 / 15μM MWIR pour système électro-optique infrarouge
Description du produit
GAVIN615B est un module d'imagerie thermique à ondes moyennes refroidi développé par SensorMicro. Il se compose d'un détecteur IR MWIR HgCdTe 640x512 / 15μm avec cryocooler RS046,L'électronique matérielle et divers algorithmes de traitement d'image sont également intégrés pour présenter des images thermiques nettes et claires..
Le GAVIN615B est configuré avec un cryocooler RS046, de taille très compacte, mesurant 125x92x67mm de dimension et pesant moins de 650g de poids.Avec interface cameralink standard industrielle, caméra infrarouge ou intégrateur de système peuvent concevoir ou intégrer leur propre caméra complète facilement sur la base du module d'imagerie thermique GAVIN615B.
Principales caractéristiques
- Sensitivité élevée, NETD≤20mK
- Détection à longue portée
- Taux d'images réglable
- Facilité d'intégration dans le système
Spécifications du produit
| Modèle | Le groupe GAVIN615B |
| Performance du détecteur IR | |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Cryocooler | Résultats de l'enquête |
| Plage spectrale | 30,7 μm ∙ 4,8 μm MW |
| Temps de refroidissement (20°C) | ≤ 7 minutes |
| NETD (20°C) | ≤ 20 mK |
| Traitement des images | |
| Taux d'images | 50 Hz ou 100 Hz |
| Mode d' atténuation | Légendaire/histogramme/mixte |
| Zoom numérique | Pour les véhicules à moteur: |
| Direction de l' image | Flip horizontalement/verticalement/diagonalement |
| Algoritme d'image | NUC/AGC/IDE |
| Spécification électrique | |
| Interface externe standard | J30JZ 25 épingles |
| Vidéo analogique | - Je ne sais pas. |
| Vidéo numérique | 16 bits RAW/YUV: sortie 16 bits DVP/Cameralink |
| Synchronisation externe | Synchronisation externe du cadre: RS422 |
| La communication | RS422, 115200 bps |
| Énergie | 20 à 28 VDC |
| Consommation d'électricité stable | 12 W |
| Dimension (mm) | 125 x 92 x 67 |
| Le poids | ≤ 650 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
| Lentilles optiques | |
| Lentille optionnelle | Zoom continu 60 à 240 mm/F4 15 à 300 mm/F4 21 à 420 mm/F4 35 à 690 mm/F4 |
Applications industrielles
Le module de caméra infrarouge thermique GAVIN615B est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Solution d'imagerie thermique refroidie non refroidie
À propos de nous
Notre vision: repousser les limites de la détection et transformer la façon dont les gens se connectent au monde qui les entoure.
Notre mission: Utiliser la puissance de la technologie de détection infrarouge pour transformer les industries du monde entier, en permettant des décisions plus intelligentes, des environnements plus sûrs et un avenir plus connecté.
Notre valeur: créer une technologie infrarouge avancée qui rend le monde meilleur.
Questions fréquemment posées
1À quoi sert un cryocooler?
Les cryocoolers sont des machines qui gardent les capteurs extrêmement froids afin que des images thermiques puissent être prises lors de missions à long terme.les capteurs qui capturent des images nécessitent des températures extrêmement basses.
2. Quels sont les principaux facteurs pour mesurer la qualité du Cryocooler?
Une longue durée de vie de la batterie et un fonctionnement fiable sont les principaux facteurs pour mesurer la qualité d'un cryocooler.Son MTTF (temps moyen d'échec) a atteint 10, 000 heures, ce qui répond aux exigences d'un fonctionnement de démarrage 24*7.
3. Qu'est-ce que le MTTF?
MTTF (Mean Time to Failure) mesure la fiabilité d'une pièce. Il vous montre combien de temps en moyenne une pièce dure avant qu'elle se casse et que vous ayez à la remplacer.Il vous indique la qualité des pièces que vous achetez.Plus ils durent, plus ils vous valent.
4Qu'est-ce que le détecteur MCT/HgCdTe?
Le MCT, également appelé HgCdTe, fait référence au mercure-cadmium-telluride qui est un composé chimique de tellurure de cadmium (CdTe) et de tellurure de mercure (HgTe) et un matériau courant dans les photodétecteurs.Le détecteur MCT/HgCdTe est un détecteur photoconducteur qui fonctionne dans un environnement cryogénique et peut détecter le rayonnement infrarougeIl est plus sensible que les capteurs thermiques.
