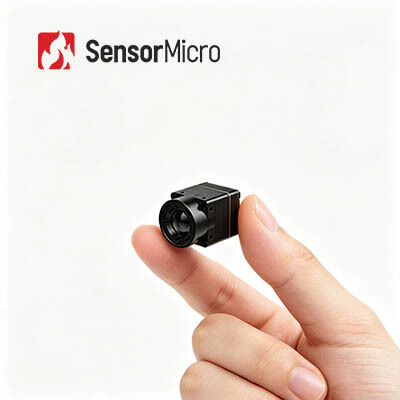

Module de caméra infrarouge NETD, résolution 640x512, taille de pixel 8μm, 30mK, pour l'inspection de l'alimentation et les diagnostics industriels
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ROHS2.0/REACH |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Fréquence d'images numérique | 30/50Hz | Résolution | 640x512 / 8μm |
|---|---|---|---|
| NETD typique | ≤30mK | Gamme spectrale | 8~14μm |
| Taille (avec objectif 6 mm) | 13 mm × 13 mm × 18,3 mm | Tension d'alimentation | 4-5,5V |
| Mettre en évidence | module infrarouge de caméra du bourdon 12um,Module infrarouge de caméra de bourdon d'inspection |
||
Description de produit
Module de caméra infrarouge 640x51 2/8μm pour l'inspection de l'énergie électrique
Présentation du produit
L'iTL608 est un cœur de caméra thermique non refroidi conçu pour les inspections industrielles, les diagnostics techniques et la maintenance prédictive. Cette caméra infrarouge à ondes longues (LWIR) fonctionne dans la plage spectrale de 8 à 14 μm et intègre un détecteur infrarouge 640 x 512/8 μm (WLP), fournissant des images nettes et nettes dans un design compact et léger.
Spécialement développé pour la lutte contre les incendies de forêt, la maintenance électrique, l'inspection photovoltaïque, la surveillance de la sécurité et les appareils portables/portables.
Principales caractéristiques
- Conception extrêmement légère :Taille compacte de 13 × 13 × 18,3 mm et poids de 6,7 ± 1,5 g (objectif 6 mm compris) avec des niveaux d'intégration élevés
- Haute sensibilité, détection précise :Taille de pixel ultra-petite de 8 μm avec une résolution de 640 × 512 pour des détails fins et des images claires ; NETD typique ≤ 30 mK pour une détection fiable de différences subtiles de température
- Développement simplifié, intégration rapide :Plusieurs options de lentilles optiques ; prend en charge les interfaces MIPI/USB 2.0/BT.656 ; Sortie de données d'image RAW et YUV avec contrôle via port série/I2C
Spécifications du produit
| Modèle | iTL608 |
|---|---|
| Indicateurs de détecteurs IR | |
| Matériel sensible | VOX |
| Résolution | 640×512 |
| Taille des pixels | 8μm |
| Réponse spectrale | 8 μm ~ 14 μm |
| NETD typique | ≤30mK |
| Traitement d'images | |
| Fréquence d'images numérique | 30/50Hz |
| Heure de démarrage | ≤6s |
| Vidéo numérique | RAW/YUV/TMP |
| Algorithme d’images | NUC/3DNR/DNS/RDC/EE |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). |
| Logiciel PC | |
| Logiciel | Contrôle du module et affichage vidéo |
| Électrique | |
| Interface externe standard | Interface de connecteur 34 broches : BP04SD-34-0065-R0 |
| Interface de communication | TTL-232/USB2.0/I2C |
| Interface vidéo numérique | MIPI/USB2.0/BT.656 |
| Tension d'alimentation | 4-5,5V |
| Consommation électrique typique | 0,4W |
| Mécanique | |
| Taille (y compris l'objectif) | Avec objectif 6 mm : 13 × 13 × 18,3 mm (diamètre extérieur de l'objectif Φ12,3 mm) Avec objectif 8,7 mm : 13 × 13 × 19,8 mm (diamètre extérieur de l'objectif Φ15,6 mm) Avec objectif 16,7 mm : 13 × 13 × 27,9 mm (diamètre extérieur de l'objectif Φ22,2 mm) Avec objectif 30 mm : 13 × 13 × 39 mm (diamètre extérieur de l'objectif Φ36 mm) |
| Poids (y compris l'objectif) | 6,7 ± 1,5 g (objectif 6 mm) 7,5 ± 1,5 g (objectif 8,7 mm) 17 ± 1,5 g (objectif 16,7 mm) 42,7 ± 1,5 g (objectif 30 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibration | 5,35 g, vibration aléatoire, 3 axes |
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois |
| Attestation | ROHS2.0/REACH |
| Lentille optique | Athermique à mise au point fixe : 6/8,7/16,7/30 mm |
Applications industrielles
Le noyau de caméra thermique iTL608 convient à la lutte contre les incendies de forêt, à la maintenance électrique, à l'inspection photovoltaïque, à la surveillance de sécurité, aux appareils portables, aux appareils portables et à diverses applications d'inspection industrielle.
À propos de SensorMicro
SensorMicro a été fondée avec une conviction simple mais puissante : l'innovation doit répondre aux besoins du monde réel. Nous existons pour permettre aux individus et aux systèmes de voir au-delà de la surface, dans les schémas, les problèmes et les possibilités qui se cachent en dessous.
En transformant la chaleur invisible en vérité visible, nous aidons les industries à prendre des décisions plus judicieuses, à protéger ce qui compte le plus et à gérer la complexité avec clarté. Notre approche axée sur le client a stimulé notre expansion mondiale dans les domaines de la sécurité, de la lutte contre les incendies, de l'inspection industrielle, des soins médicaux, de la vision industrielle, de la surveillance environnementale et des initiatives de neutralité carbone.
Nous sommes plus qu'une entreprise de technologie infrarouge. Nous sommes une communauté engagée à construire un avenir durable, éthique et centré sur l’humain. Chaque pixel d’innovation que nous créons est une promesse de protection, d’autonomisation et de service.
Foire aux questions
Qu’est-ce que la pseudo-couleur ?
La pseudo-couleur, également appelée fausse couleur, transforme la distribution thermique des objets en images visuelles grâce à des systèmes d'imagerie thermique infrarouge, affichées sur des moniteurs en niveau de gris ou en pseudo-couleur. Cela permet de visualiser la répartition de la température. Les fausses couleurs représentant les différences de température facilitent l’analyse visuelle des images thermiques.
Combien d’options de pseudo-couleurs les modules d’imagerie thermique SensorMicro peuvent-ils offrir ?
Les modules d'imagerie thermique SensorMicro offrent 10 options de pseudo-couleurs : White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2, Red Hot et White Hot.
